Erhöhter Schallschutz mit modularen Kastenfenstern
Solarlux Wohngebäude Fassade Balkonverglasung Kastenfenster

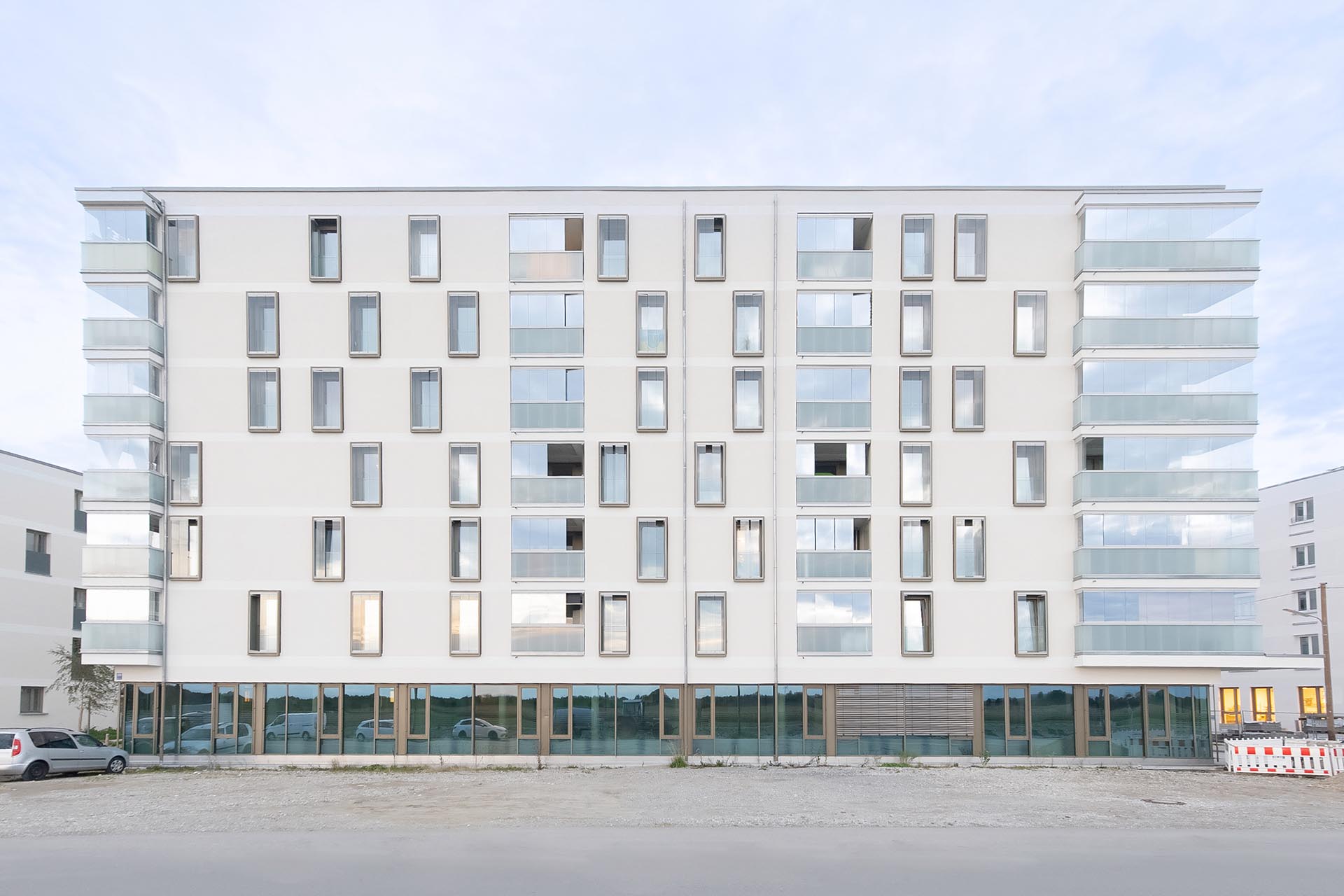

Wohnbebauung Aubinger Allee in München-Freiham
Schallschutz ist eine außerordentlich wichtige Aufgabe im Wohnungsbau. Denn dabei geht es nicht nur ums persönliche Wohlbefinden, sondern auch um die Gesundheit. Beim Bau eines neuen Wohnquartiers in München-Freiham waren die Schallschutz-Anforderungen besonders hoch. Felix + Jonas Architekten lösten das Problem bei ihrem Bauprojekt durch zusätzliche Balkonverglasungen und Kastenfenster mit dem Schiebe-Dreh-System SL 25 (Nachfolgesystem Proline T) von Solarlux.
In Freiham am westlichen Rand von München entsteht zurzeit ein neues Wohngebiet. Auf 350 ha bauen unter anderem die beiden Münchener Wohnungsbaugesellschaften Gewofag und GWG 8000 Wohnungen für 20 000 Menschen. Im Auftrag der GWG errichtete das Münchener Architekturbüro Felix + Jonas im Bauabschnitt WA4 drei Gebäude an der Aubinger Allee, der neuen Erschließungsstraße. Neben einem Haus für Kinder, einem Nachbarschaftstreff, einer neuen Hausverwaltung der GWG sowie einer Tiefgarage entstanden 125 Wohnungen mit einem Mix aus verschiedenen Wohnungstypen und -größen, von 1-Zimmer-Apartments bis zu 5-Zimmer-Wohnungen.
Das Problem: starke Lärmbelästigung durch hohe Verkehrslasten
Durch das hohe Verkehrsaufkommen auf der Quartiersstraße und der nahen Autobahn galt es hohe Schallschutzanforderungen zu erfüllen. Eine DIN 4109-konforme Abschirmung der schutzbedürftigen Räume ließen jedoch das gewünschte Raumprogramm und die vorgegebene Städtebauplanung nicht überall zu. Zusätzlich sieht der Bebauungsplan schallgedämmte Lüftungseinrichtungen oder gleichwertige Maßnahmen vor, wenn in der Nacht der Beurteilungspegel durch Verkehrslärm von 49 dB(A) überschritten wird. Mit konstruktiven Maßnahmen konnten die Vorgaben des B-Plans unter Berücksichtigung der Schallschutzthematik und ausreichender Nachtlüftung umgesetzt werden.
Mehr von Solarlux
Interessante Produkte
Die Lösung: effizienter Schallschutz mit Balkonverglasungen

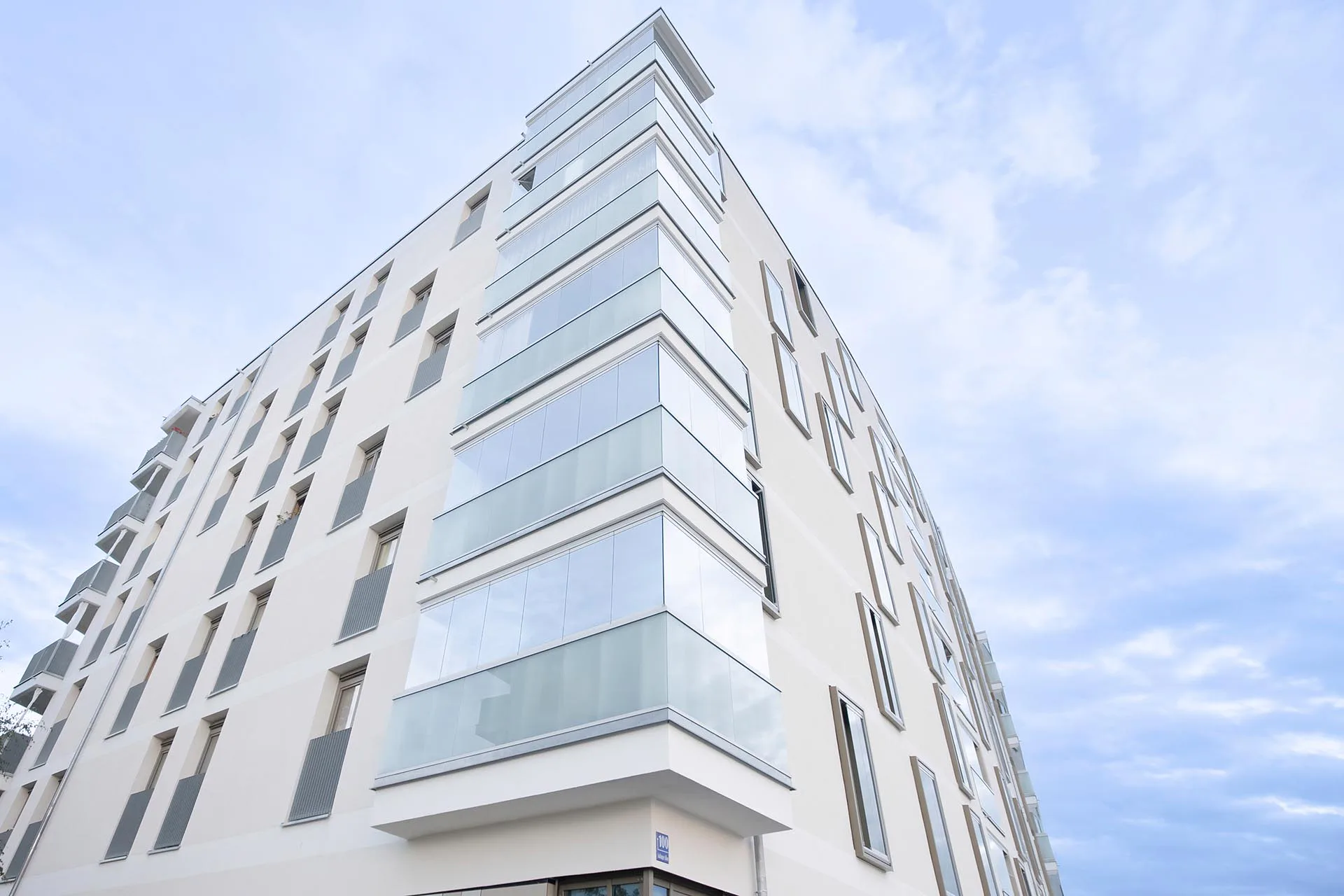

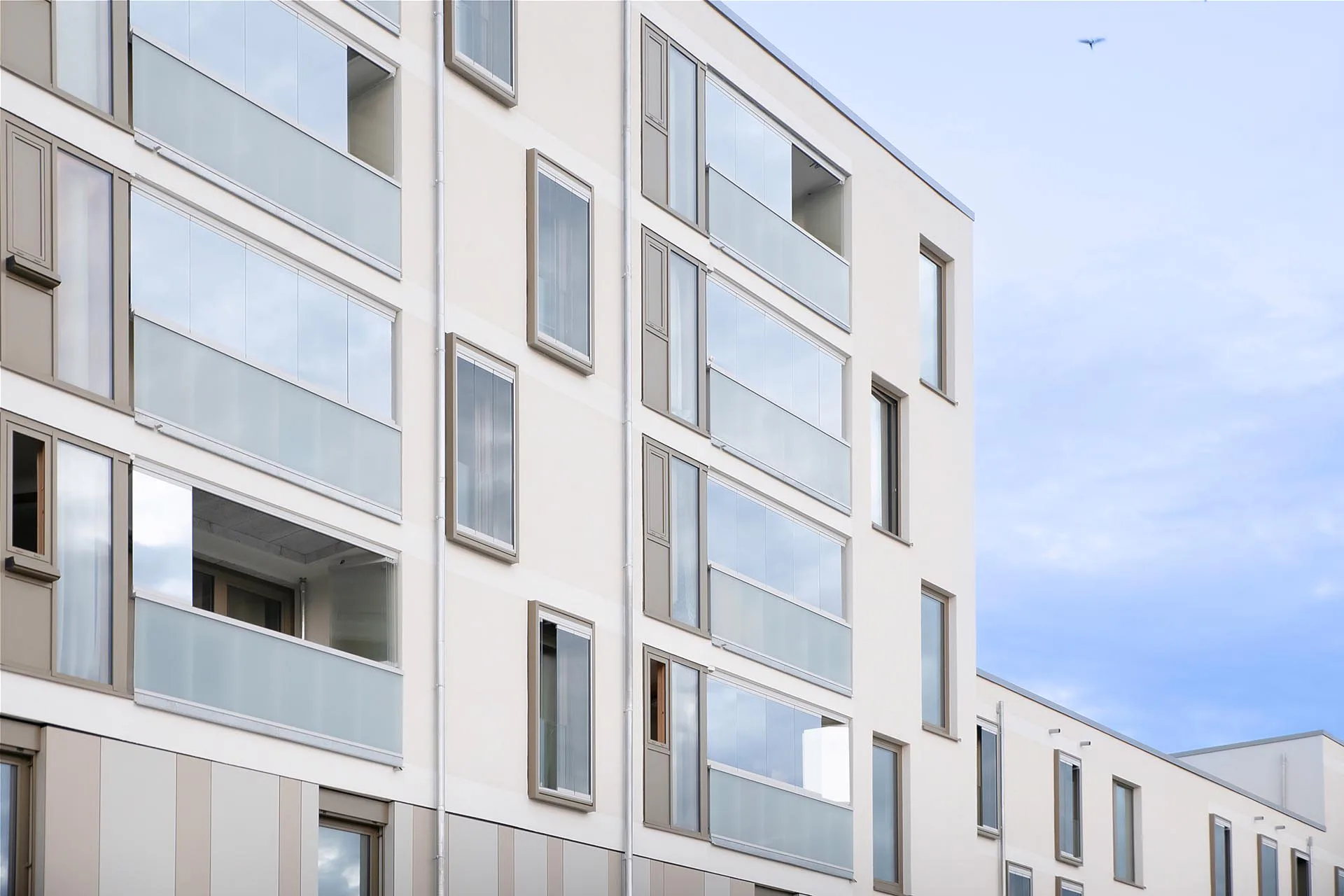

Die Balkonverglasungen der Loggien sind im unteren Teil mit einer geschlossenen Brüstungsverglasung Solarlux SL Plus und im oberen Teil mit dem Schiebe-Dreh-System Solarlux SL 25 (Nachfolgesystem Proline T) ausgeführt. Insgesamt wurden in allen drei Häusern 64 Balkonverglasungen mit 412 Elemente verbaut. Durch die baulichen Schallschutz-Maßnahmen konnte bei den Loggien das geforderte Schalldämmmaß von Rw,F= 39 dB erreicht werden.
Modulare Kastenfenster als Schallschutz-Sonderlösung

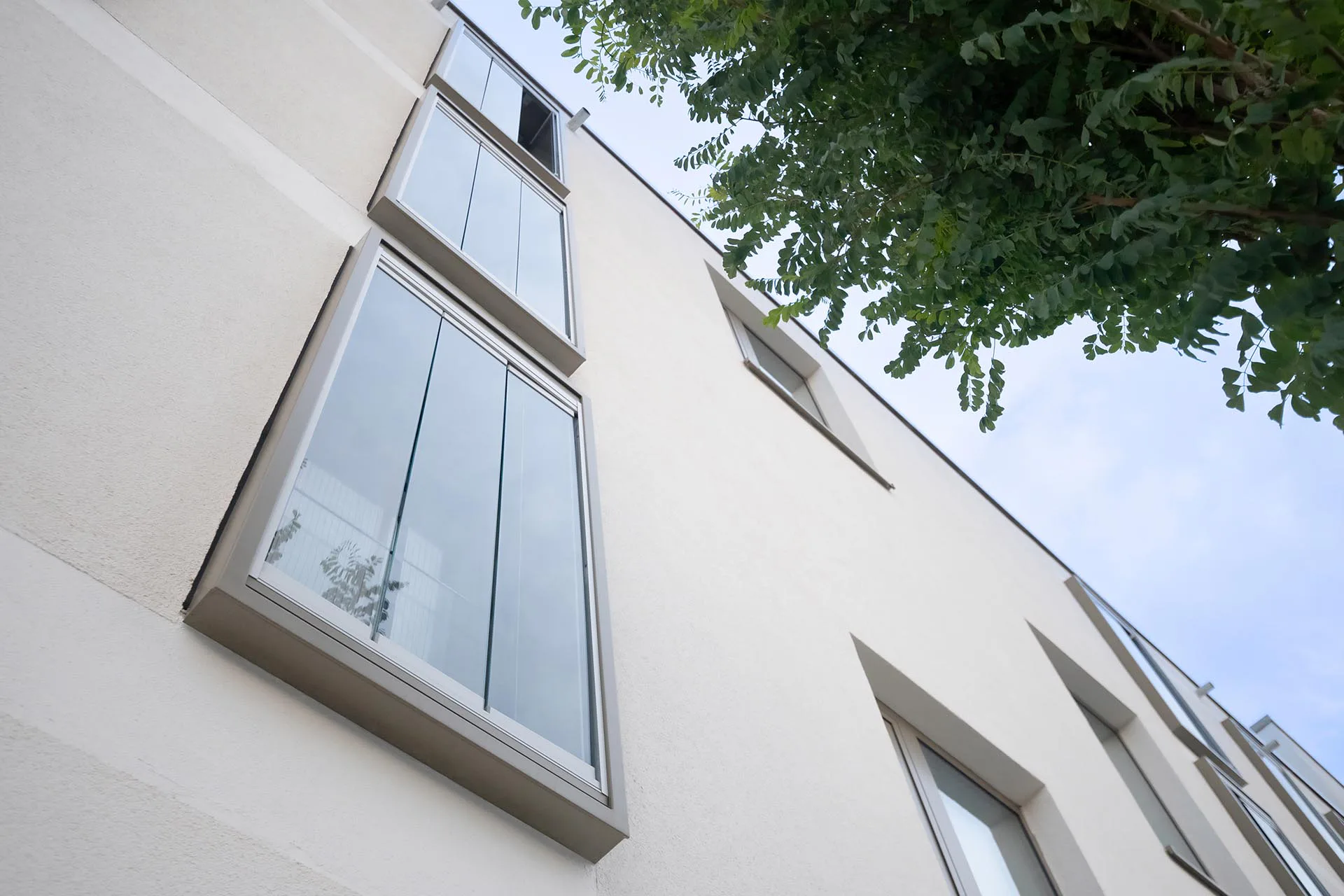

Für die raumhohen Einzelfenster auf der Westseite entwickelten die Architekten eine gedämmte Aluminiumkonstruktion, die nachträglich vor die bereits eingebauten Fenster montiert wurde. Nach Außen schließt sie mit drei ebenfalls raumhohen Schiebe-Dreh-Elementen aus dem System Solarlux SL 25 ab. 133 Kastenfenster mit 399 Solarlux-Elementen wurden auf die geschossweise versetzt angeordneten Einzelfenster montiert. Die Konstruktion ermöglicht ein unkompliziertes Stoßlüften und erzeugt zugleich eine thermische Pufferzone. Die Dreh-Schiebe-Elemente lassen sich von innen öffnen und natürlich auch reinigen, sie sind windstabil und schlagregendicht, und dank einer Heißlagerung auch immun gegen spontanen Glasbruch. Zusätzlich wurden die Fenster mit einem Fensterfalzlüfter ausgestattet, der einen schallgedämmten Luftwechsel ohne Fensteröffnung ermöglicht.
Für die Detailentwicklung des Kastenfensters holten sich die Architekten Unterstützung beim zuständigen Solarlux-Architektenberater Omar Ayoubi. Die Aluminiumkonstruktion stellte das Metallbauunternehmen Hummelsberger aus Mühldorf her. „Während der Planungsphase konnte uns Solarlux sehr gut unterstützen. Wir kennen das Unternehmen schon von mehreren Bauvorhaben. Das war ein großer Vorteil, dass wir auf deren großen Erfahrungsschatz zurückgreifen konnten“, sagt Manfred Felix von Felix + Jonas Architekten.
Projekt: Wohnquartier mit geförderten Wohnungen, Haus für Kinder, Büroflächen und Nachbarschaftstreff
Bauherr: GWG München
Architekturbüro: Felix + Jonas Architekten, München
Außenanlagen: terra.nova Landschaftsarchitektur
Metallbau: Hummelsberger Stahl- und Metallbau Schlosserei, Mühldorf am Inn
Fertigstellung: 2021
Produkte: Solarlux Schiebe-Dreh-System SL 25, Ganzglas-Brüstung SL Plus
