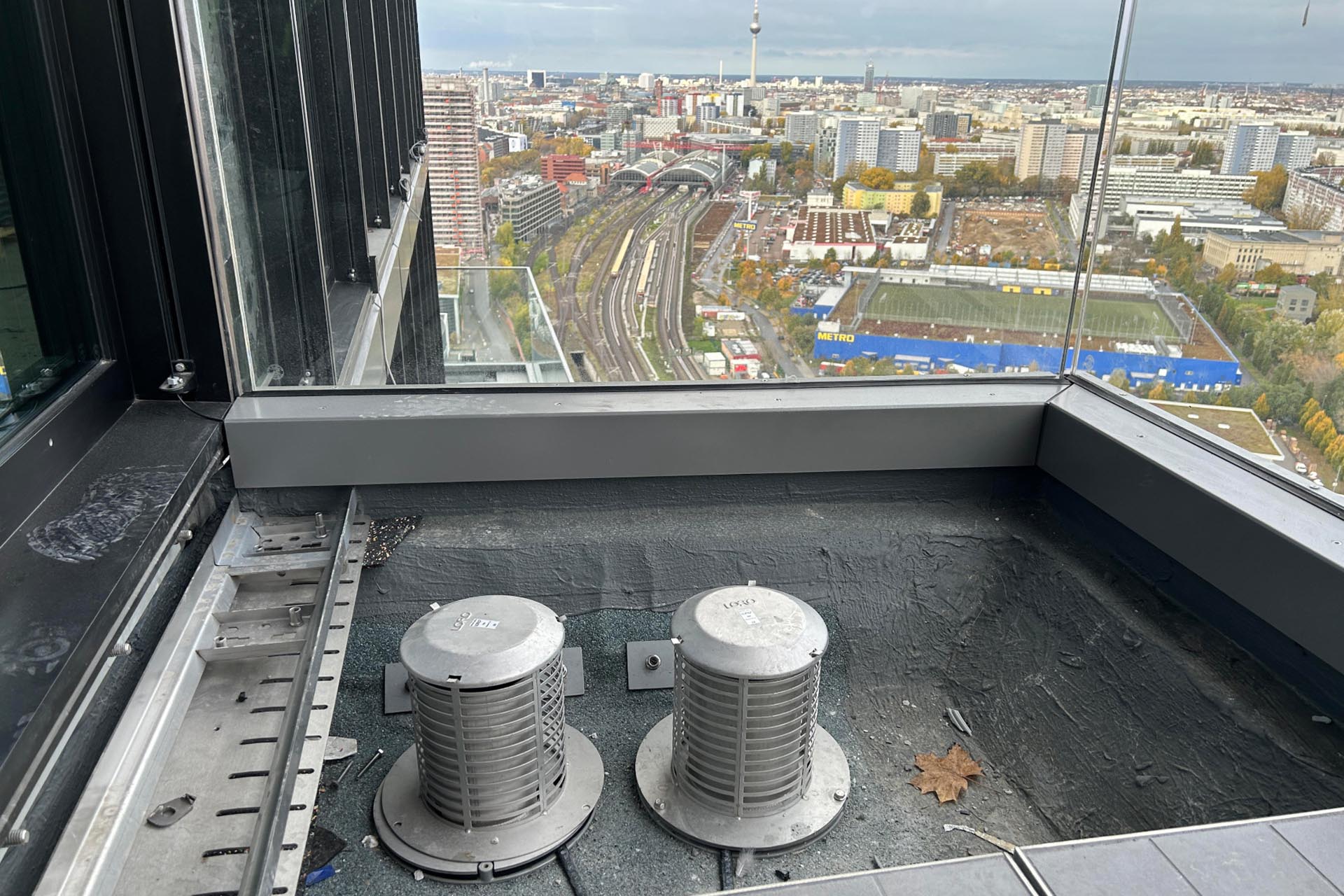

Ein Gebäude mit 140 m Höhe fordert eine besondere Entwässerung. Noch etwas schwieriger war es beim Edge EastSide Tower, Berlin: Hier kommen versetzt angeordneten Versprünge hinzu. Um das Wasser sicher abzuführen, entwickelte das Ingenieurbüro Lesh mit den Spezialisten von Loro maßgeschneiderte Lösungen. Auf den Terrassen sorgt nun eine raumsparende, kaskadierende Entwässerung mit Retention für den zuverlässigen Abfluss – eine Sonderkonstruktion, genauso wie die Entwässerung der vertikalen Flächen, die die Terrassen frei vom Wasser der Fassade halten.
Regen abführen: Zwei Systeme für Fassade und Terrassen

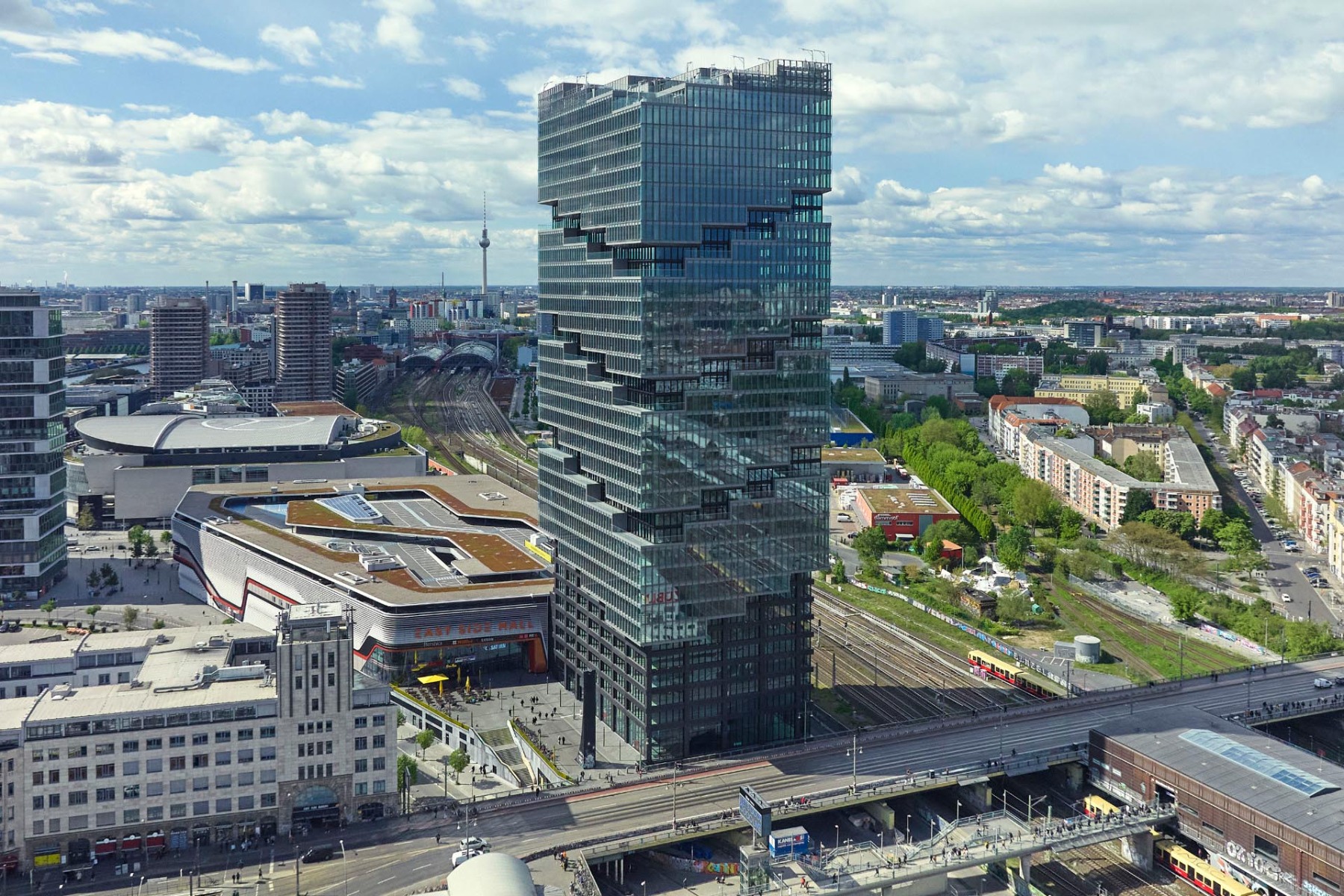

Der Neubau („Amazon-Tower“) beeindruckt mit ungewöhnlicher Kubatur: Das 140 m hohe Bürogebäude, entworfen vom Büro BIG Bjarke Ingels Group, durchbricht den glatten, statischen Fassadenaufbau mit Einschüben und Versprüngen. Ein Beispiel für herausragende Technik am Gebäude ist die Entwässerung: Hierzu entwickelten das Ingenieurbüro Lesh und die Profis von Loro ein ausgeklügeltes Konzept mit zwei unabhängigen Systemen – zusätzlich zur Entwässerung des Flachdachs.
Fassade

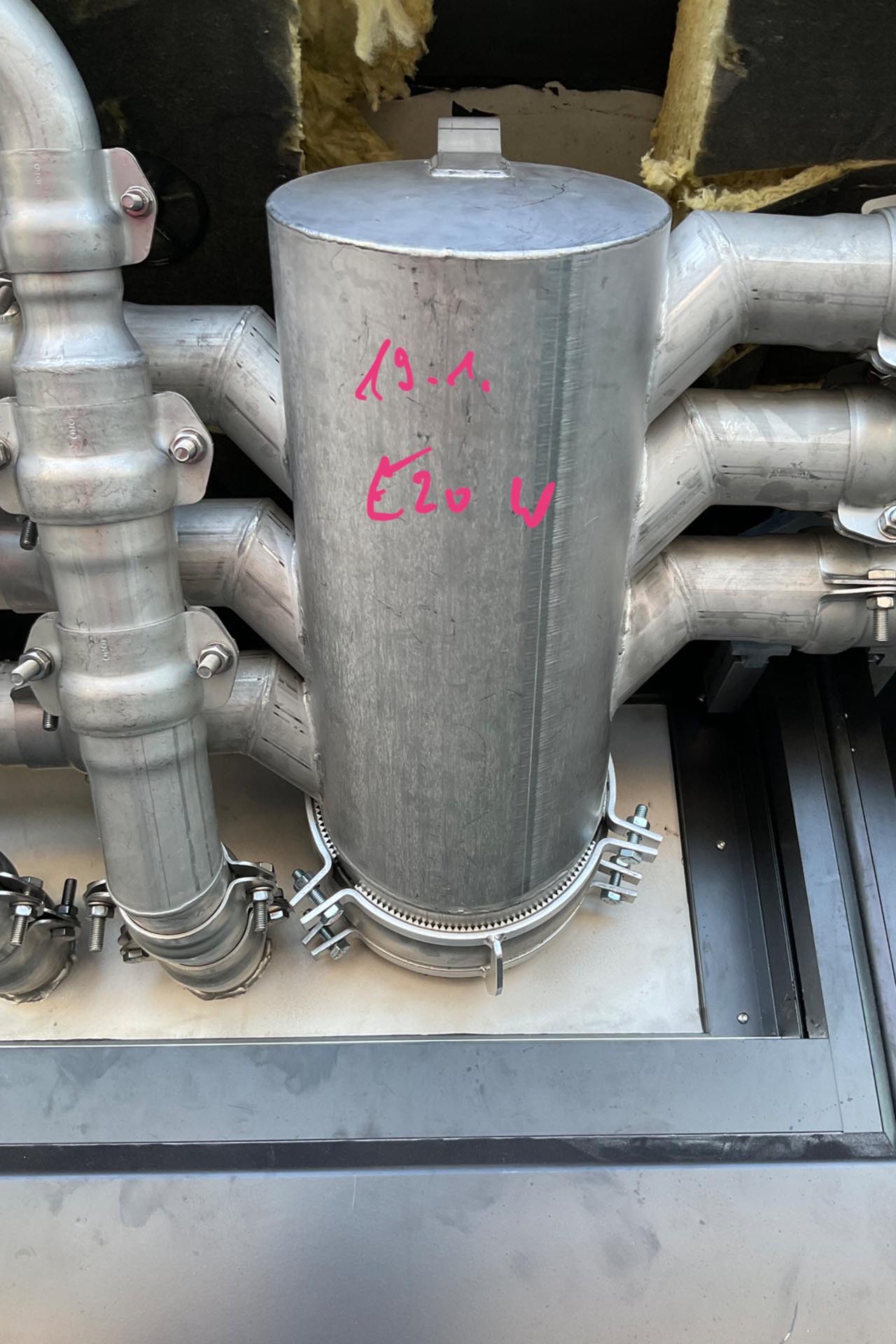

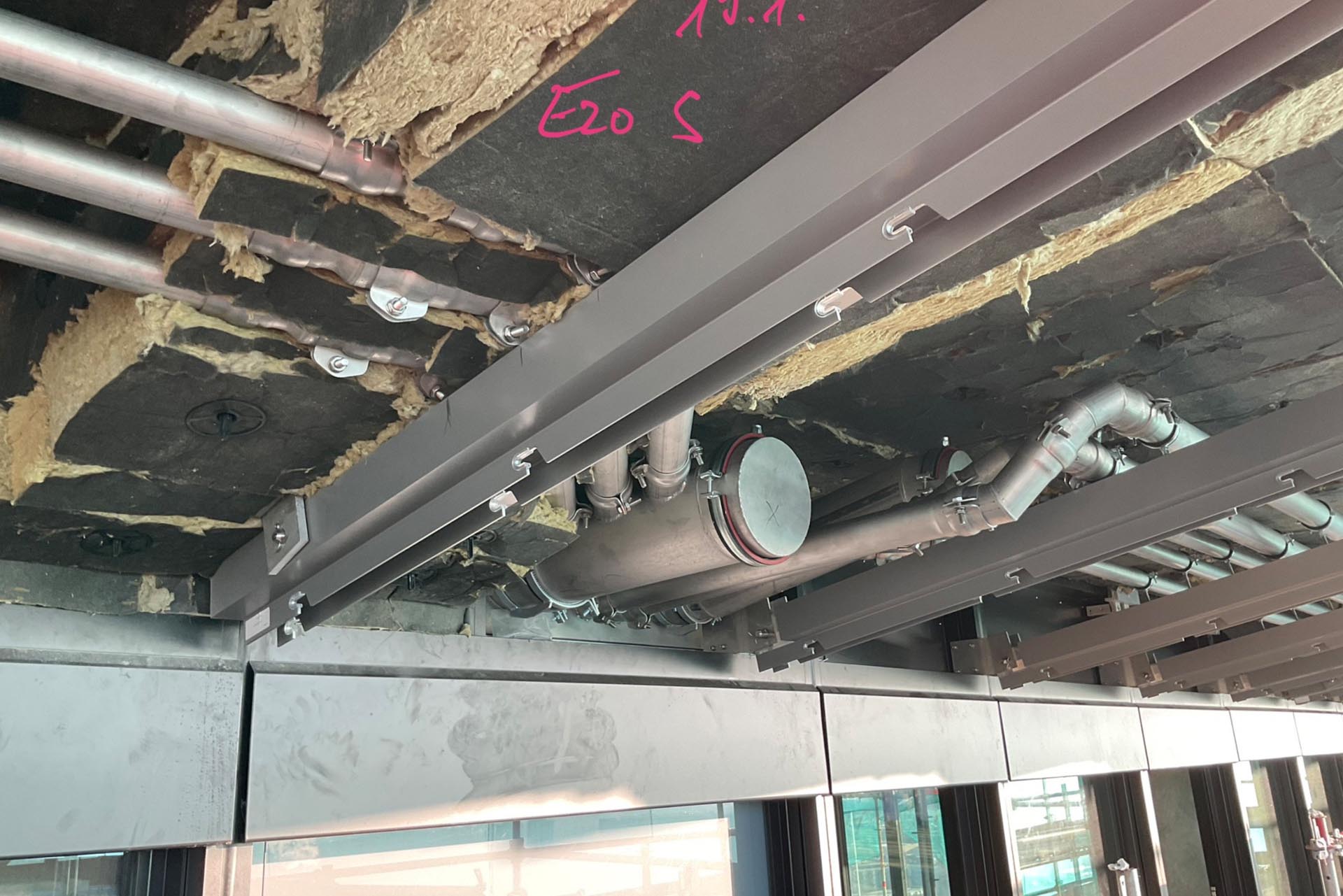

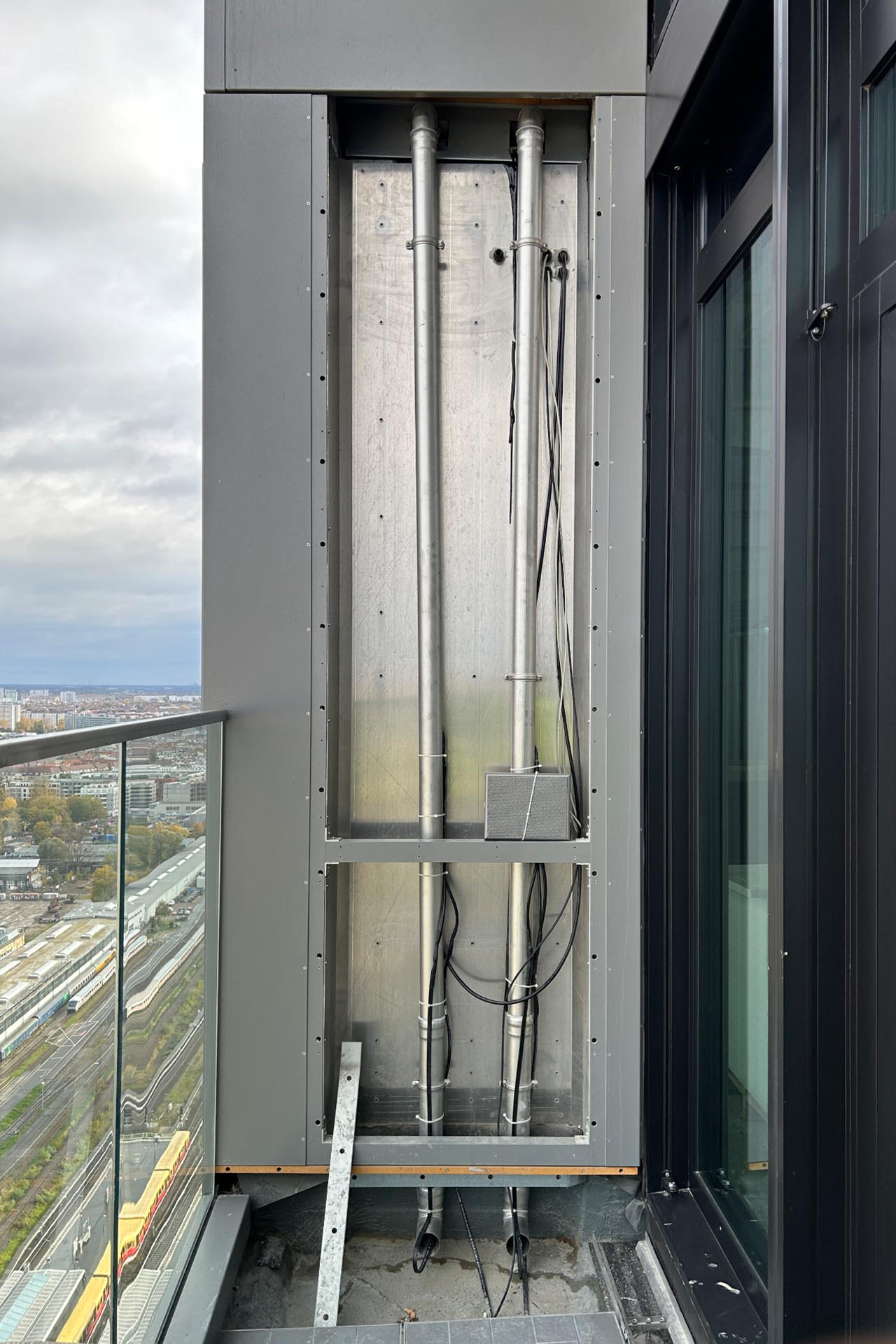

Niederschläge, die von der Fassade zu den Terrassen ablaufen, sind also gesondert abzuführen. Dafür wurden oberhalb der Terrassen kleine Abläufe (Loro-X Drainjet-Mini-Abläufe) installiert, die das Wasser von außen nach innen ableiten – als Unterdruck-Entwässerung. So bleiben die Abwasserleitungen schlank, bezogen auf die Wassermenge. Dennoch beeindruckt das System schon durch seine Größe: Drei sechsfach-Abzweige und acht dreifach-Abzweige in DN 150 bzw. DN 200 sorgen über vier Gurte dafür, dass Niederschläge in die Kanalisation gelangen. Die beiden Systeme sind unabhängig voneinander. Das Hochhaus erfüllt den DGNB-Standard Platin.
Mehr über Loro erfahrenHersteller: Loro
Produkt: Loro-Haupt-Not-Kombi-Ablauf, Loro-X Drainjet-Mini-Abläufe
Produktkategorie: Fassaden
