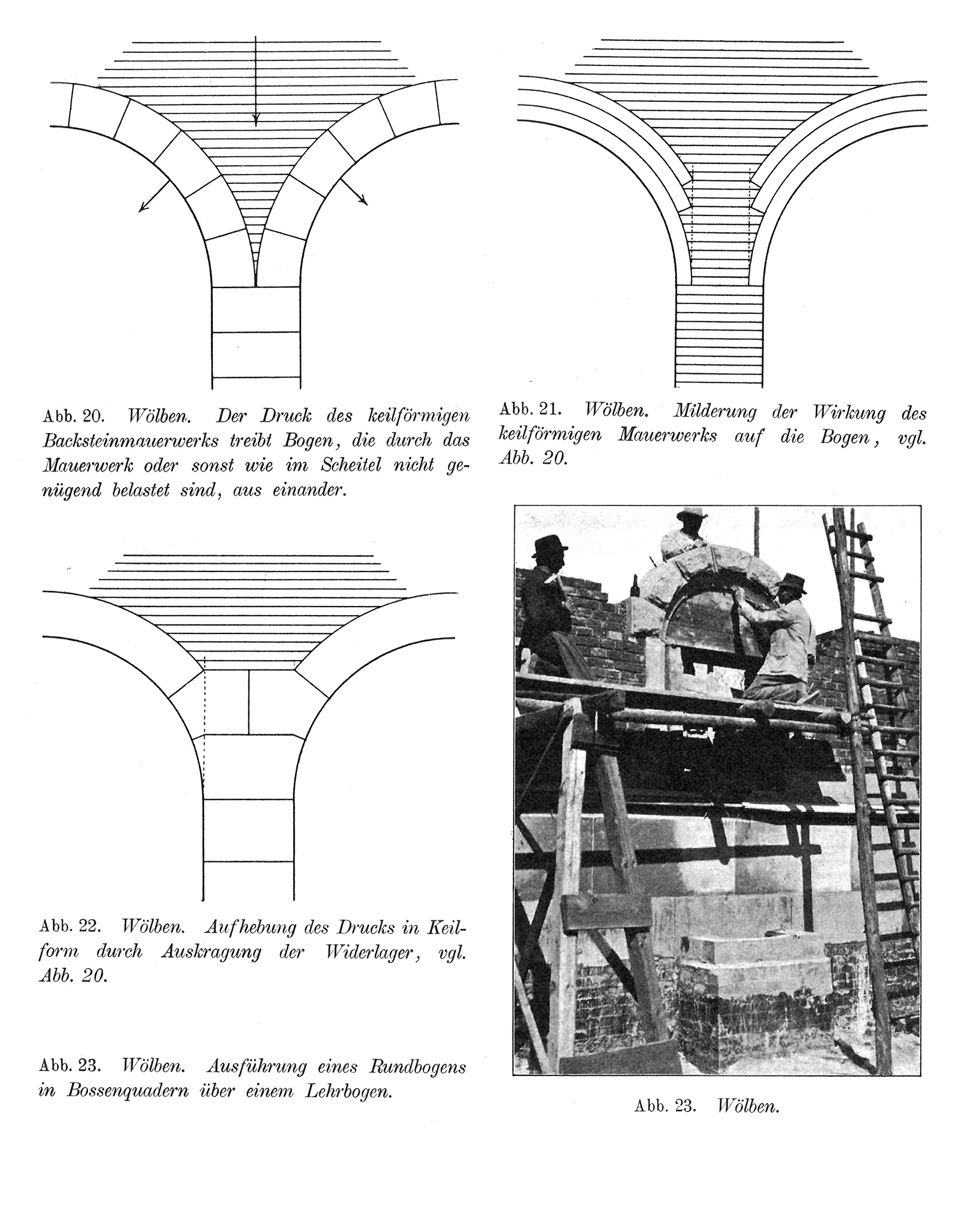

Abb. 20. Wölben. Der Druck des keilförmigen Backsteinmauerwerks treibt Bogen, die durch das Mauerwerk oder sonst wie im Scheitel nicht genügend belastet sind, aus einander. // Abb. 21. Milderung der Wirkung des keilförmigen Mauerwerks auf die Bogen, vgl. Abb. 20. // Abb. 22. Aufhebung des Drucks in Keilform durch Auskragung der Widerlager, vgl. Abb. 20. // Abb. 23. Ausführung eines Rundbogens in Bossenquadern über einem Lehrbogen.
