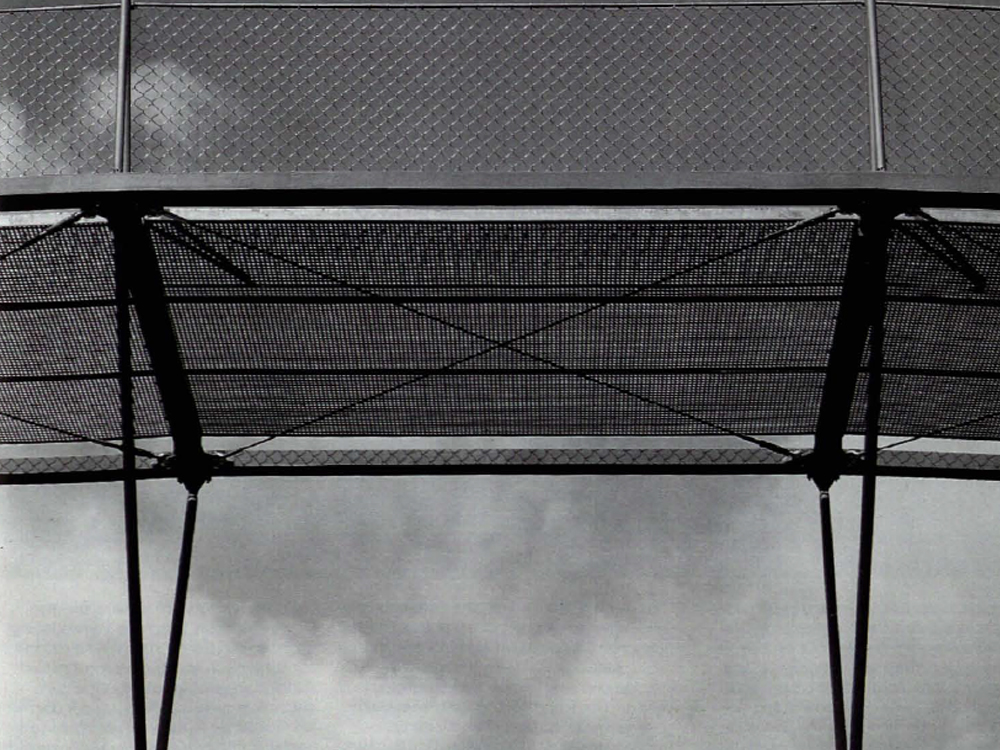

Fußgängersteg in Stuttgart
Der Fußgängersteg liegt in unmittelbarer Umgebung der Bauingenieursfakultät und zeigt als Lehrbeispiel eine neue Möglichkeit der Stabilisierung von Bogenkonstruktionen auf. Bei mittiger Belastung ist der Bogen ein ideales, rein druckbeanspruchtes Tragsystem. Bei asymmetrischen Lasten treten jedoch zusätzlich Biegemomente auf, was bei herkömmlichen Konstruktionen zu stärkeren Querschnitten führt. Um diese Biegemomente zu vermeiden, wurde hier ein horizontales, vorgespanntes Seil unter den Bogen gespannt und über Rundstäbe druck- und zugfest mit diesem verbunden. Für den symmetrischen Lastfall ist das Seil ein Nullstab, bei ausmittiger Belastung stützt sich der Bogen auf das Seil ab bzw. wird vom Seil in seine Ausgangslage gezogen.
