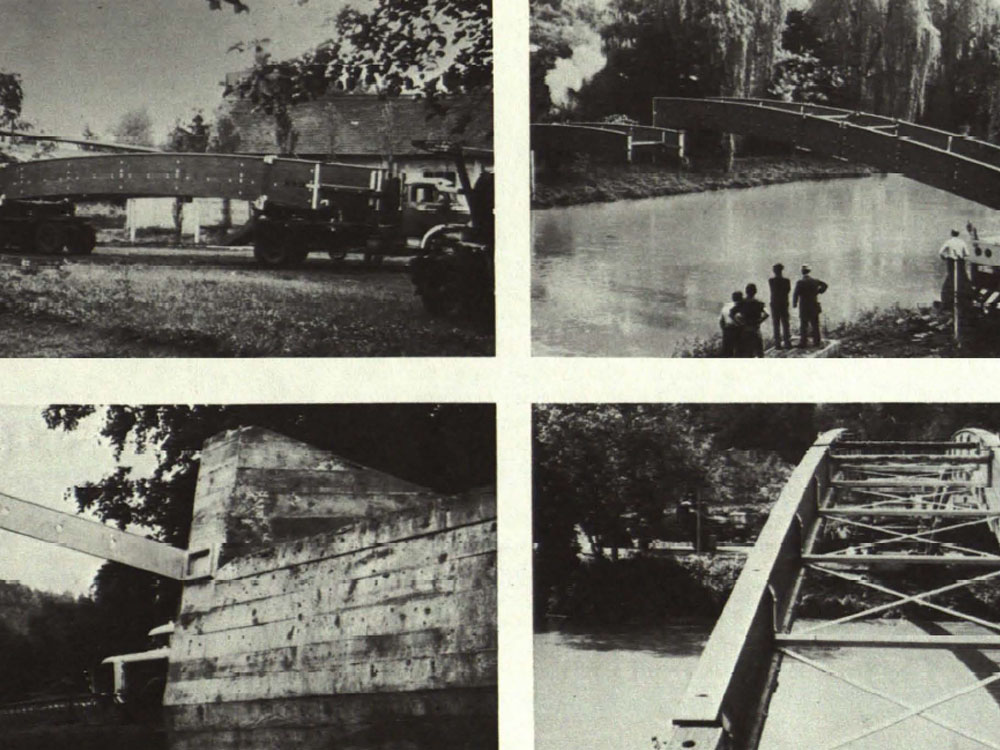

Fußgängerbrücke über den Neckar bei Rottenburg
Eine der weitestgespannten Fußgängerbrücken wurde in Rottenburg über den Neckar gebaut. Wegen der großen Spannweite hat man einen Dreigelenk-Stabzug gewählt. Dadurch genügten die Querschnitte der Brückenträger mit 19/112 cm. Alle Dreigelenkpunkte sind als echte Gelenke ausgebildet. Der etwa in halber Trägerhöhe angeordnete Wind- und Knickverband spannt sich natürlich von Auflager zu Auflager. Die Diagonalen bestehen aus Flachstahl, die Gurte dienen gleichzeitig zur Aufnahme des Gehbelages. Da bei dem geringen Stich der Brückenträger große Normalkräfte auftreten, musste die ganze Höhe der Brückenträger durch Stahlrahmen seitlich gehalten werden. Die Brücke wurde in zwei Teilen vorgefertigt und angeliefert. Montage der Tragkonstruktion in zwei Stunden. Der Gehbelag wurde aus Gewichtsgründen nachträglich aufgebracht
