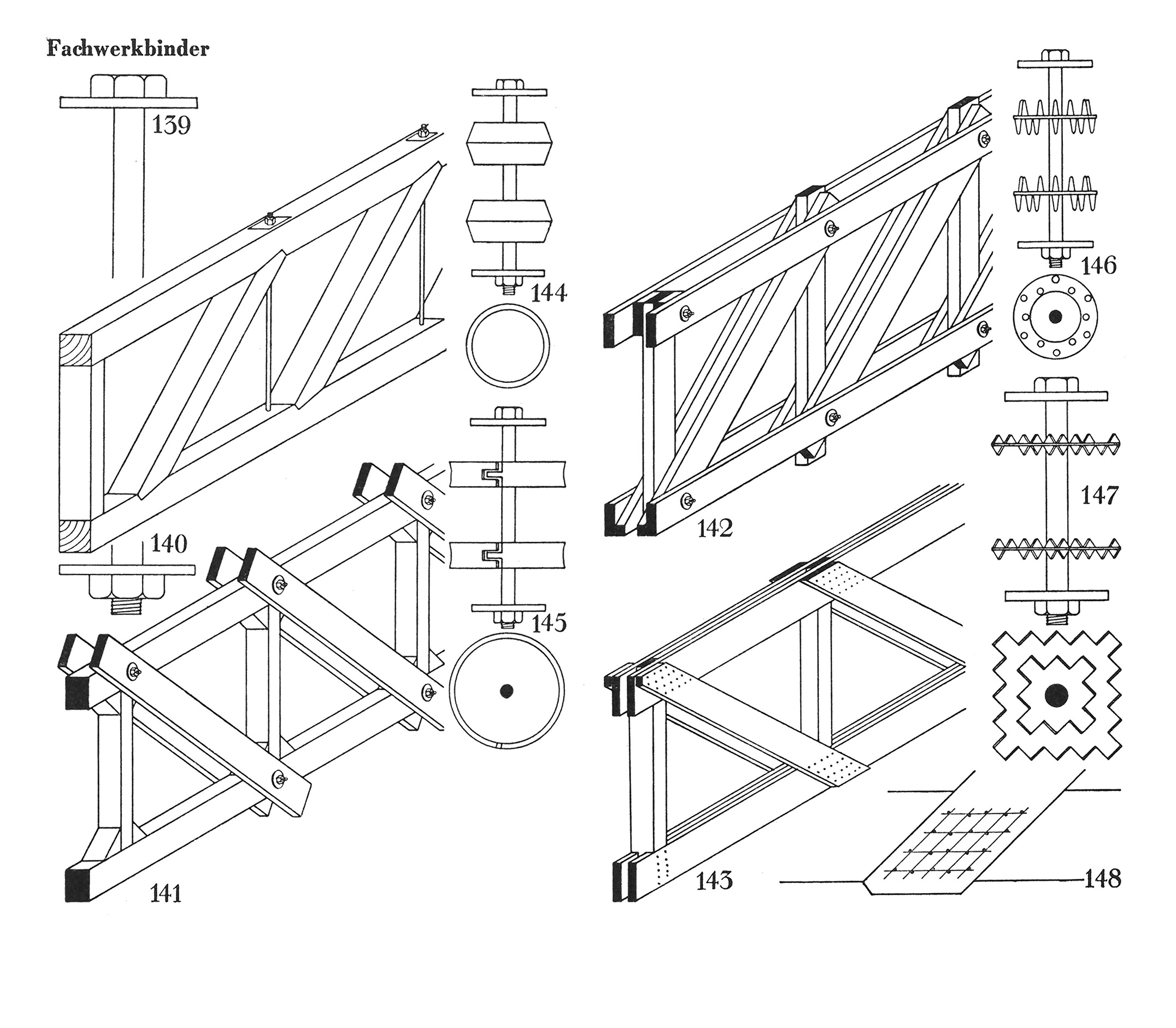

Fachwerkbinder

 - Franz Hart

Vertikalstäbe sind Zugstangen aus Rundstahl // Howescher Träger // Vertikalen nur auf Druck beansprucht und durch Knagge gesichert // Bei wechselnder Beanspruchung müssen alle Füllstäbe im Knoten gefaßt // Anschluss schwächerer Bretter und Bohlen mit Nägeln // Hartholzrunddübel // Ringdübel // Tellerdübel // Krallenplattendübel // Versetzte Nägel

Fachwerkbinder
139 Vertikalstäbe sind Zugstangen aus Rundstahl // 140 Howescher Träger // 141 Vertikalen nur auf Druck beansprucht und durch Knagge gesichert // 142 Bei wechselnder Beanspruchung müssen alle Füllstäbe im Knoten gefaßt // 143 Anschluss schwächerer Bretter und Bohlen mit Nägeln // 144 Hartholzrunddübel // 145 Ringdübel // 146 Tellerdübel // 147 Krallenplattendübel // 148 Versetzte Nägel © Franz Hart et al. // Redaktion BmB-Archiv
