Verbindung der Pilzköpfe, Stützen und Platten

 - Tihamér Koncz

Verbindung der Pilzköpfe, Stützen und Platten // Ortbetonverbindung bei vierseitig auskragender Platte // Schraubverbindung bei vierseitig auskragender Platte // Ortbetonverbindung bei breiten Unterzügen

Verbindung der Pilzköpfe, Stützen und Platten

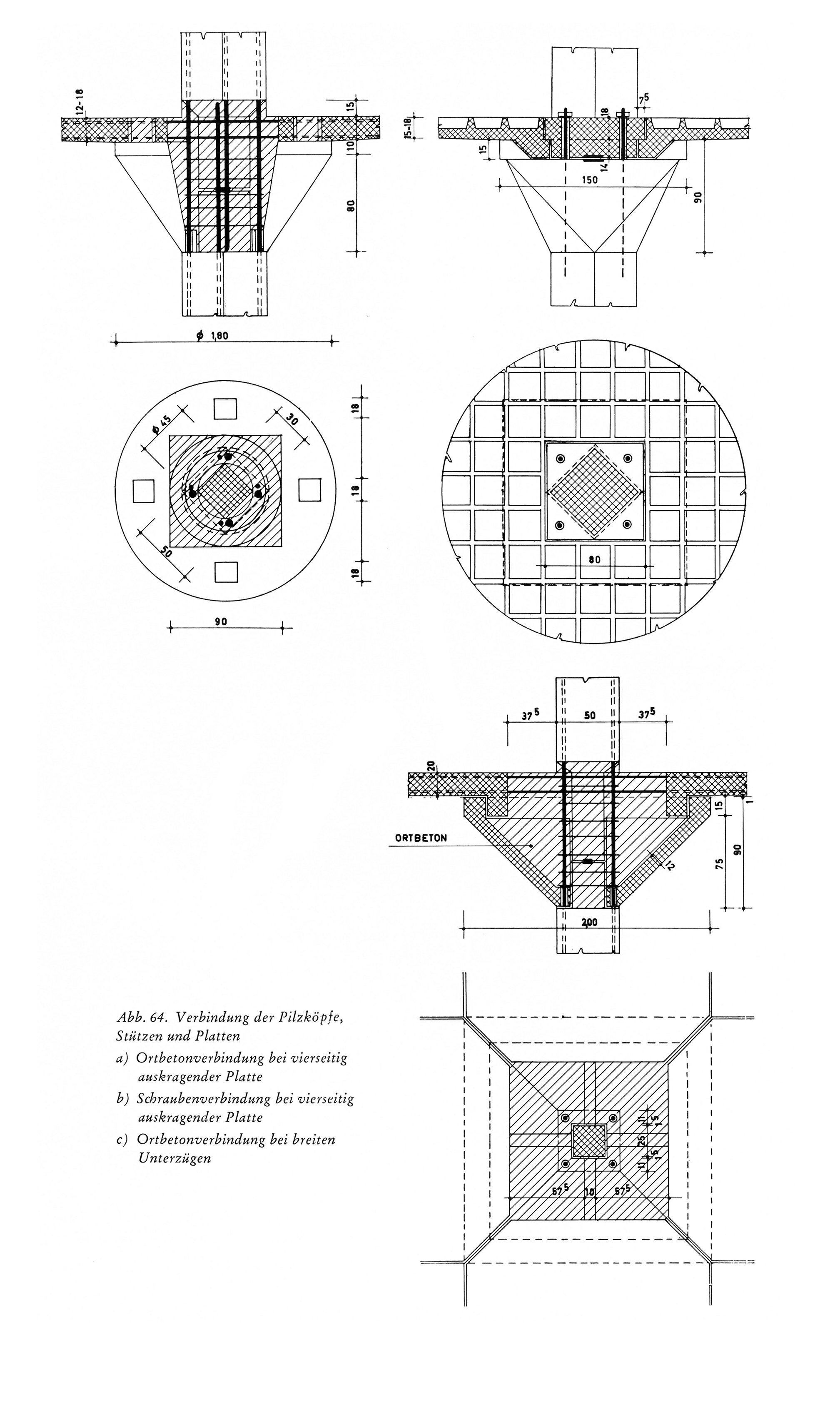

Abb. 64. Verbindung der Pilzköpfe, Stützen und Platten a) Ortbetonverbindung bei vierseitig auskragender Platte b) Schraubverbindung bei vierseitig auskragender Platte c) Ortbetonverbindung bei breiten Unterzügen © Tihamér Koncz // Redaktion BmB-Archiv
