Louvre Abu Dhabi – Riesenkuppel aus 85 Puzzleteilen

Foto: TDIC, Architect Ateliers Jean Nouvel

Mit hunderten von Variationen des immer gleichen Ornaments ist das Institut du Monde d‘Arabe in Paris auch nach dreißig Jahren noch einen Besuch wert. Von außen wirken die metallischen Irisblenden, die sich je nach Intensität der Sonneneinstrahlung auf die Südfassade automatisch öffnen und schließen wie ein unnahbar silbern funkelnder Schutzschild. Im Innern dagegen erzeugt die inszenierte Maschinerie messerscharfe Schatten, die wunderbare Bilder auf den Boden zeichnen. Der harte Lichtkontrast ist das eigentliche Thema der Architektur Jean Nouvels.

Bei seinem spektakulären Entwurf für den Louvre nahm er die harten Schatten von Palmwedeln in einer Oase zum Vorbild. Das gesamte Museum setzt sich wie ein traditionelles arabisches Dorf aus 55 weißen kubischen Häusern zusammen, die von der großen schattenspendenden Kuppel überdacht werden. Einen »Rain of Light« wollte er erzeugen, scharfe Lichtbündel, die ganz im Gegensatz zu den ausgeglichenen Lichtverhältnissen in den Ausstellungsräumen, wie die Spots von Scheinwerfern, die Wände und Plätze in eine gesprenkelte surreale Welt verwandeln.

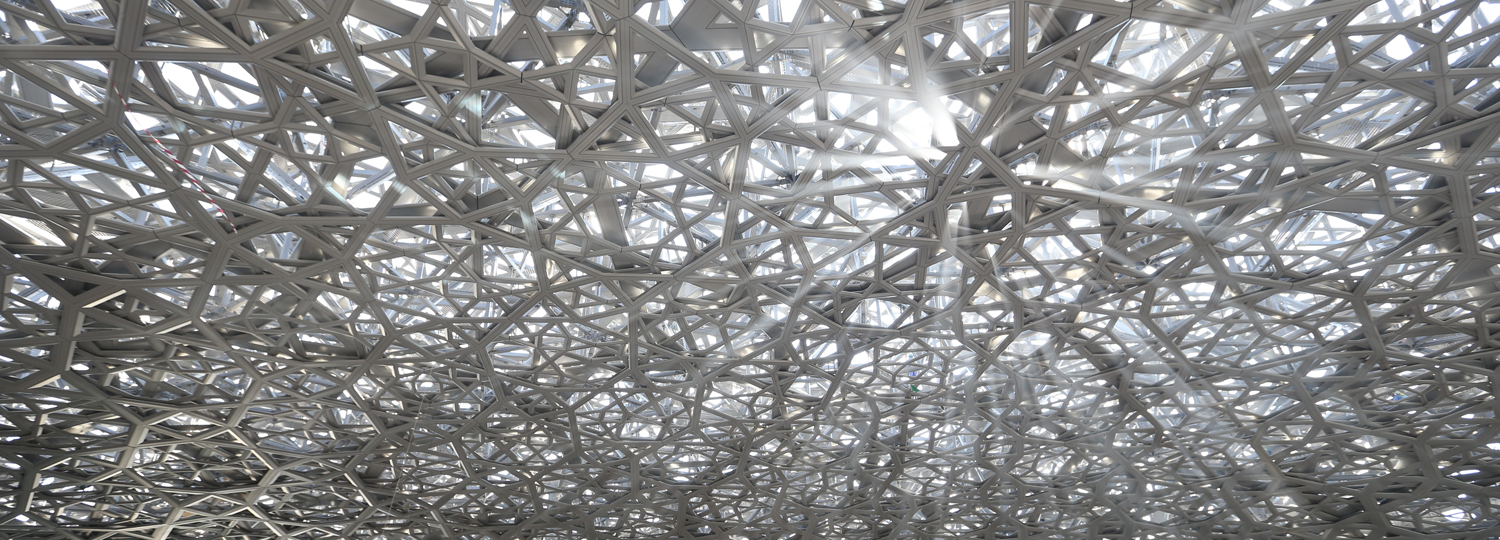

In dem heißtrockenen Klima ist ein Schutz vor Regen nicht erforderlich. Eine Dachhaut im eigentlichen Sinne gibt es deshalb nicht, die Kuppel ist perforiert wie ein Korbgeflecht. Das Tragwerk der Kuppel bildet eine Fachwerkkonstruktion aus Stahl, die auf nur vier Auflagern aufliegt. Die Oberseite und die Unterseite der Kuppel ist mit je vier Ebenen aus kreuzförmigen, unterschiedlich großen Aluminiumprofilen bedeckt, die Gitterstrukturen mit orientalischen Mustern bilden. Durch die Verdrehung und Verschiebung der Muster löst sich die klare Geometrie auf, verwandelt sich die Architektur in ein chaotisches Gewirr wie ein Sternenhimmel, dessen mathematische Ordnung nicht immer sichtbar ist, aber spürbar bleibt.

Da sich trotz Computerrenderings und großmaßstäblicher Modelle die Lichtwirkung nur schwer abschätzen lässt, ließen die Bauherren lange vor Beginn der Bauarbeiten neben der Baustelle ein Mock-Up im Maßstab 1:1 errichten: eine komplett abgedunkelte 20 Meter hohe Halle, deren Dach ein Kuppelauschnitt bildet und durch deren Aussparungen die Lichtbündel bis auf den Boden strahlen. Dieser erste Mock-Up zeigte jedoch nur das Konzept. Im weiteren Planungsprozess wurden Konstruktion und Bekleidung modifiziert, Wartungsstege und ein Zugangsnetz ergänzt. Von dieser endgültigen Version wurde erneut ein Kuppelausschnitt als Mock-Up gebaut, der so genannte Performance-Mock-Up.

Um die enormen Dimensionen in einer Bau- und Planungszeit von nur drei Jahren bewältigen zu können, musste nicht nur die Konstruktion des Stahltragwerks und der Bekleidung aus Aluminiumprofilen minutiös geplant werden. Entscheidend war bei der Logistik auf der Baustelle die exakte Abstimmung, mit allen anderen Gewerken, mit denen sich die Stahlbauer die Kräne und Zufahrten teilen mussten. Entscheidend für den simultanen Baubetrieb war die Unterteilung der Kuppelkonstruktion in möglichst große vorgefertigte Elemente, die Super Sized Elements. Die gesamte Kuppel wurde in 85 solcher Elemente aufgeteilt, die auf Montagetürmen montiert und anschließend mit losen Stäben verbunden wurden.

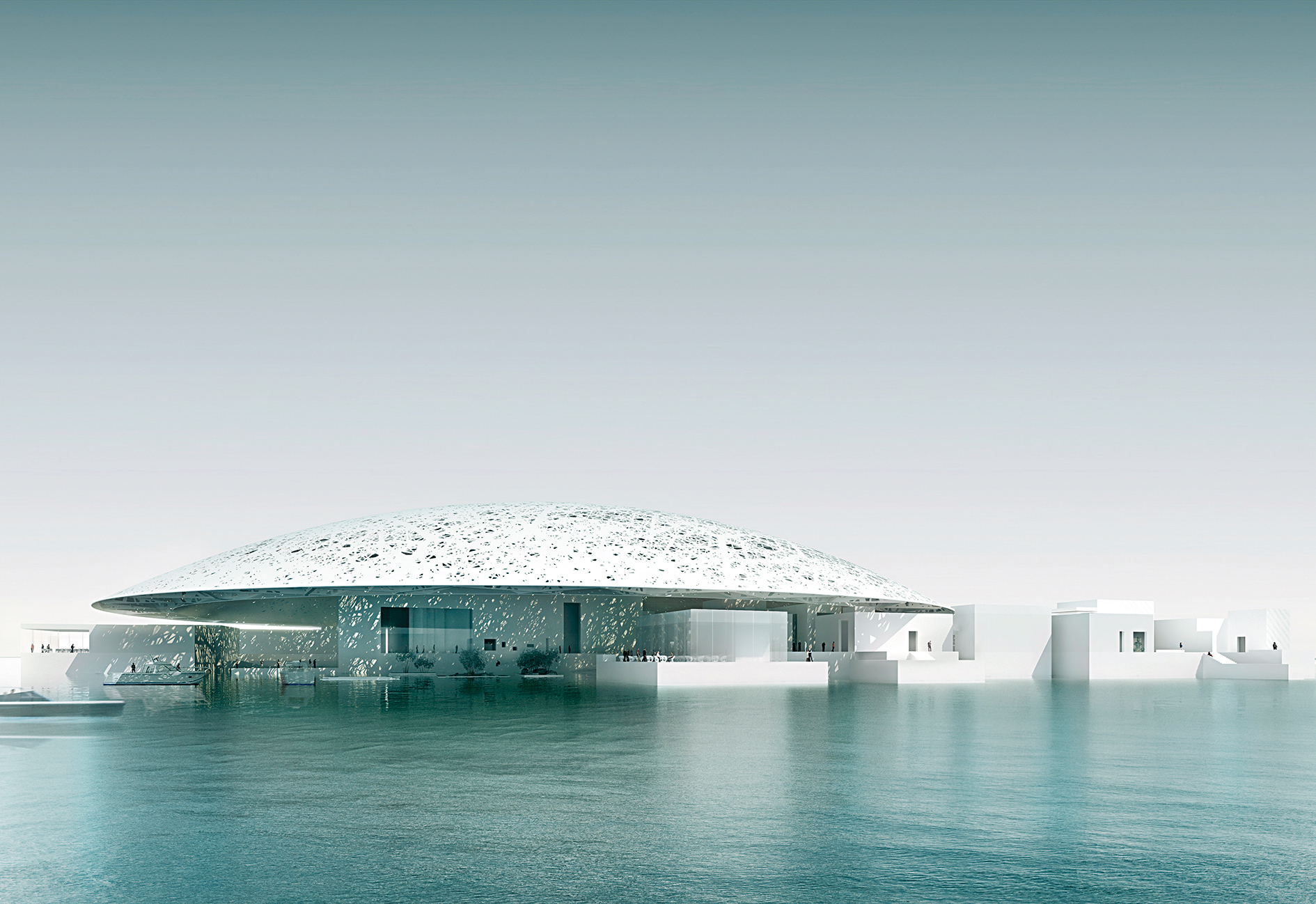

Rendering: Ateliers Jean Nouvel

Das Museum unter der Kuppel; Rendering: Ateliers Jean Nouvel

Rendering: Ateliers Jean Nouvel

»Rain of Light«; Rendering: Ateliers Jean Nouvel

Die Kuppel ragt bis zu 40 Meter auf; Rendering: Ateliers Jean Nouvel

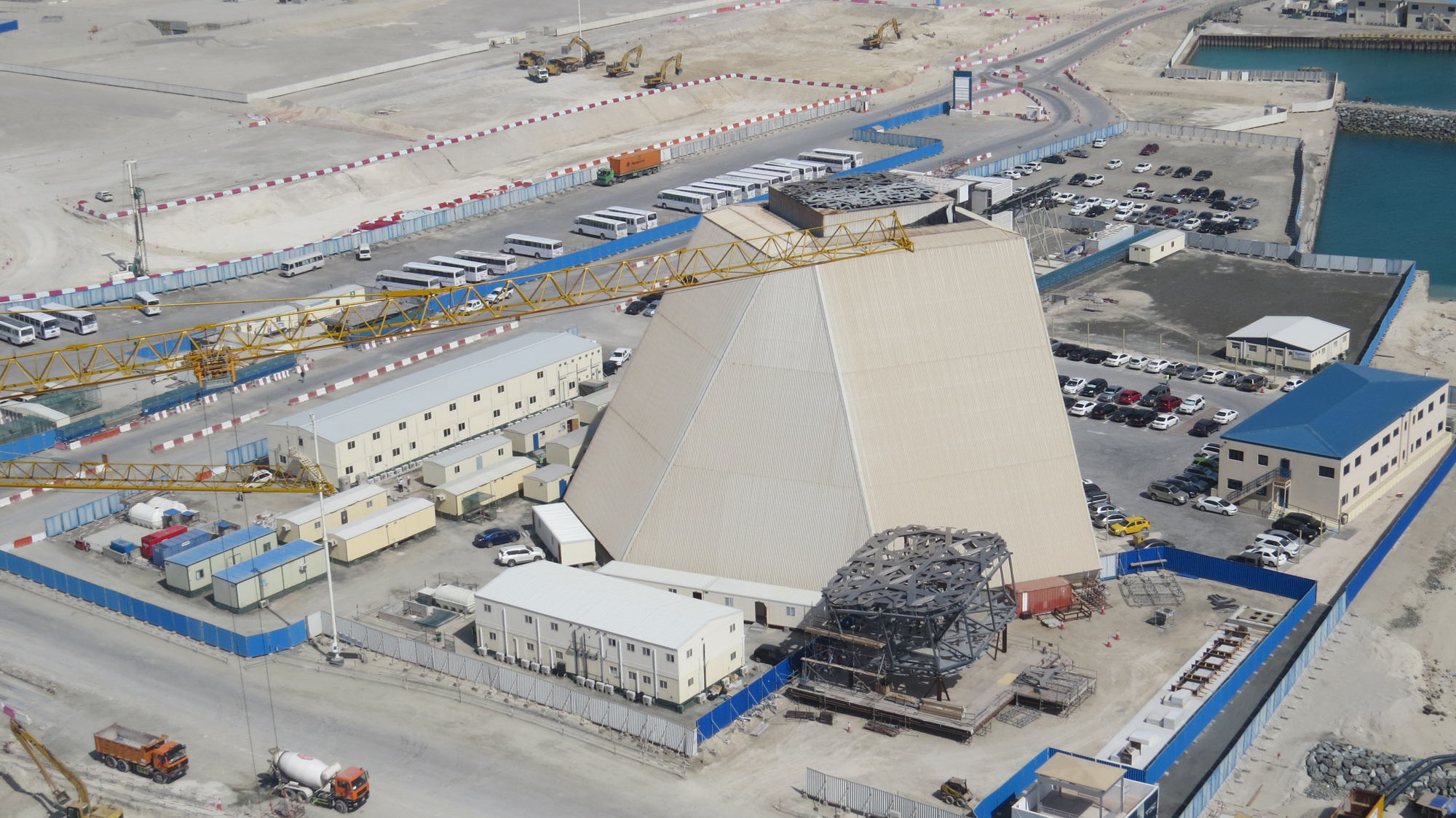

Mock-Up‘s der Kuppelkonstruktion im Maßstab 1:1. Der Konzept-Mock-Up wurde vor Erstellung der Werkplanung auf der Baustelle als Halle errichtet, um die Lichtsituation zu kontrollieren. Der Performance-Mock-Up im Bild vor der Halle enthält alle Bestandteile der ausgeführten Lösung. Foto: Waagner Biro

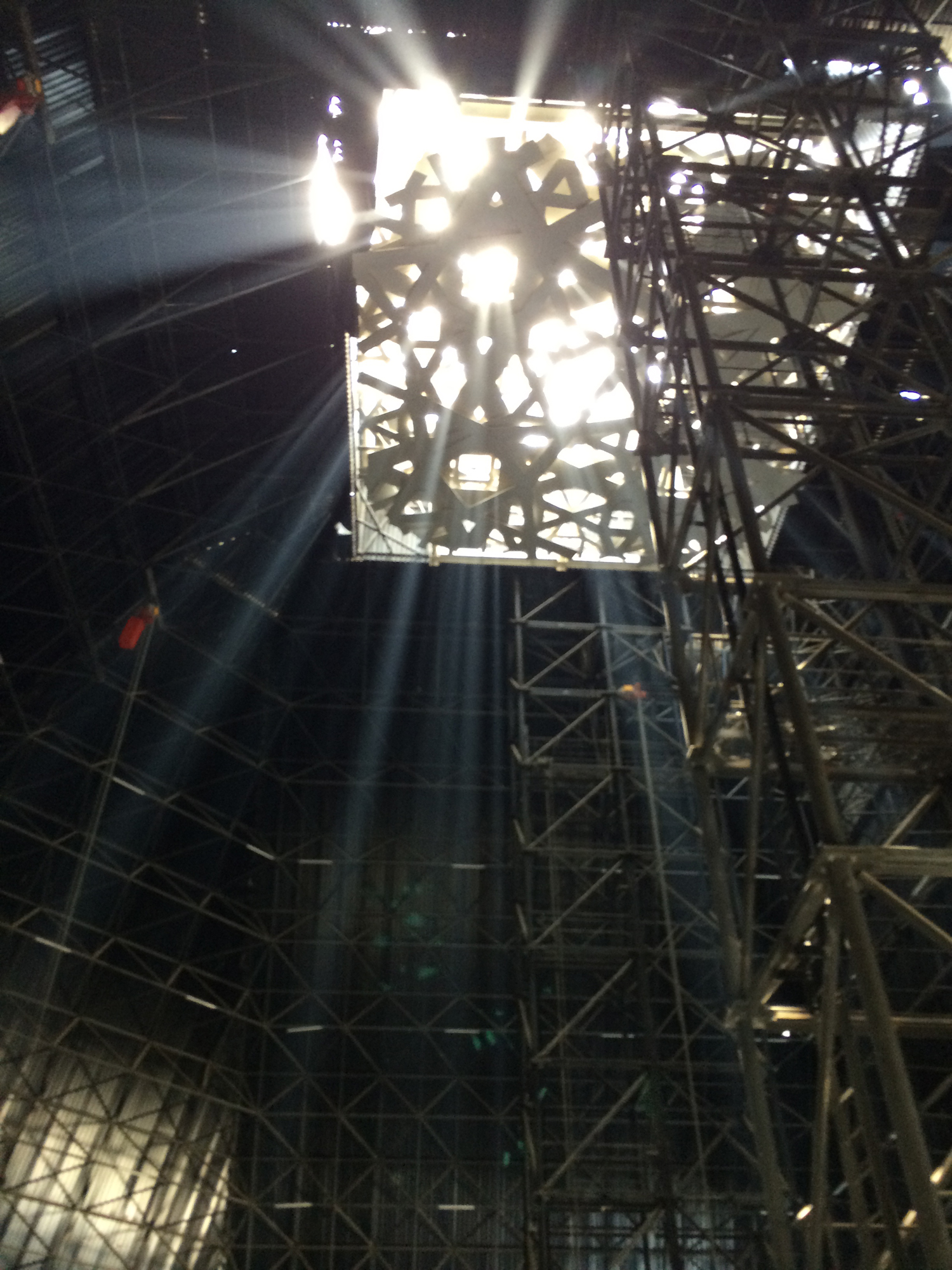

Konzept-Mock-Up; Foto: Waagner Biro

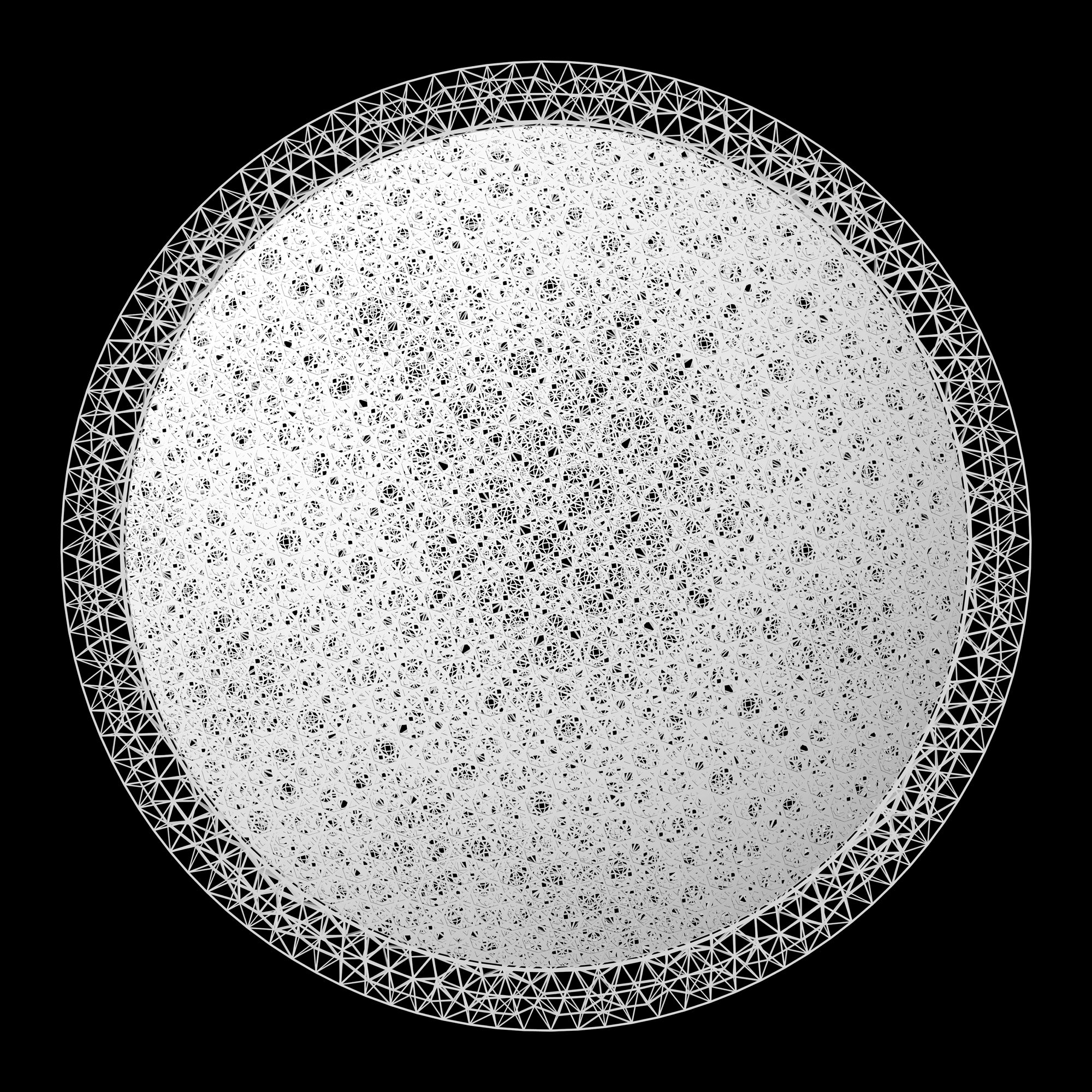

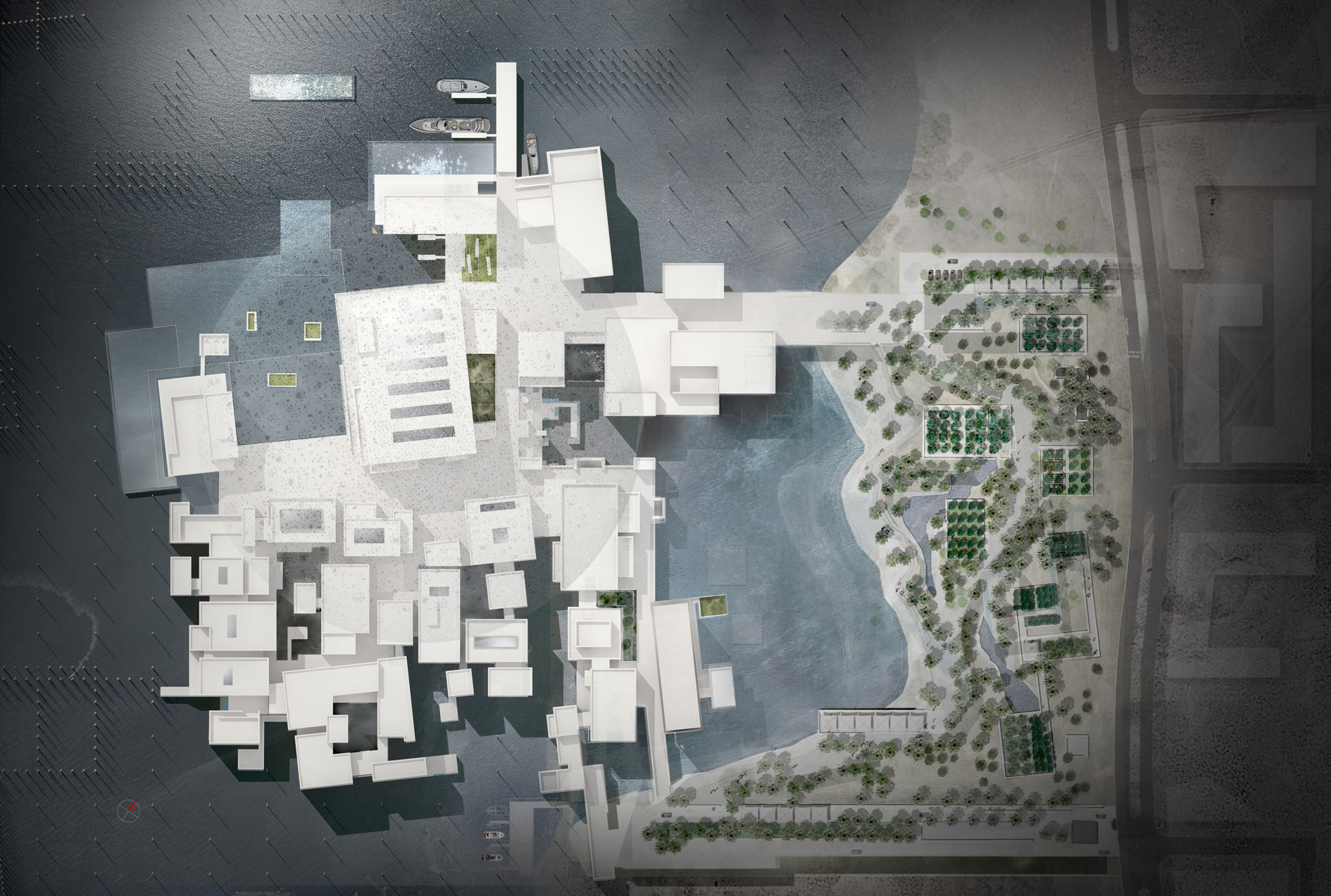

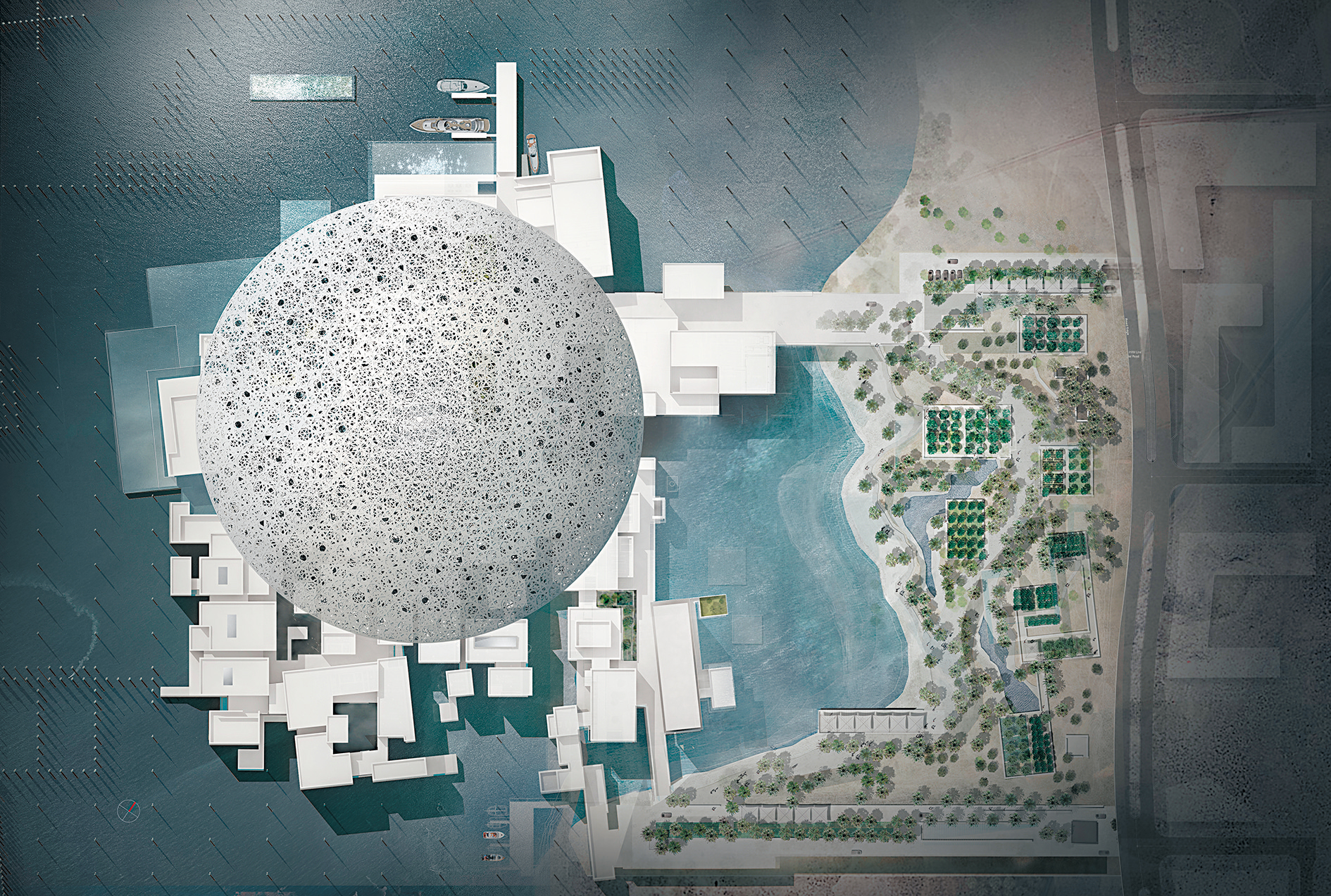

Aufsicht auf Kuppel; Grafik: Atelier Jean Nouvel

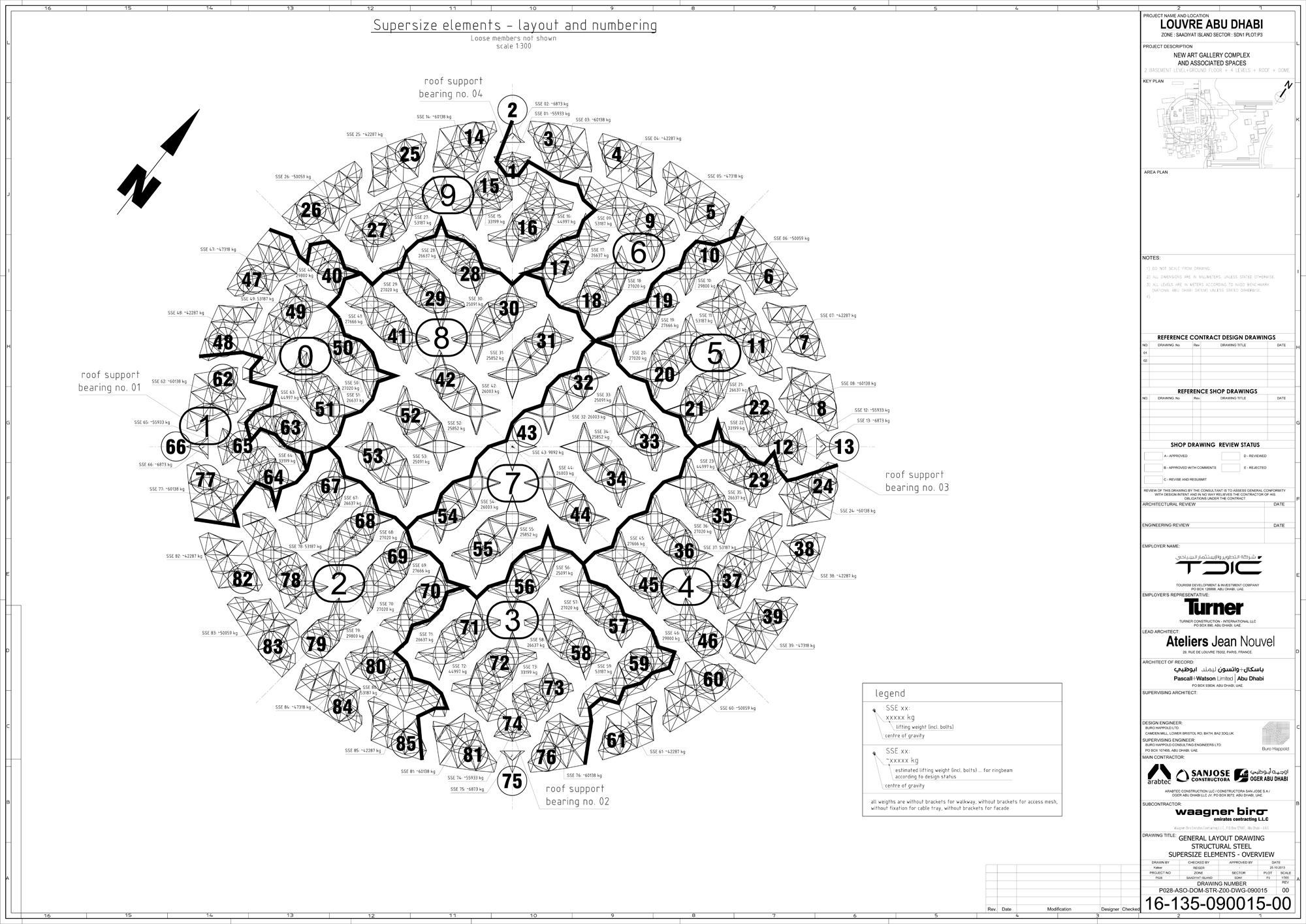

Unterteilung der Kuppelkonstruktion in 85 Super Sized Elements SSE; Grafik: Waagner Biro

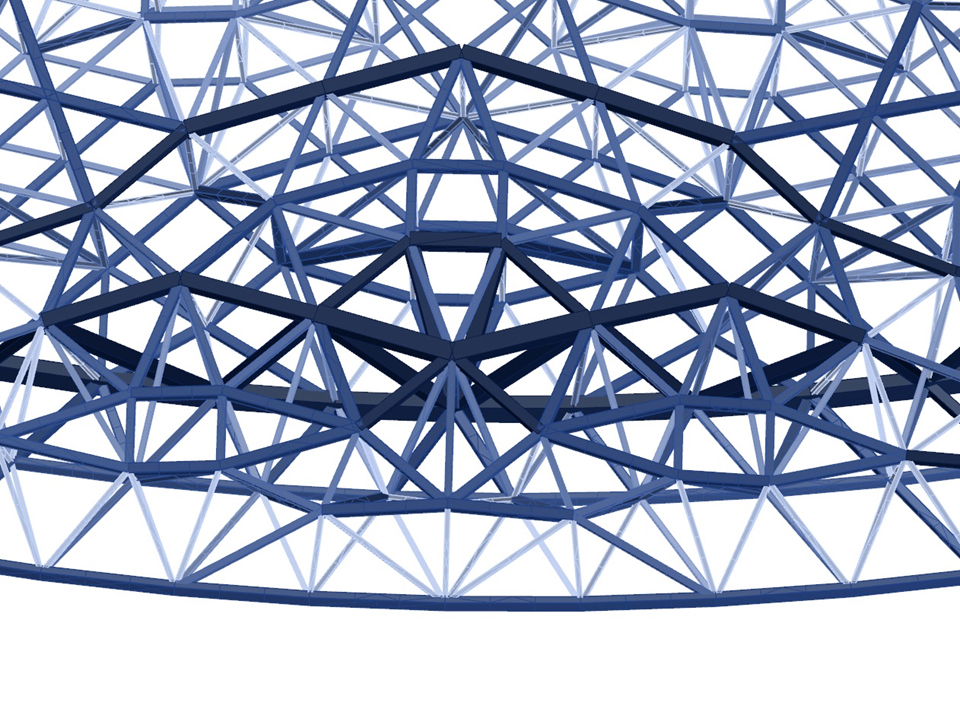

3D-BIM Modell. An den vier Auflagern nehmen die Dimensionen der Stahlprofile zu. Grafik: Waagner Biro

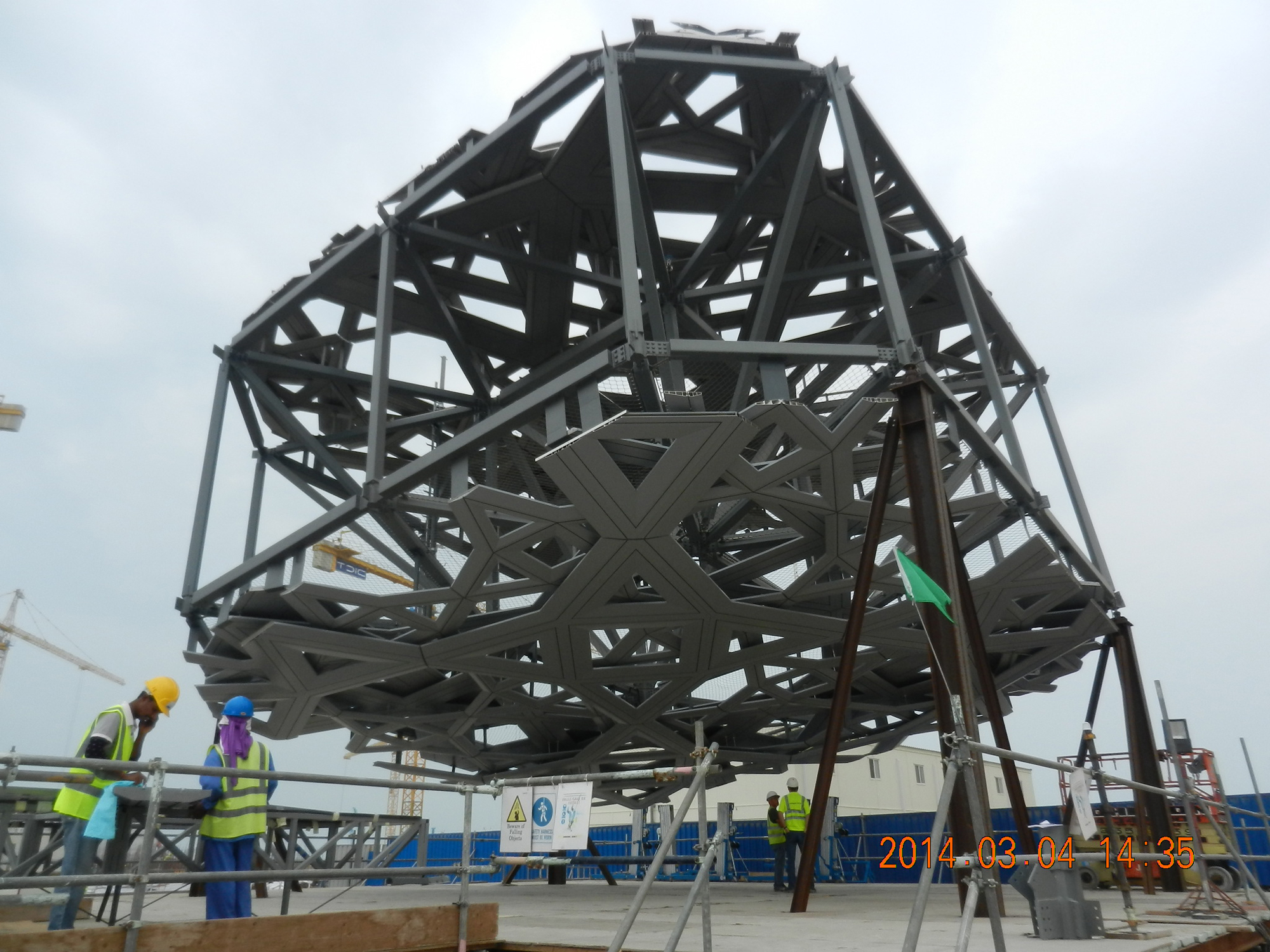

Performance-Mock-Up: Ober- und Unterseite der Stahlkonstruktion sind mit je vier Ebenen aus Aluminiummustern bekleidet. Im Inneren garantieren Wartungsstege und Zugangsnetze die Sicherheit beim Begehen. Foto: Waagner Biro

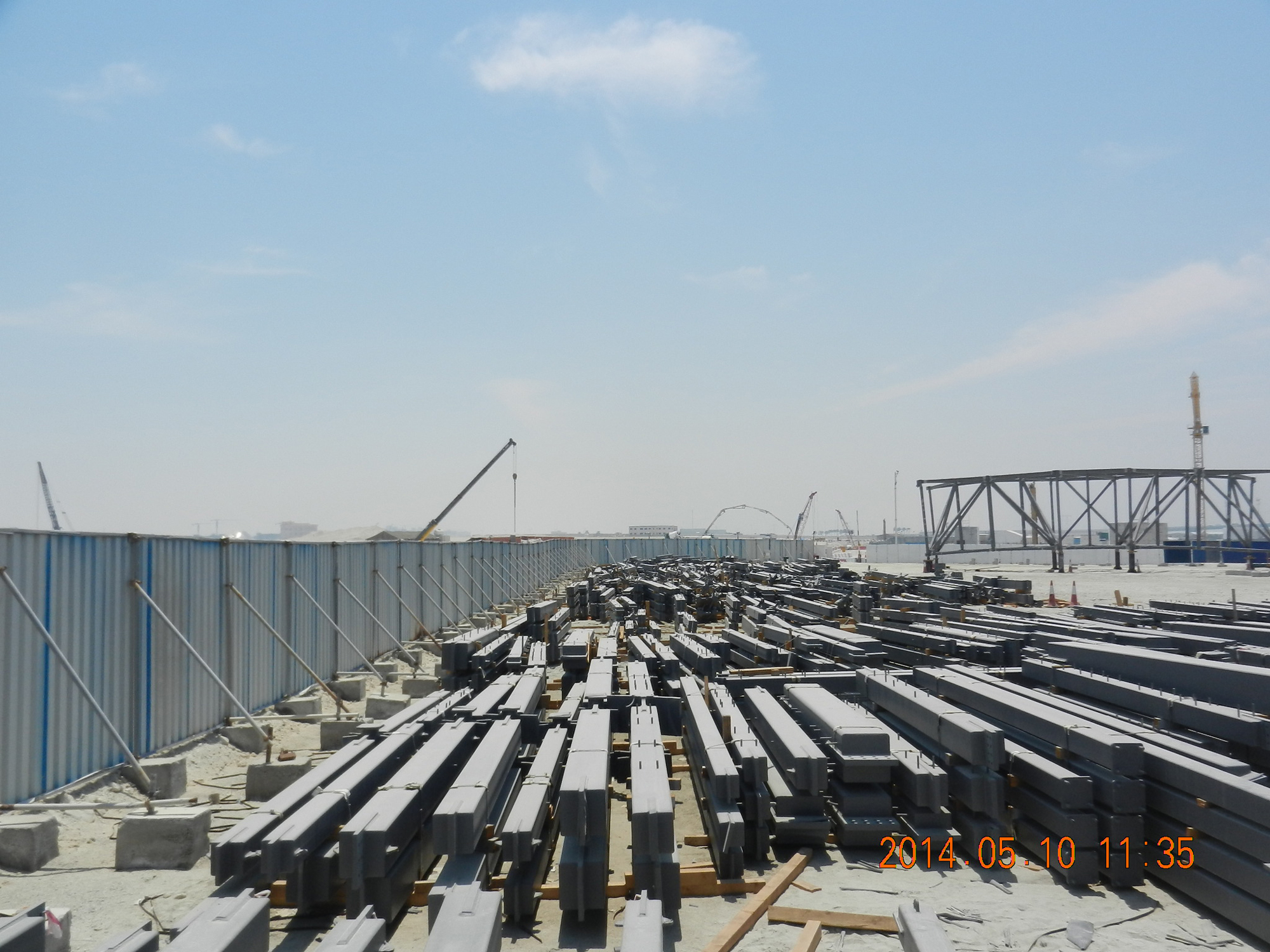

Die vorgefertigten SSE werden durch lose Stahlprofile miteinander verbunden. Foto: Waagner Biro

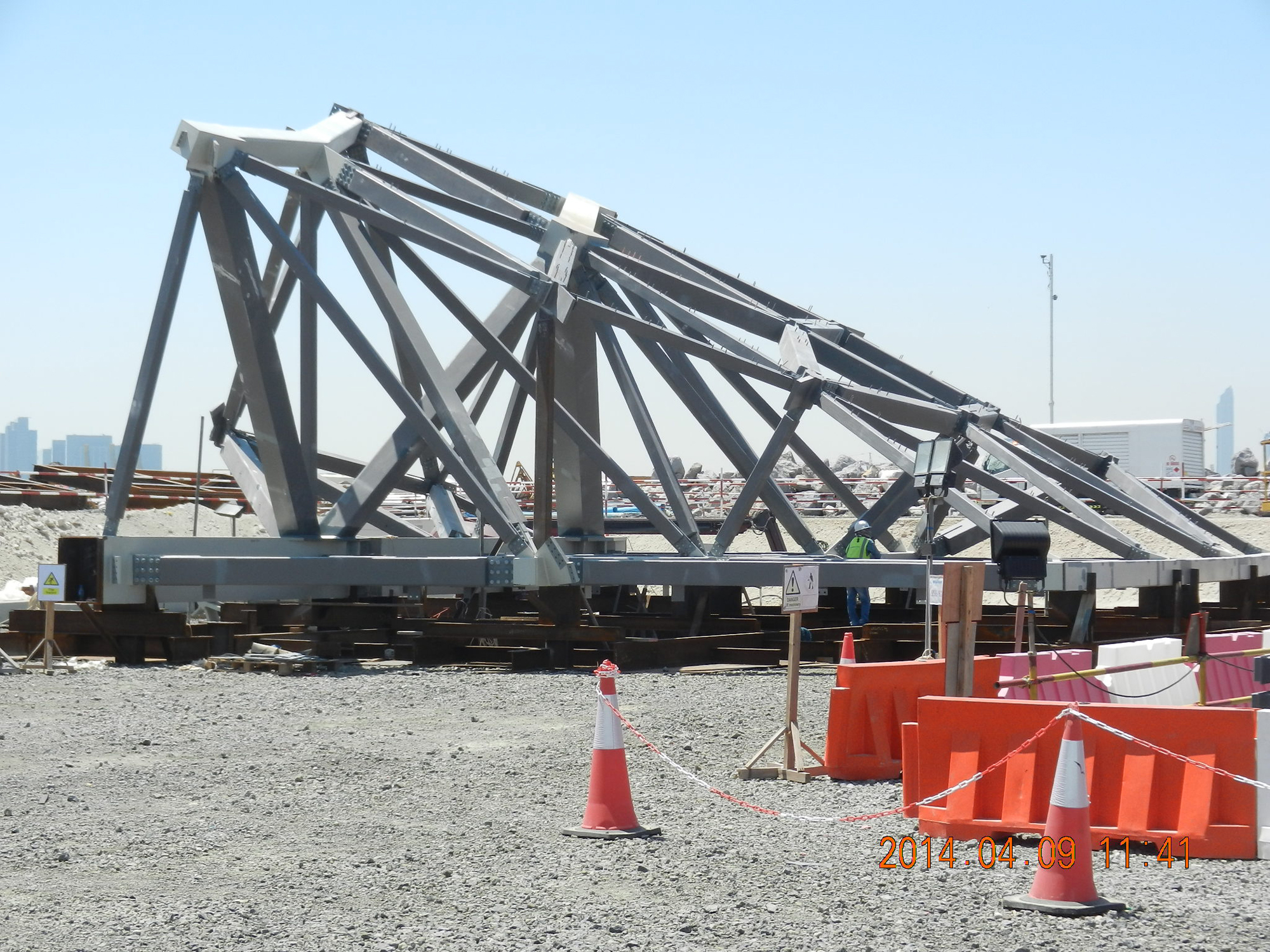

Super Sized Element SSE im Randbereich; Foto: Waagner Biro

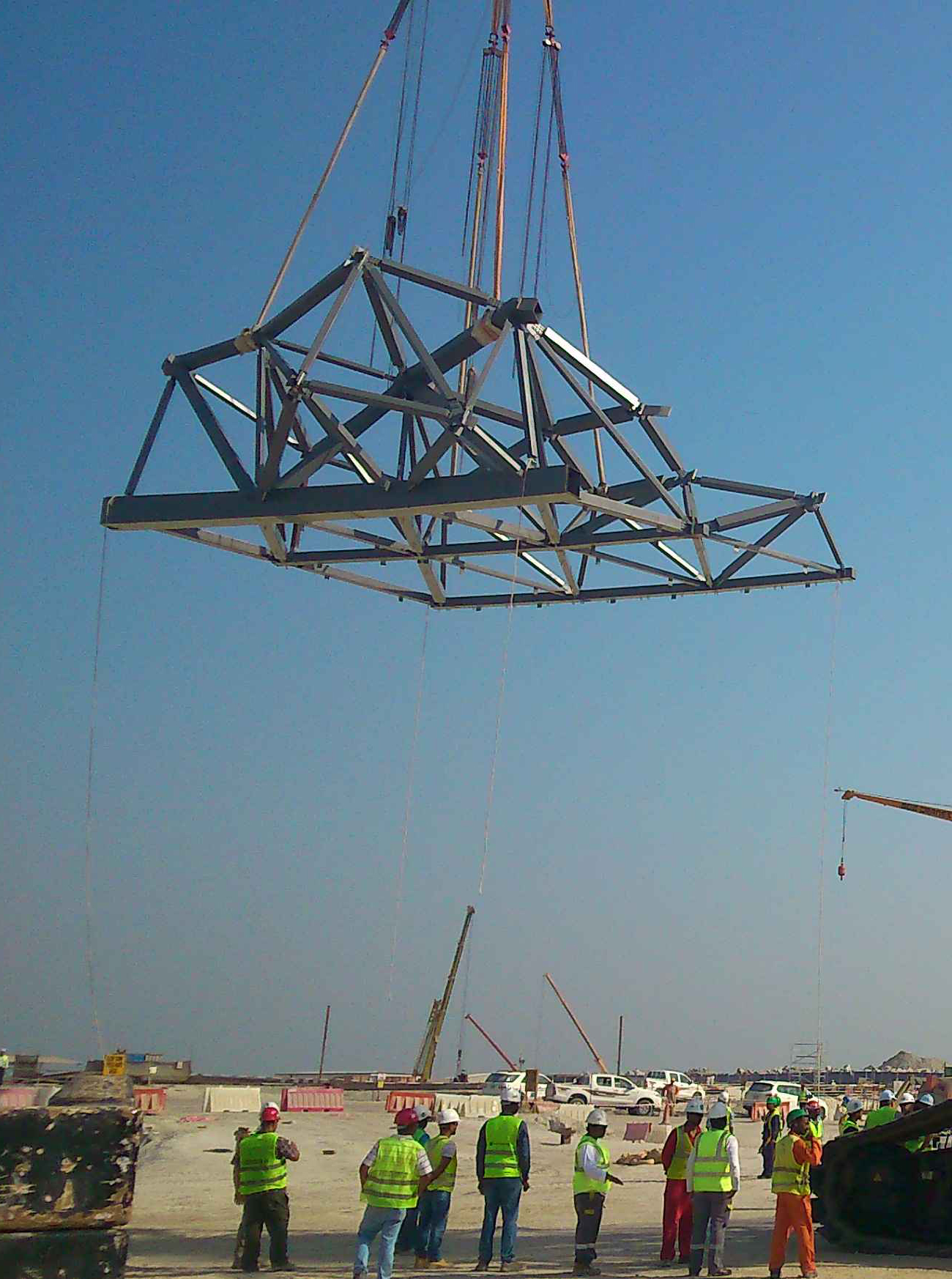

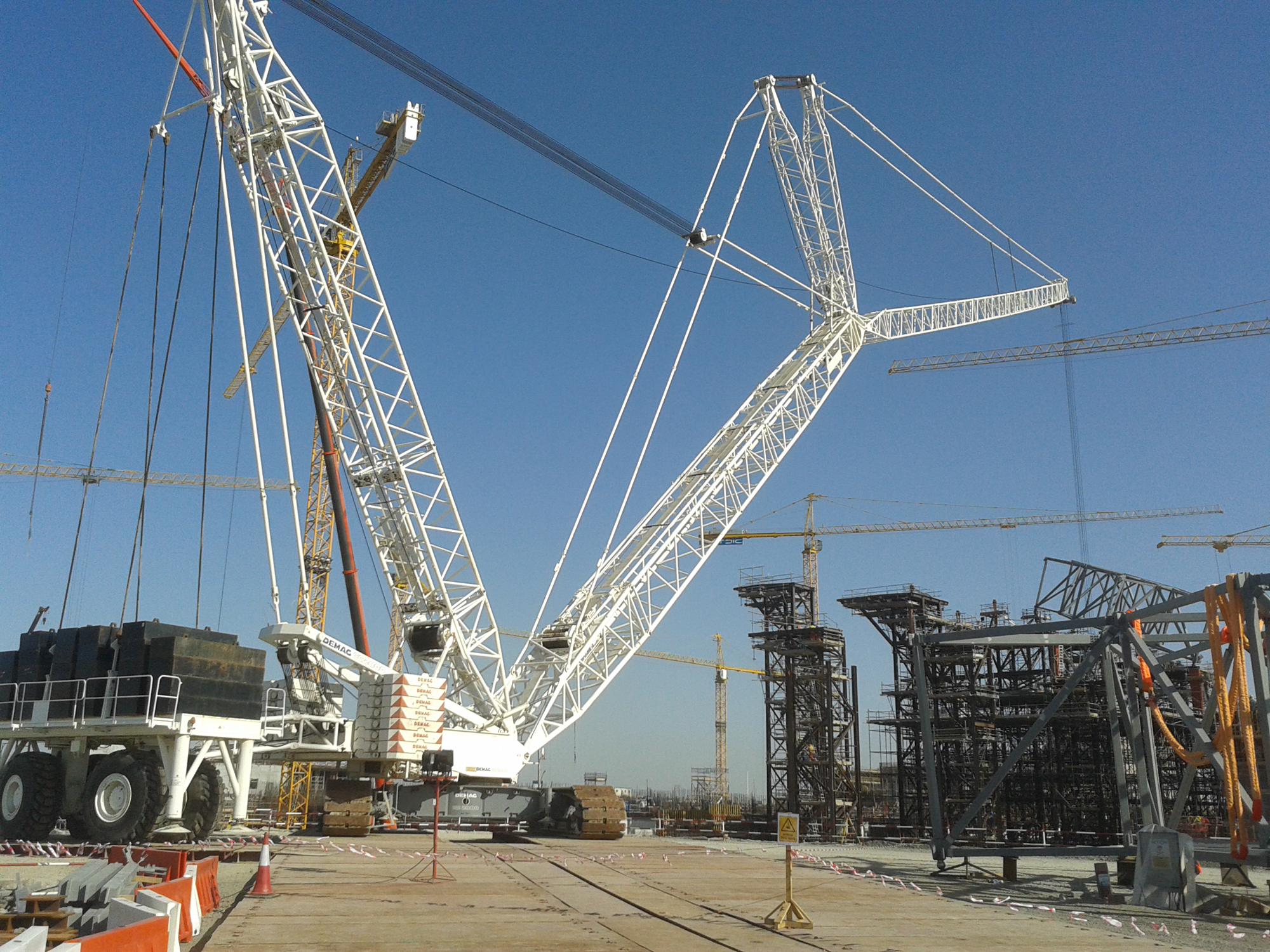

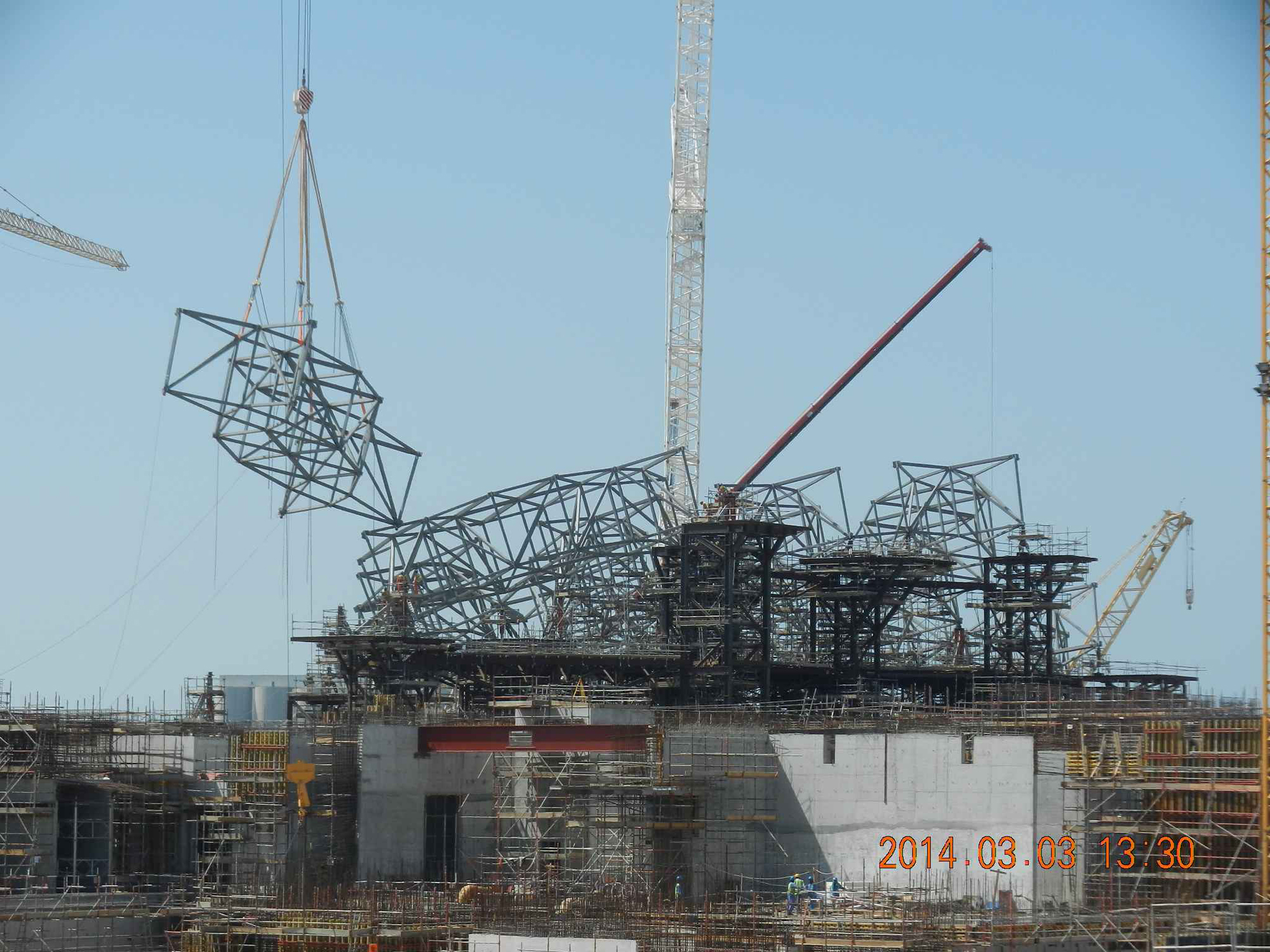

Versetzen der SSE mit mobilen Schwerlastkränen; Foto: Waagner Biro

Versetzen der SSE mit mobilen Schwerlastkränen; Foto: Waagner Biro

SSE auf temporärem Montageturm; Foto: Waagner Biro

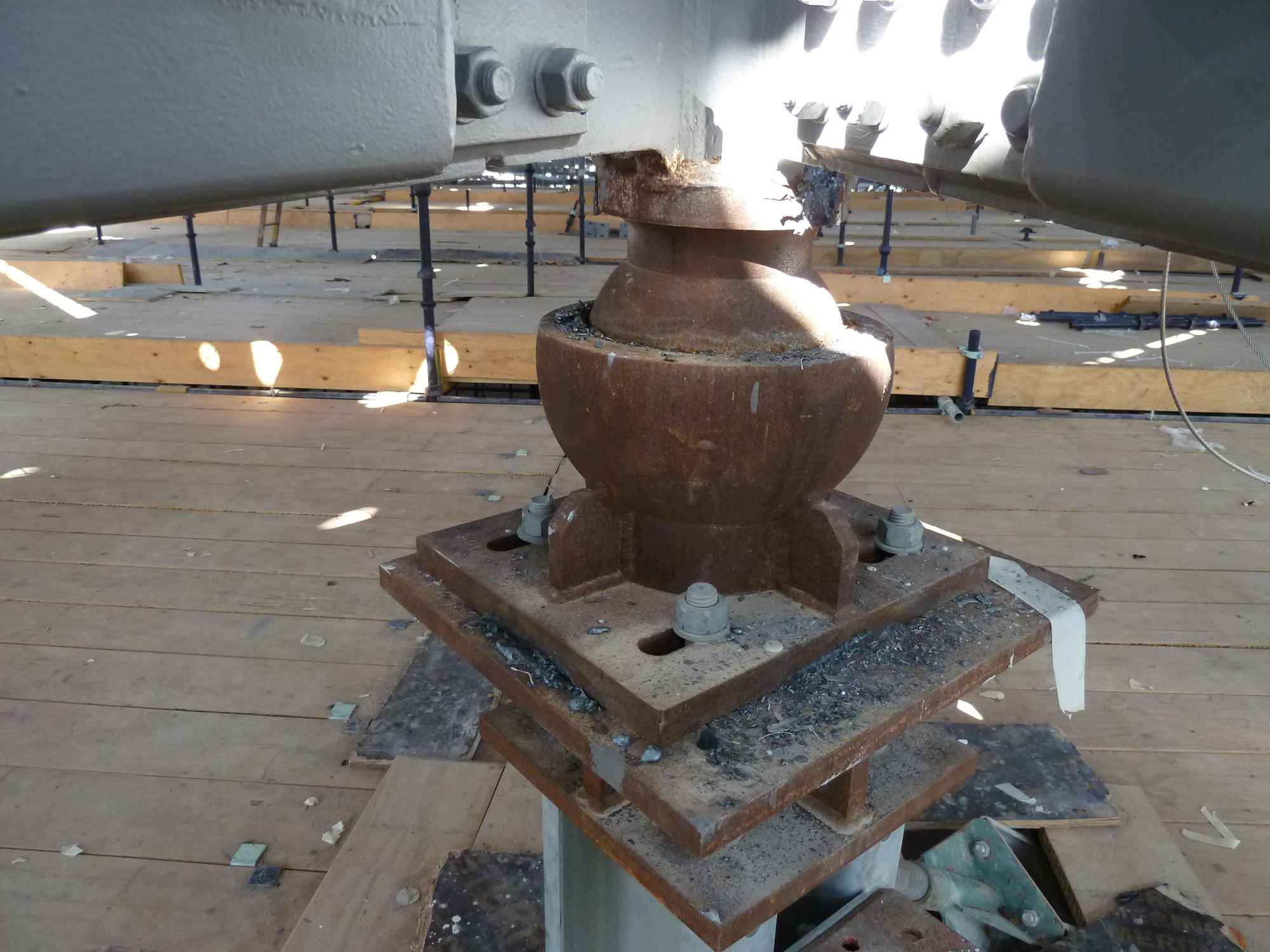

Temporäres Kugelauflager eines Montageturms; Foto: Waagner Biro

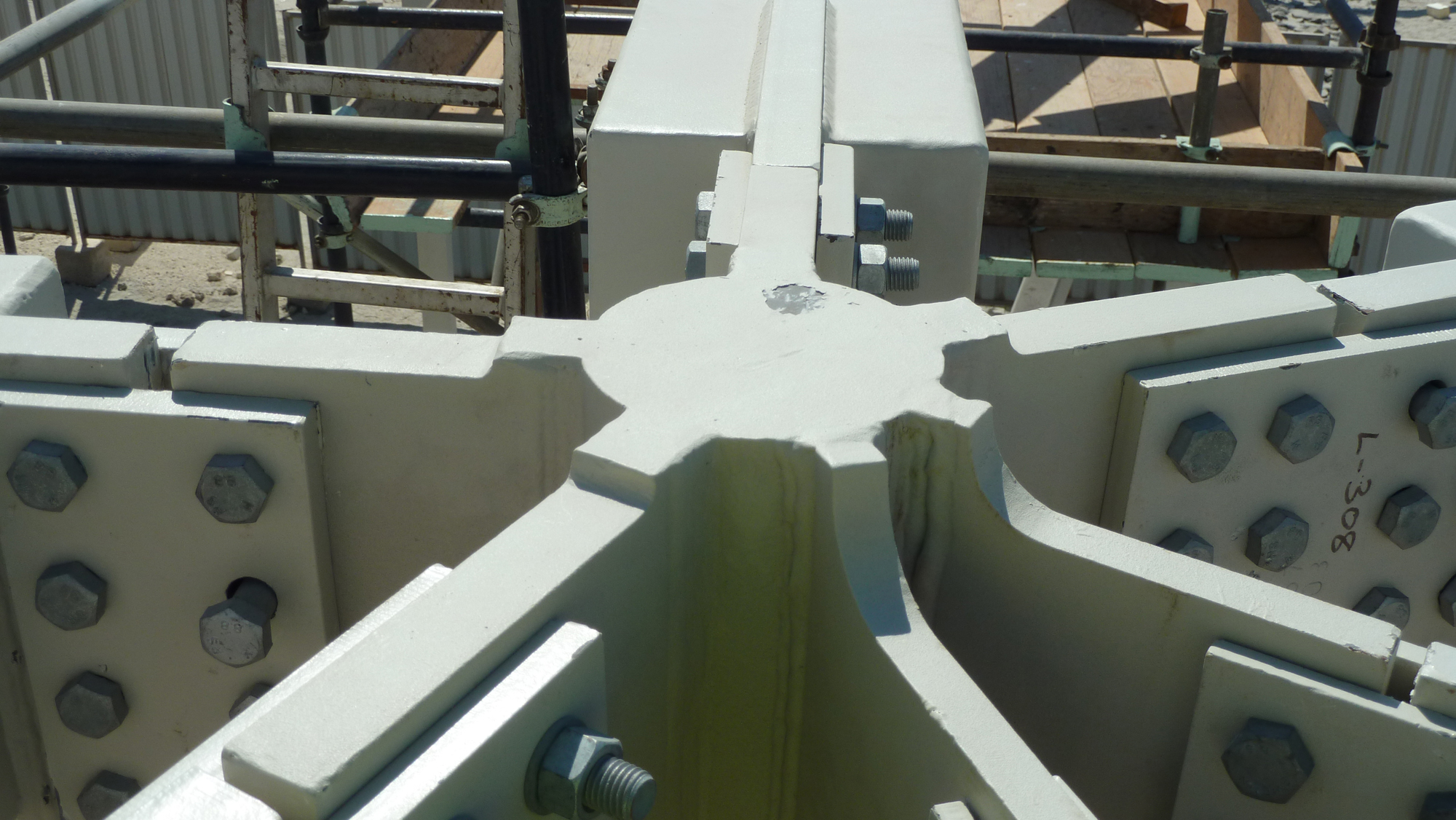

Stahlknoten. Am Auflagerring sind die Verbindungen verschweißt, in weniger belasteten Bereichen verschraubt. Foto: Waagner Biro

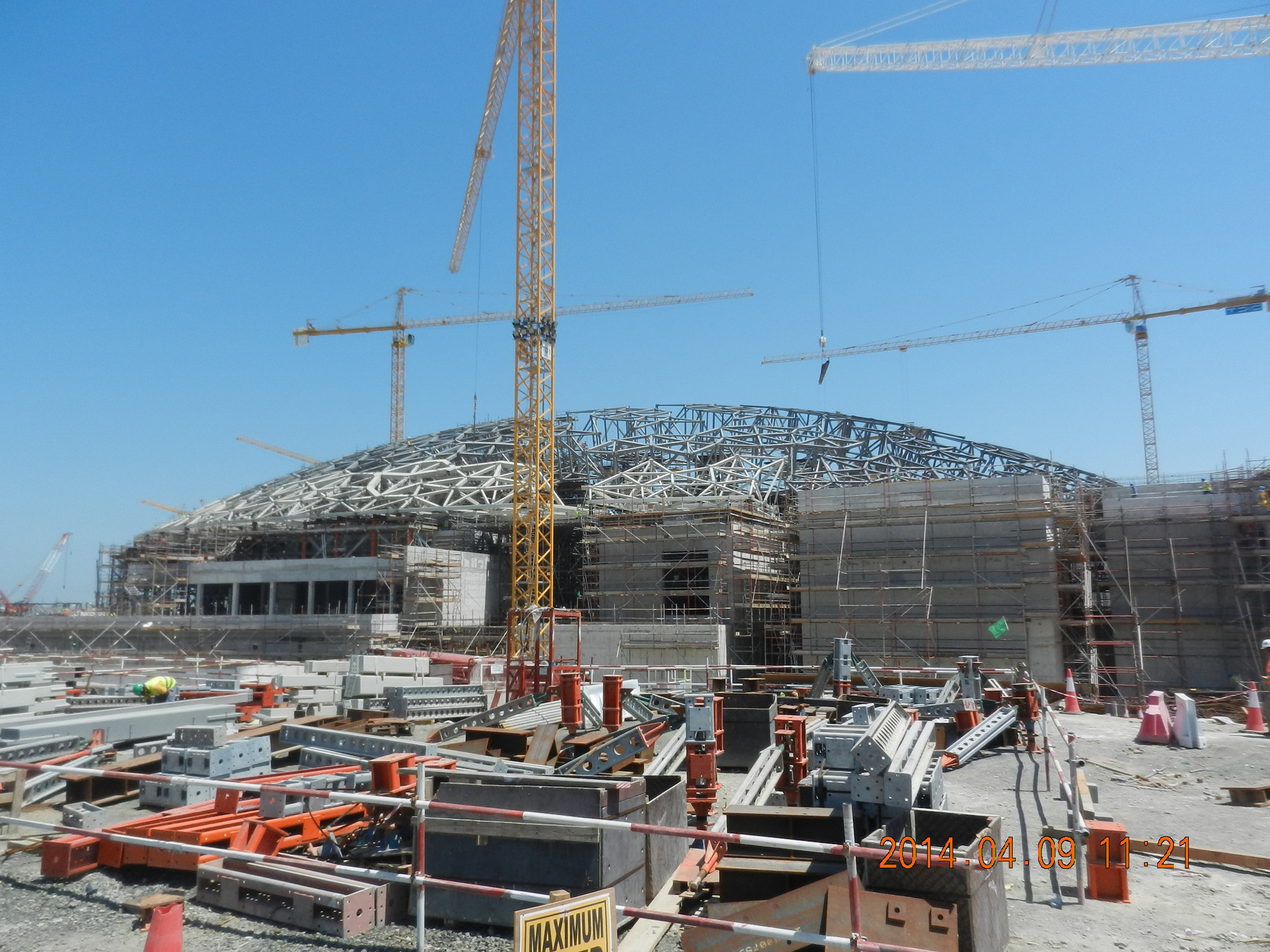

Montage der SSE auf den temporären Montagetürmen; Foto: Waagner Biro

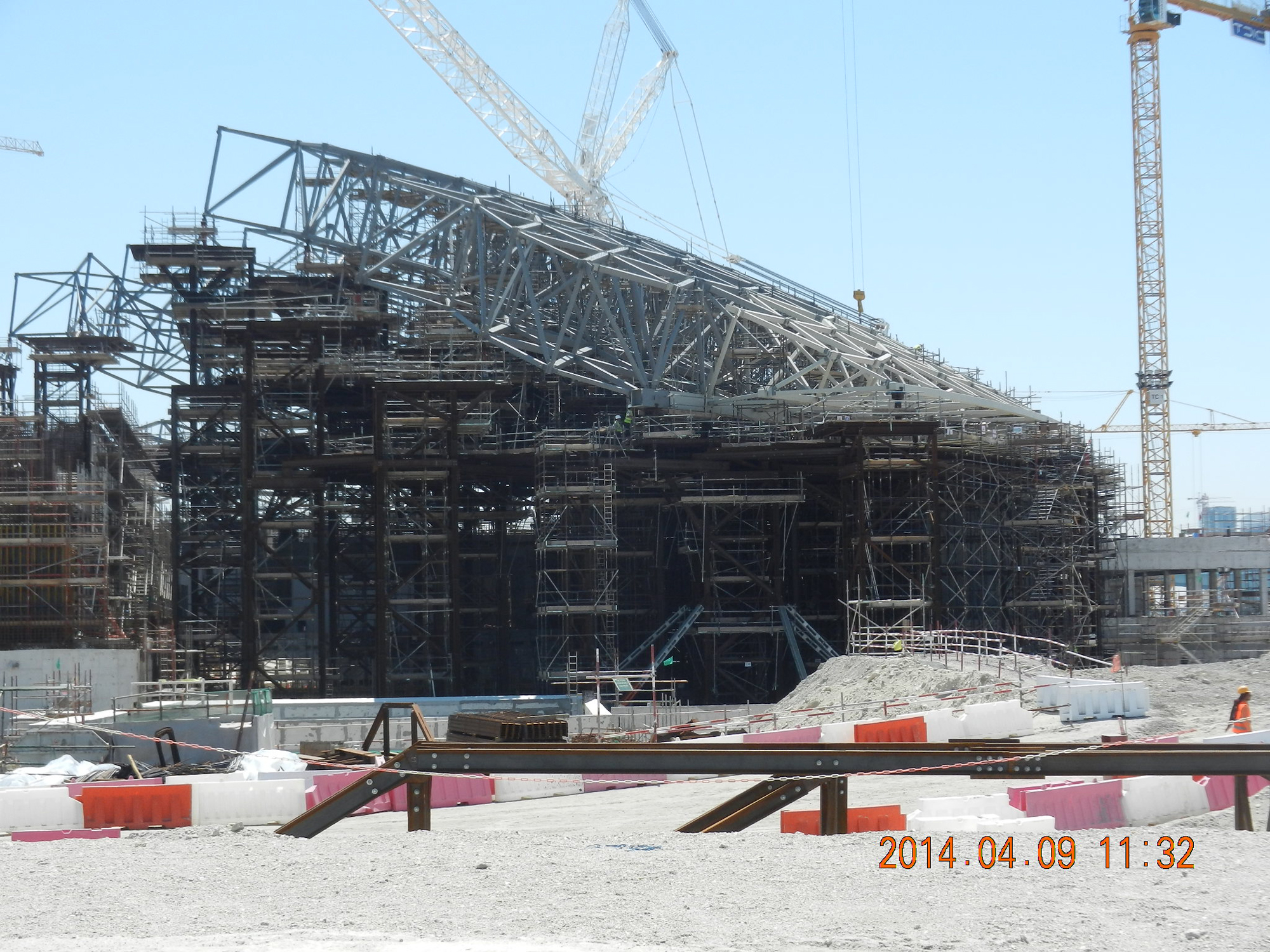

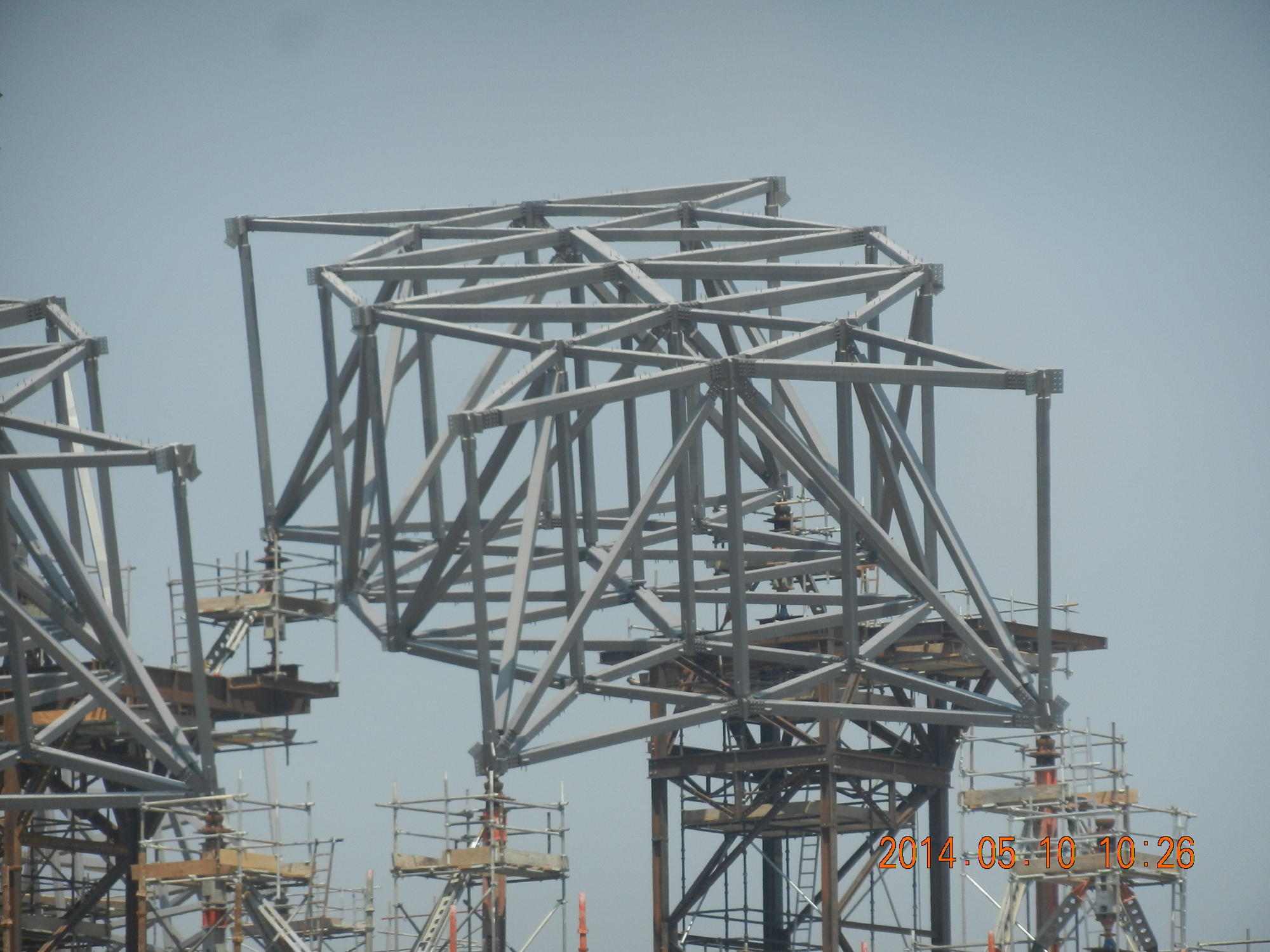

Randbereich, Montage der SSE auf den temporären Montagetürmen; Foto: Waagner Biro

Der Abstand der montierten SSE wird mit Losestäben geschlossen. Foto: Waagner Biro

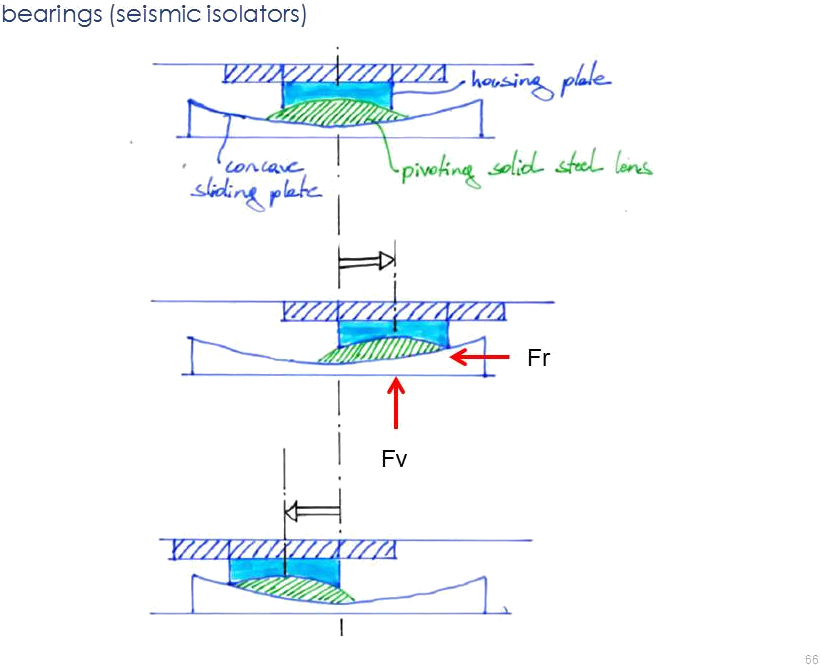

Wirkungsweise der vier Auflager bei Erdbeben: Nach einer kurzen Horizontalbewegung zentriert sich das Auflager wieder von selbst. Grafik: Waagner Biro

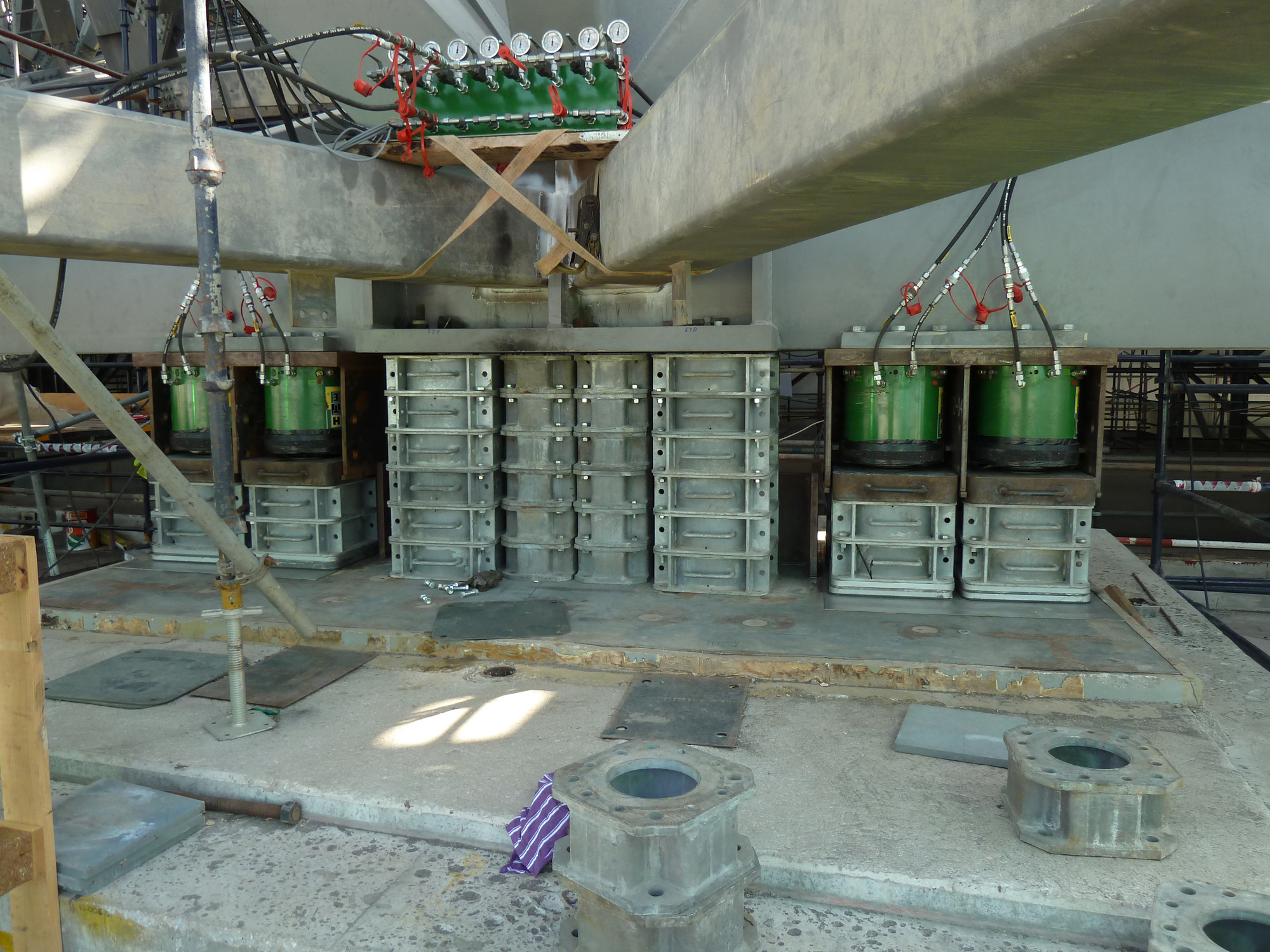

Einbringen der vier Auflager: Mit hydraulischen Pressen beiderseits der Auflagerposition wird die gesamte Kuppel simultan angehoben und nach Erreichen des Hubmaximums mit Abstandshaltern unterstützt. Dieser Vorgang wird mehrmals wiederholt. Nach Einbringen der Auflager wird die Kuppel auf diese Weise wieder stufenweise abgelassen. Foto: Waagner Biro

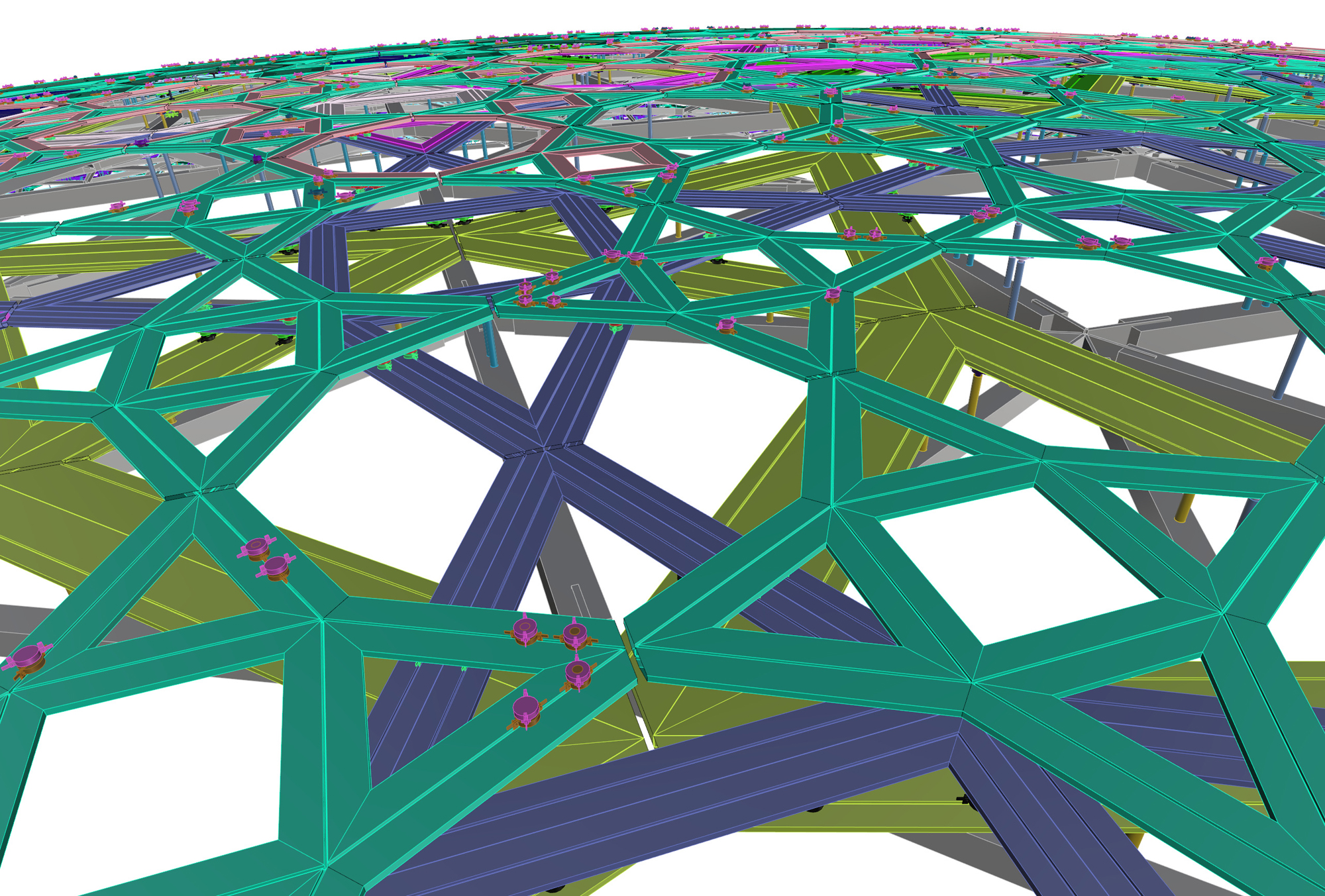

3D BIM Modell der Bekleidung aus Aluminiumprofilen an Ober- und Unterseite der Stahlkonstruktion. Grafik: Waagner Biro

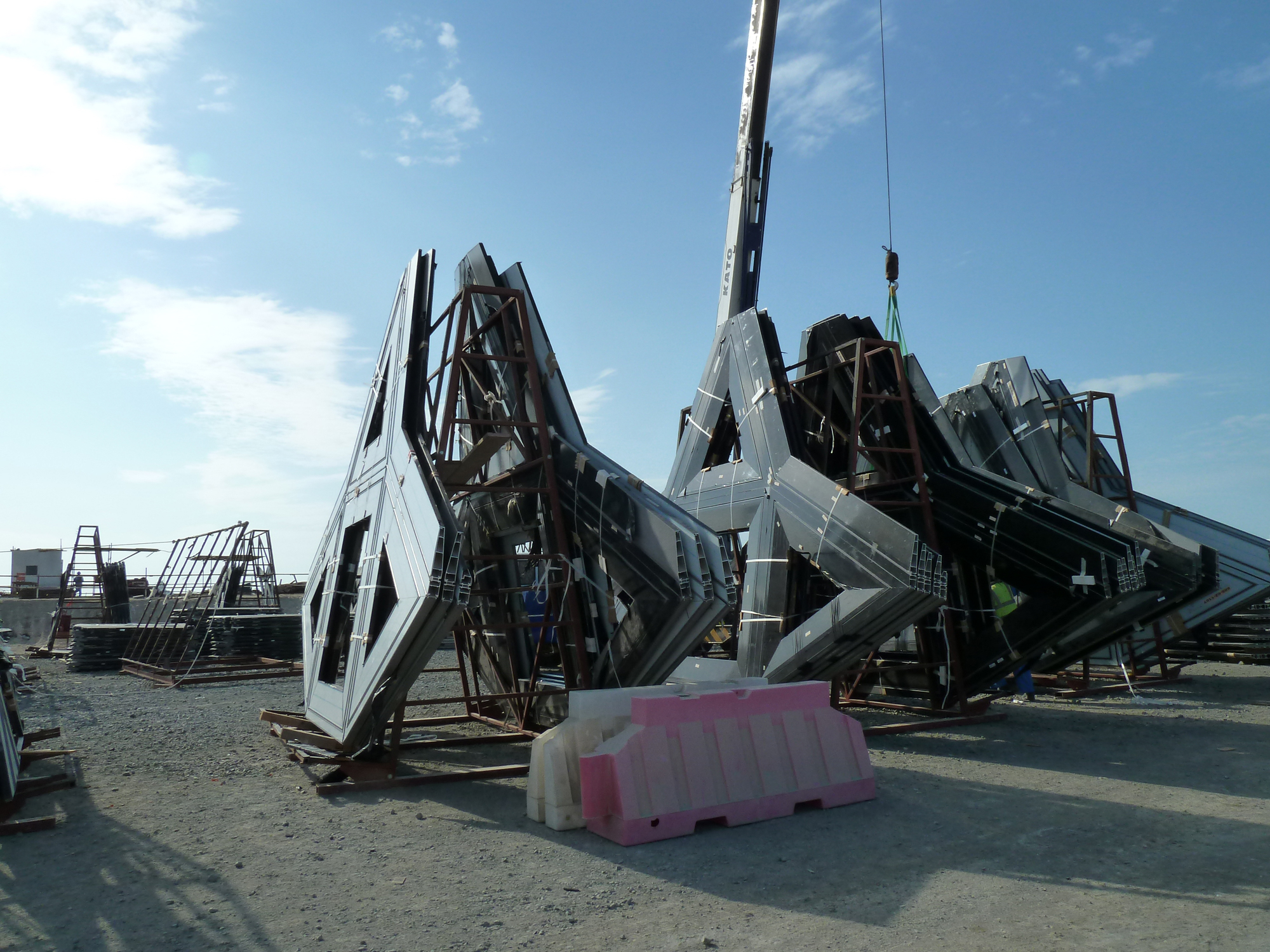

Aluminiumsterne, aus denen die Ebenen der Bekleidung zusammengesetzt sind. Foto: Waagner Biro

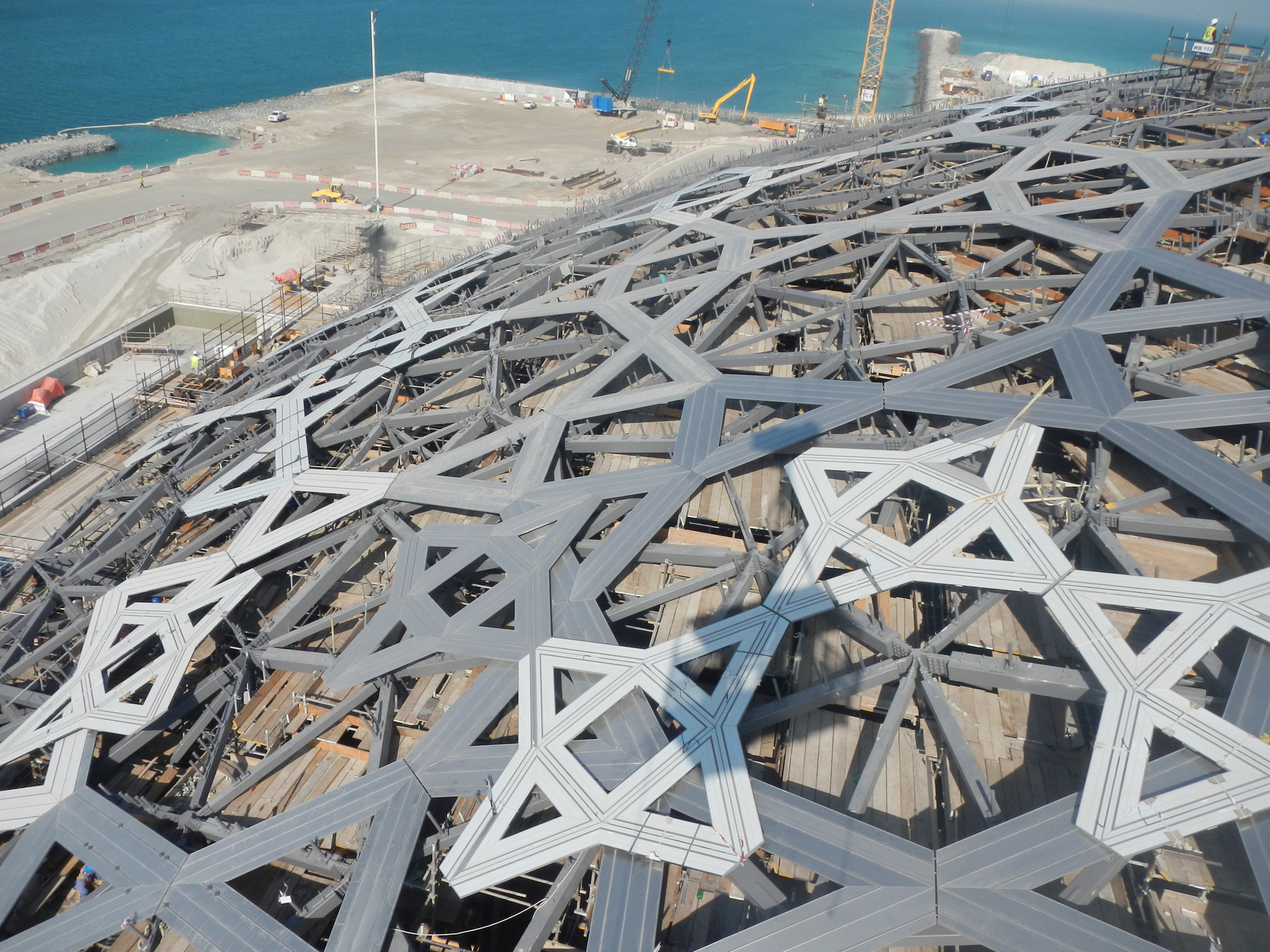

Stahlkonstruktion mit Montageplattform. Die ersten zwei Ebenen der Aluminiumbekleidung werden montiert. Foto: Waagner Biro

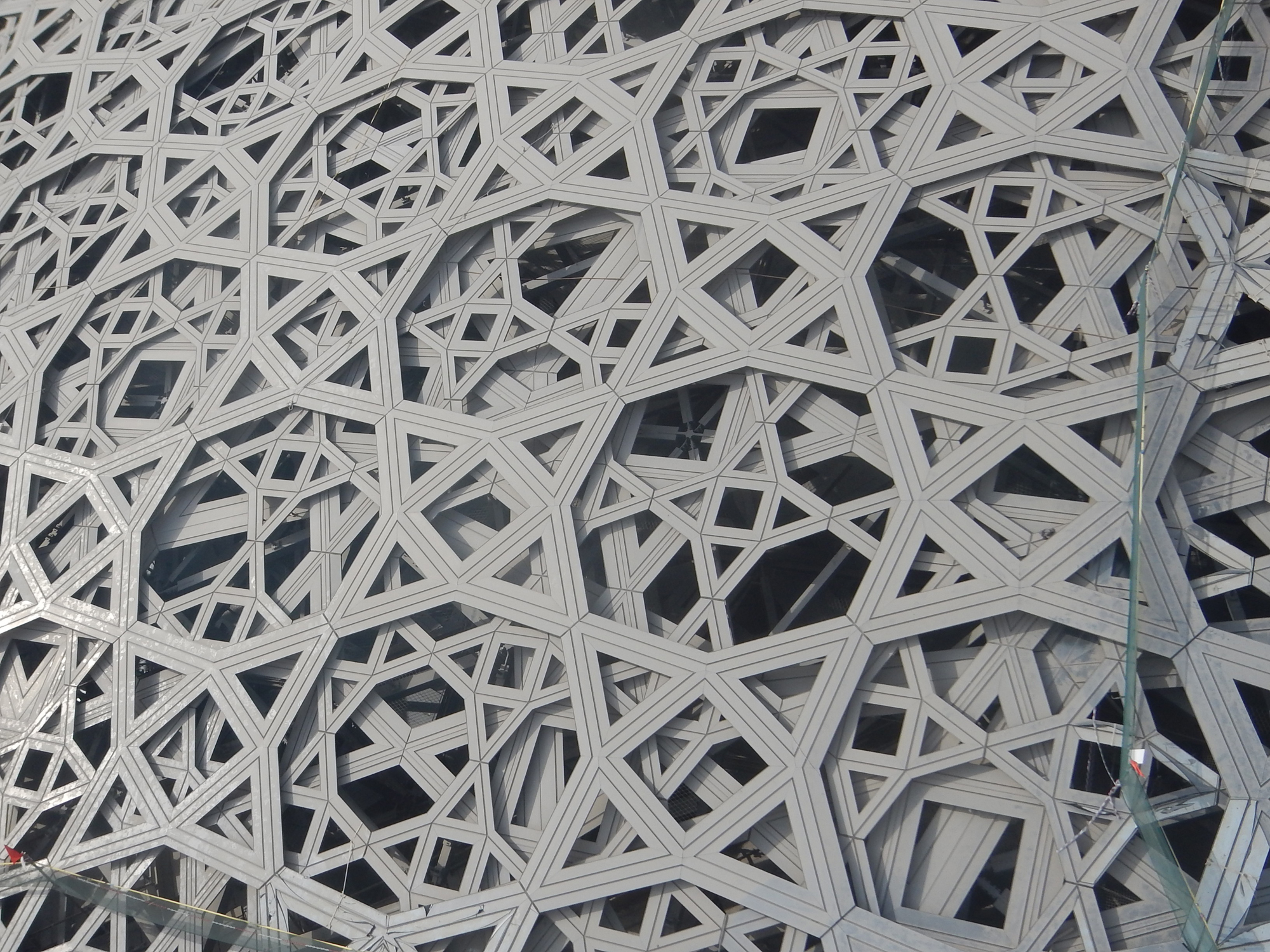

Alle vier Ebenen der Bekleidung sind montiert. Die Lage und Größe der Öffnungen ist nach erwünschtem Lichteinfall exakt geplant. Foto: Waagner Biro

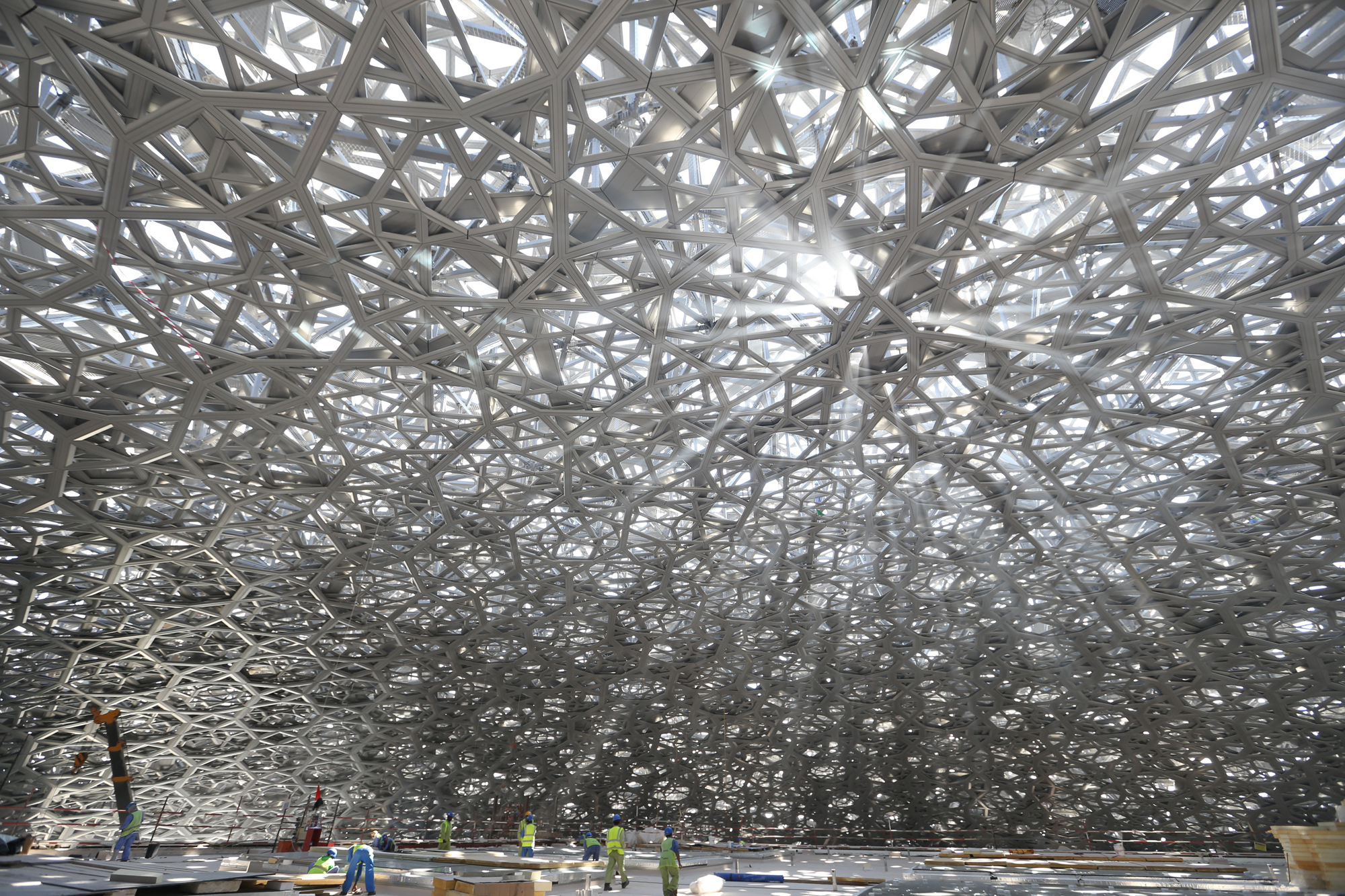

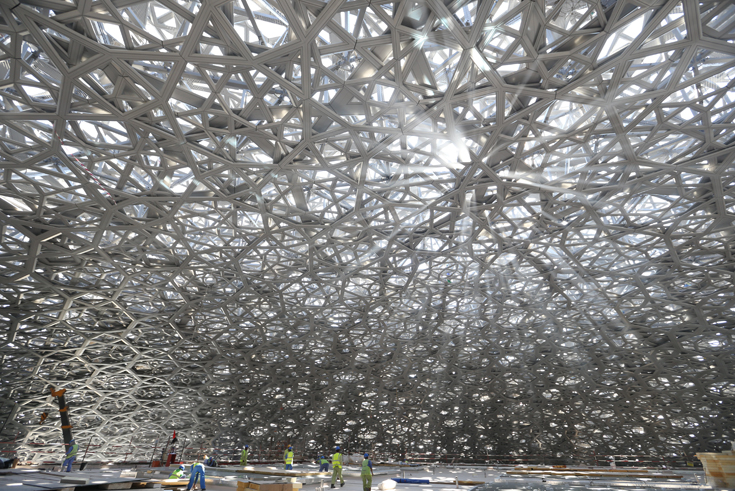

Fertige Kuppel vom Dach eines Ausstellungskubus gesehen. Die Lichtbündel entsprechen der beabsichtigten Wirkung des »Rain of Light«. Foto: Waagner Biro

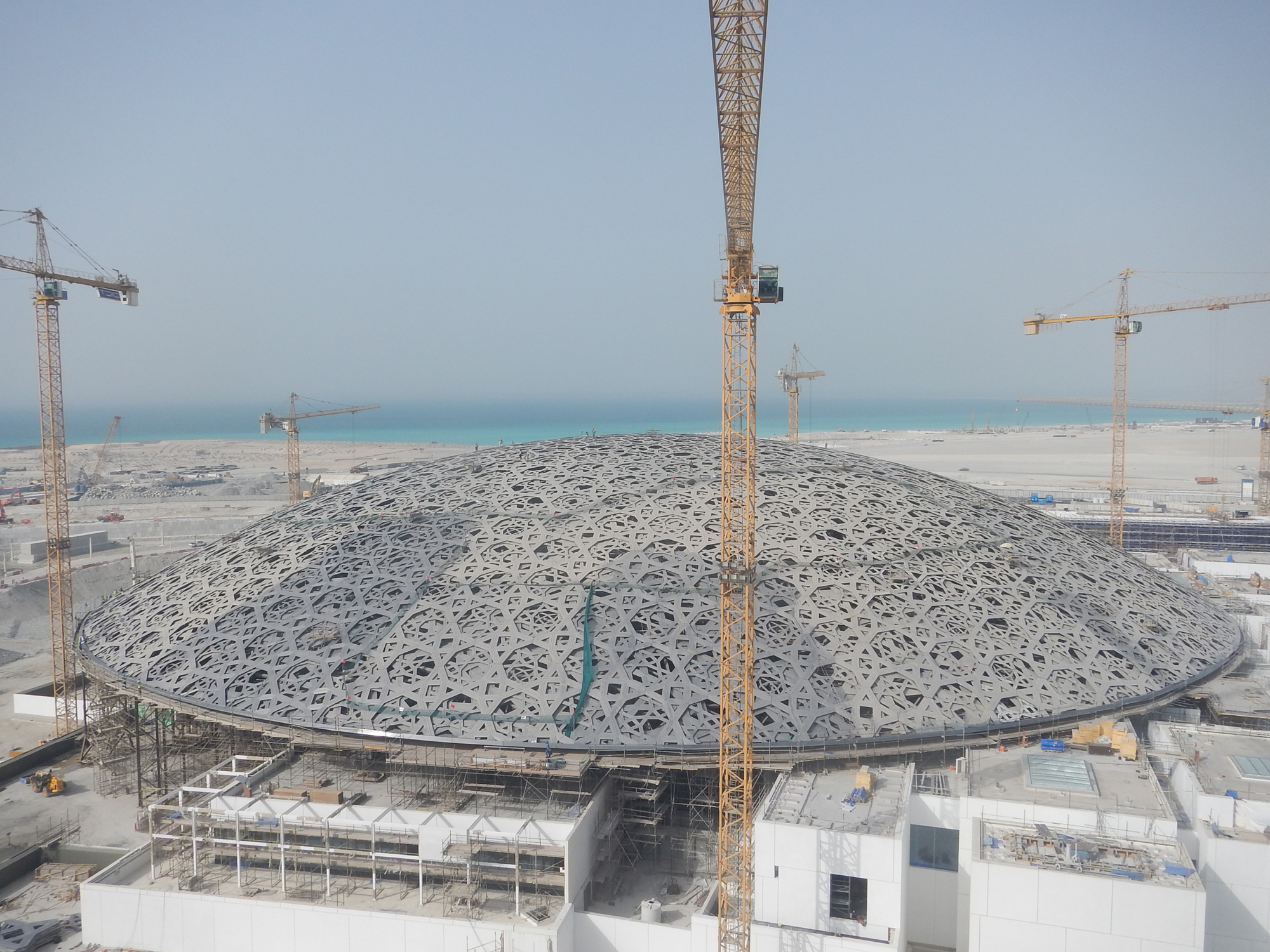

Die fertige Kuppel. Die Wasserbassins um das Museum und im Museum sind noch nicht geflutet. Foto: Waagner Biro

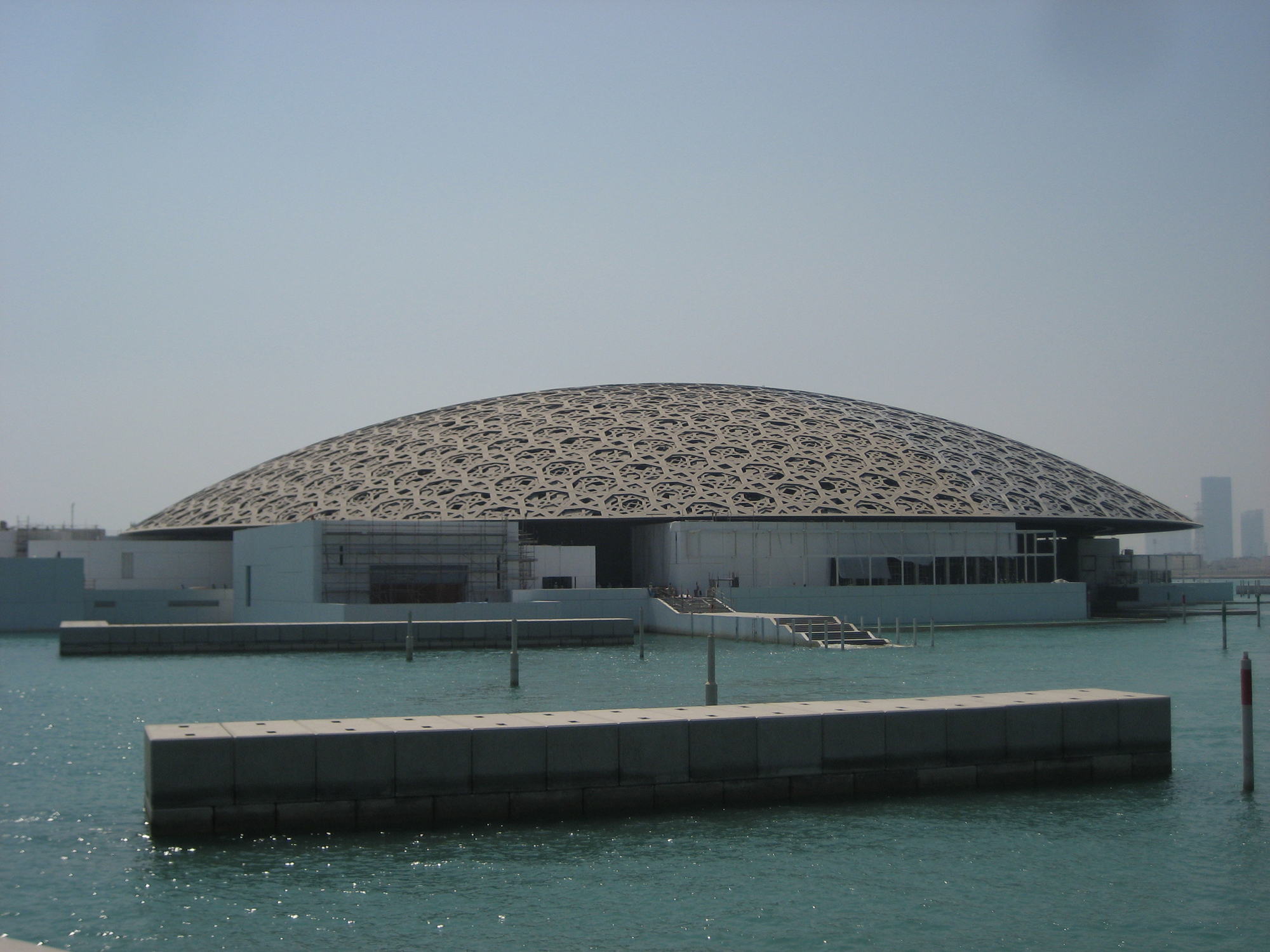

Der Louvre Abu Dhabi nach dem Fluten der Bassins. Foto: Waagner Biro
