Dämmstoffplatten in drückendem Wasser
Museumsneubau unter historischer Halle in Ingolstadt
© Austrotherm

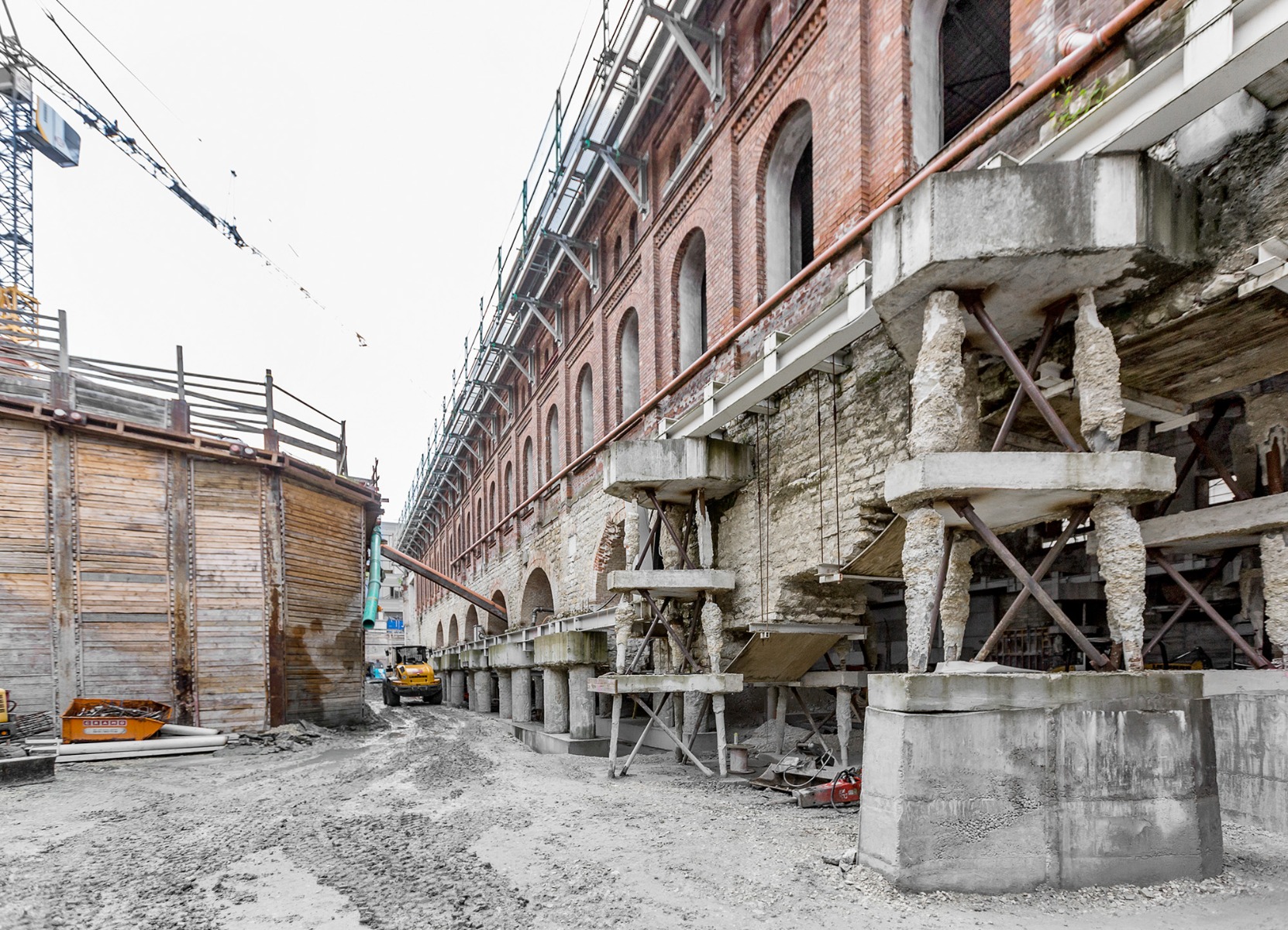

In Ingolstadt entsteht ein neues Kunst- und Designmuseum – in einer denkmalgeschützten ehemaligen Gießereihalle. Das neue Museum für Konkrete Kunst und Design (MKKD) ersetzt das bisherige Museum für Konkrete Kunst (MKK). In einer einzigartigen Architektur bietet es rund fünfmal mehr Raum inklusive Flächen für die Museumspädagogik, Café, Veranstaltungsbereich und Museumsshop. Den ausgeschriebenen Wettbewerb gewannen die Wiener Querkraft Architekten. Mit ihrem Entwurf wird die historische Halle nahezu erhalten. Dafür musste das 1882 errichtete Gebäude komplett auf Großbohrpfählen abgelastet werden.
Neues Geschoss unter dem Bestand

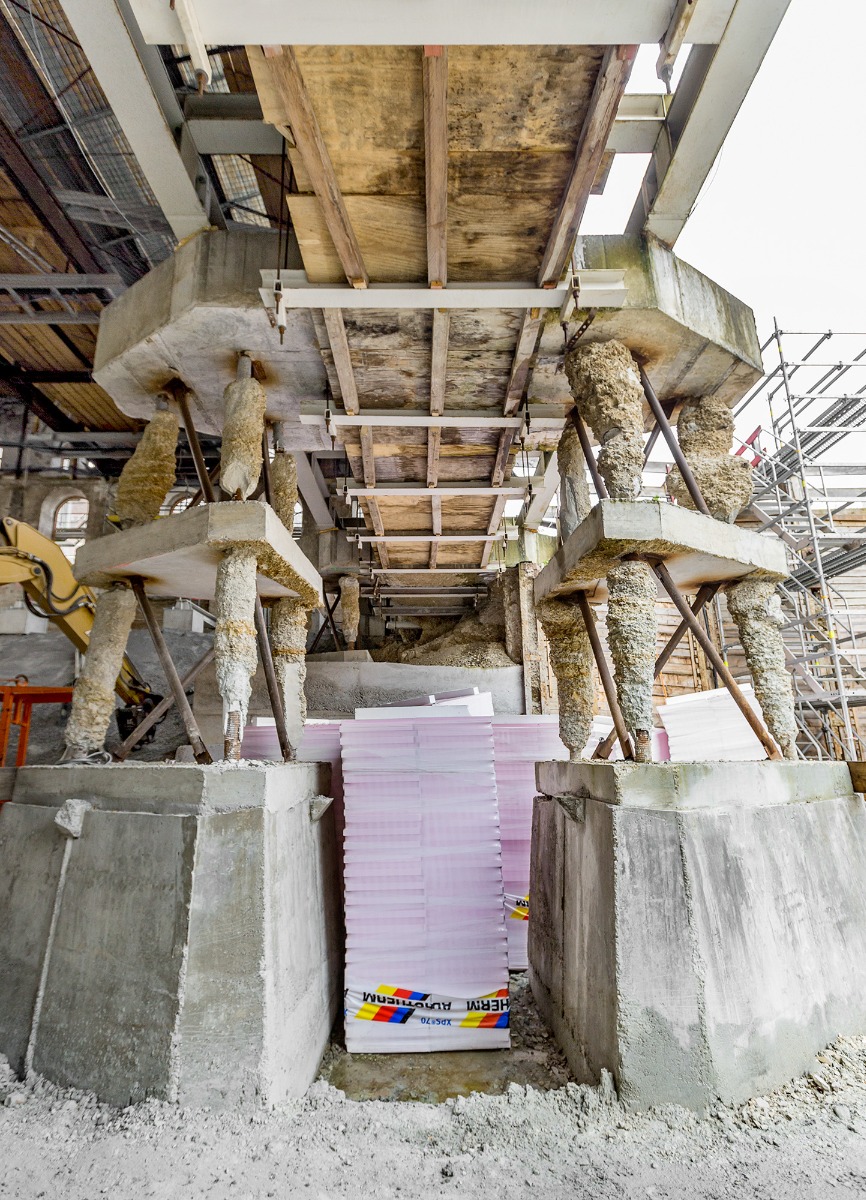

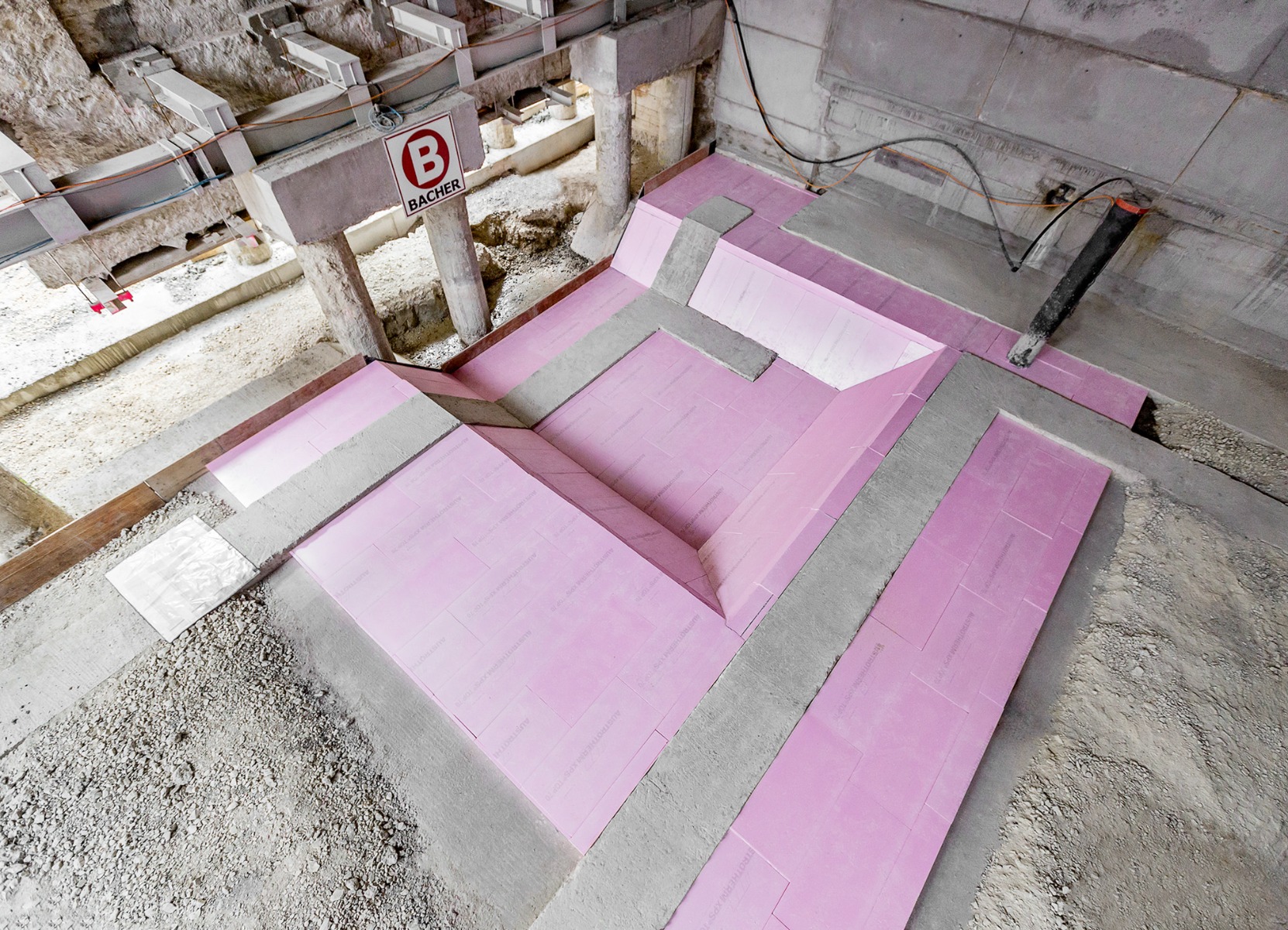

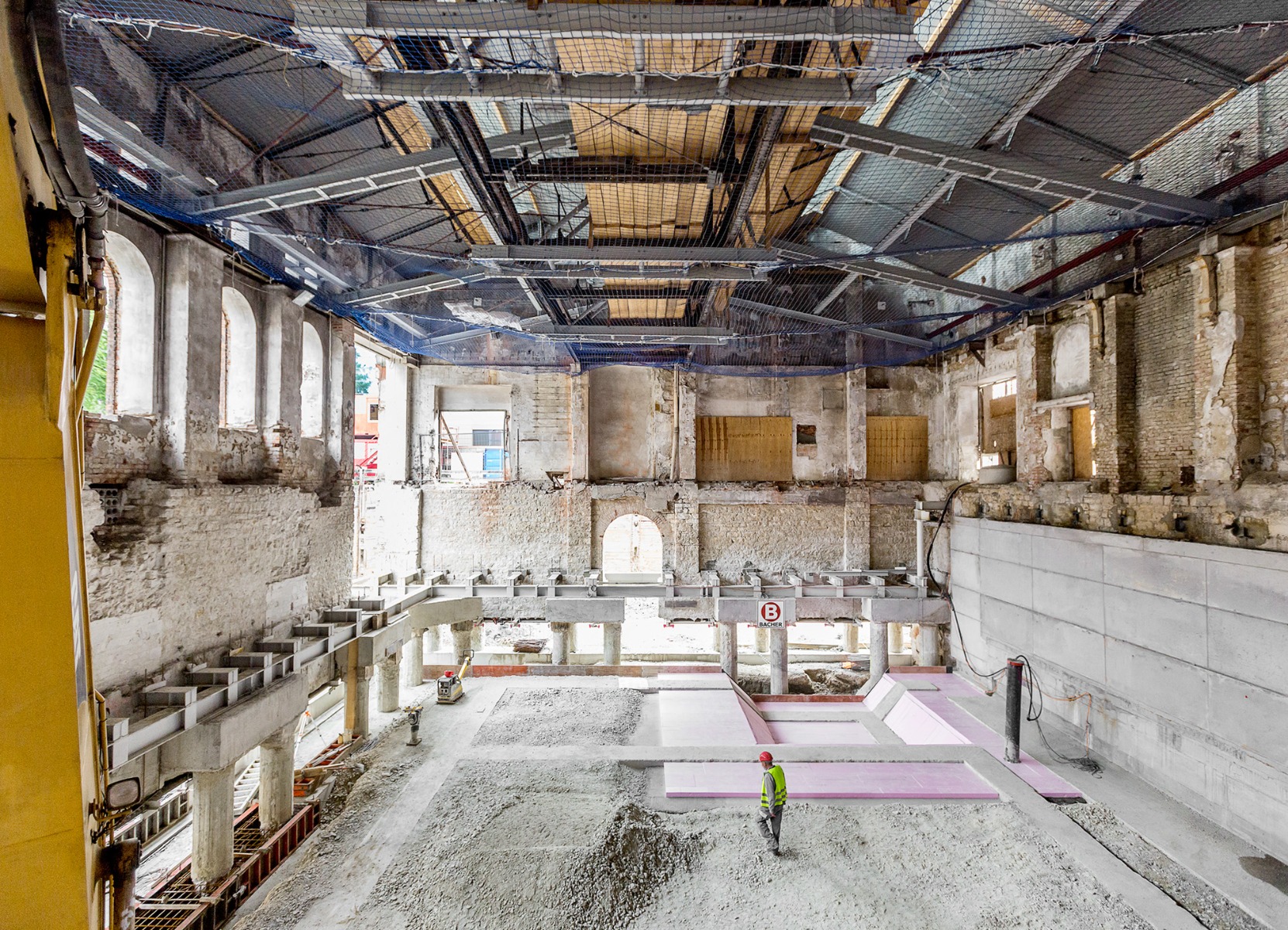

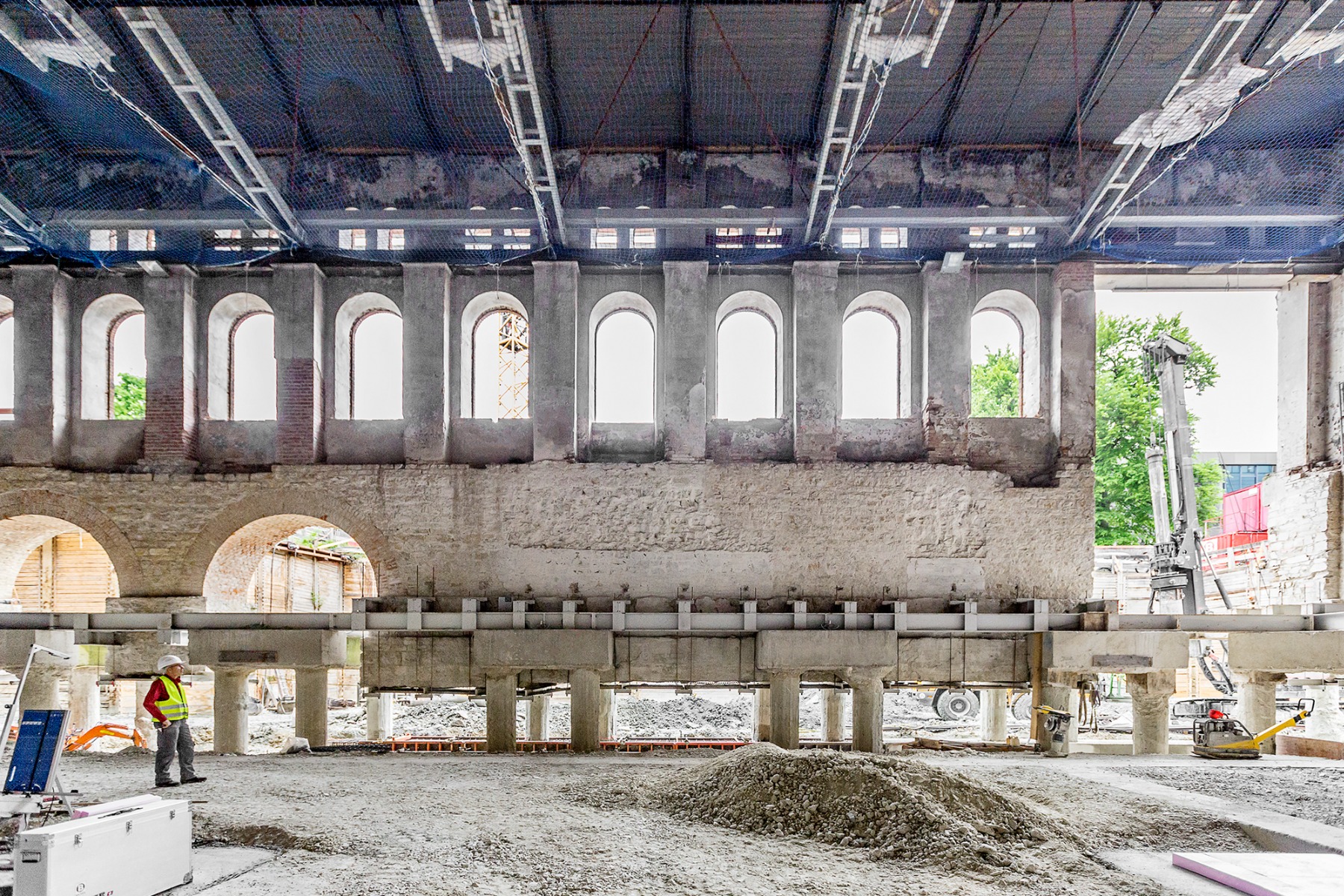

Unter dem Bestand entstand ein vollständiges neues Geschoss mit rund 2000 m² Ausstellungsfläche – eine Herausforderung für den Spezialtiefbau sowie hinsichtlich der Dämmung der Aufzugsunterfahrten. Hier kamen 10 cm starke XPS TOP 70 SF Platten von Austrotherm zum Einsatz, deren Funktionsfähigkeit selbst beim 5 m tiefen Eintauchen in drückendes Wasser nicht beeinträchtigt wird. Dafür wurden zunächst 72 bis zu 15 m tiefe Großbohrpfähle im tragenden Baugrund errichtet, die auch die zeitgleichen archäologischen Ausgrabungen bis in eine Tiefe von 7,10 m ermöglichen. Untergrundsbedingt waren noch weitere 170 Bohrpfähle notwendig. Erst als die Archäologen keine Funde mehr vermeldeten, konnten die Betonarbeiten für die Bodenplatte starten. Neben den Großbohrpfählen gibt es im westlichen Hallendrittel ein anderes Tragsystem zur temporären Ablastung der Halle, dort wurden 48 Mikropfähle eingebracht. Neben dem Museumsbereich, der sich im Untergeschoss nahezu über die gesamte Fläche von 76 m x 23 m erstreckt, sollen zwei weitere „Museumstaschen“ den Ausstellungsraum nach Norden ergänzen.
Dämmen der Aufzugsunterfahrten

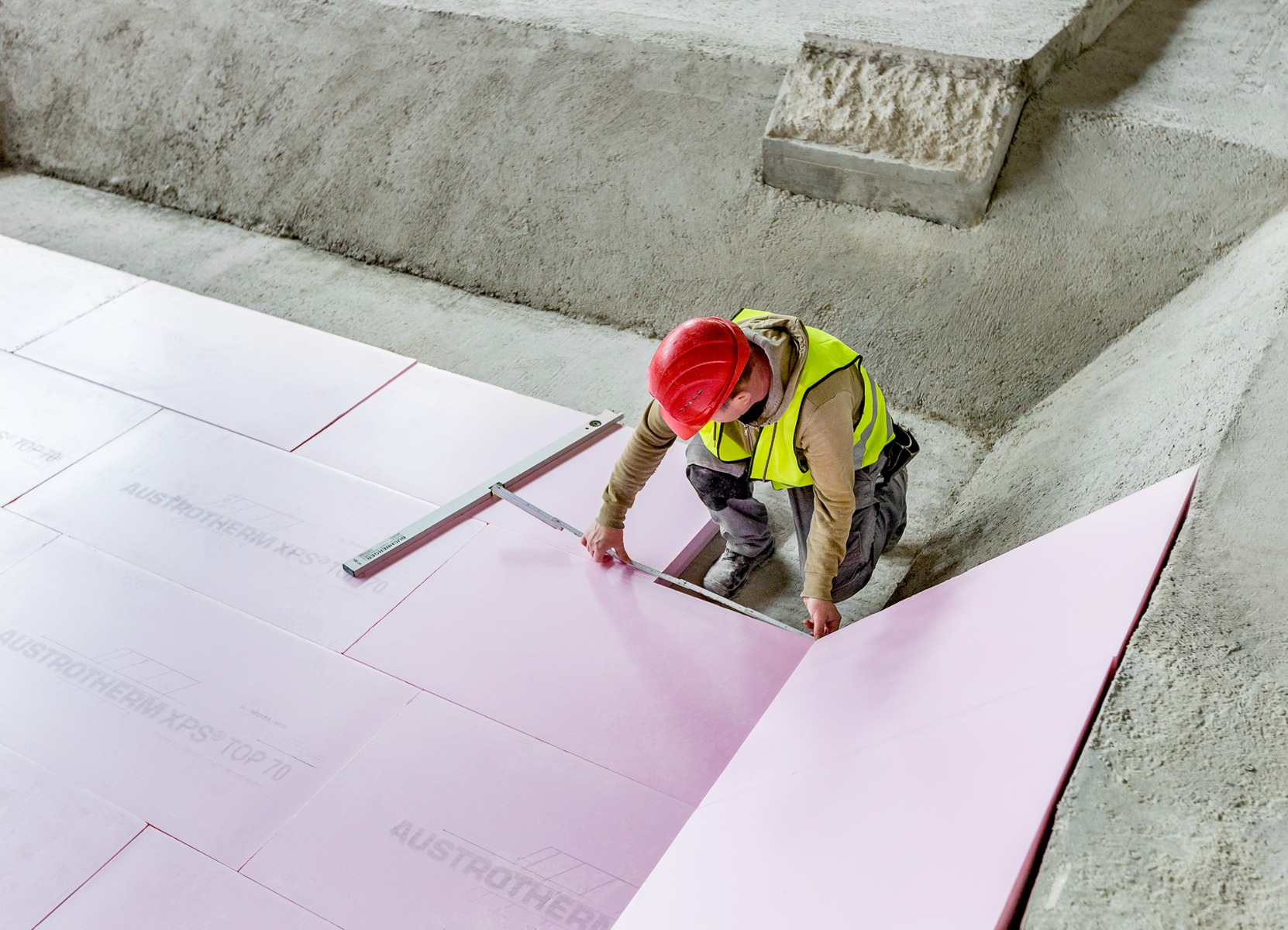

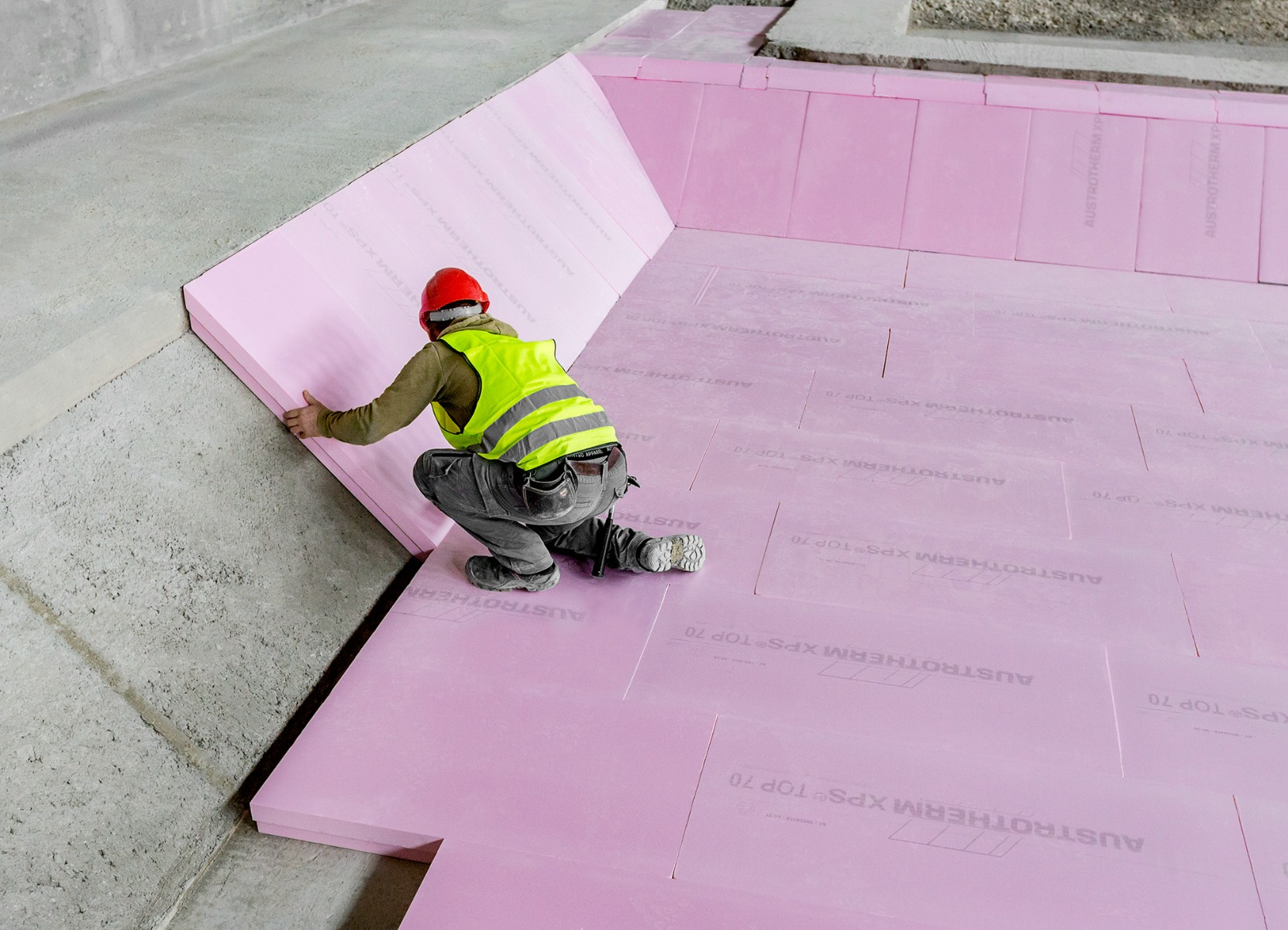

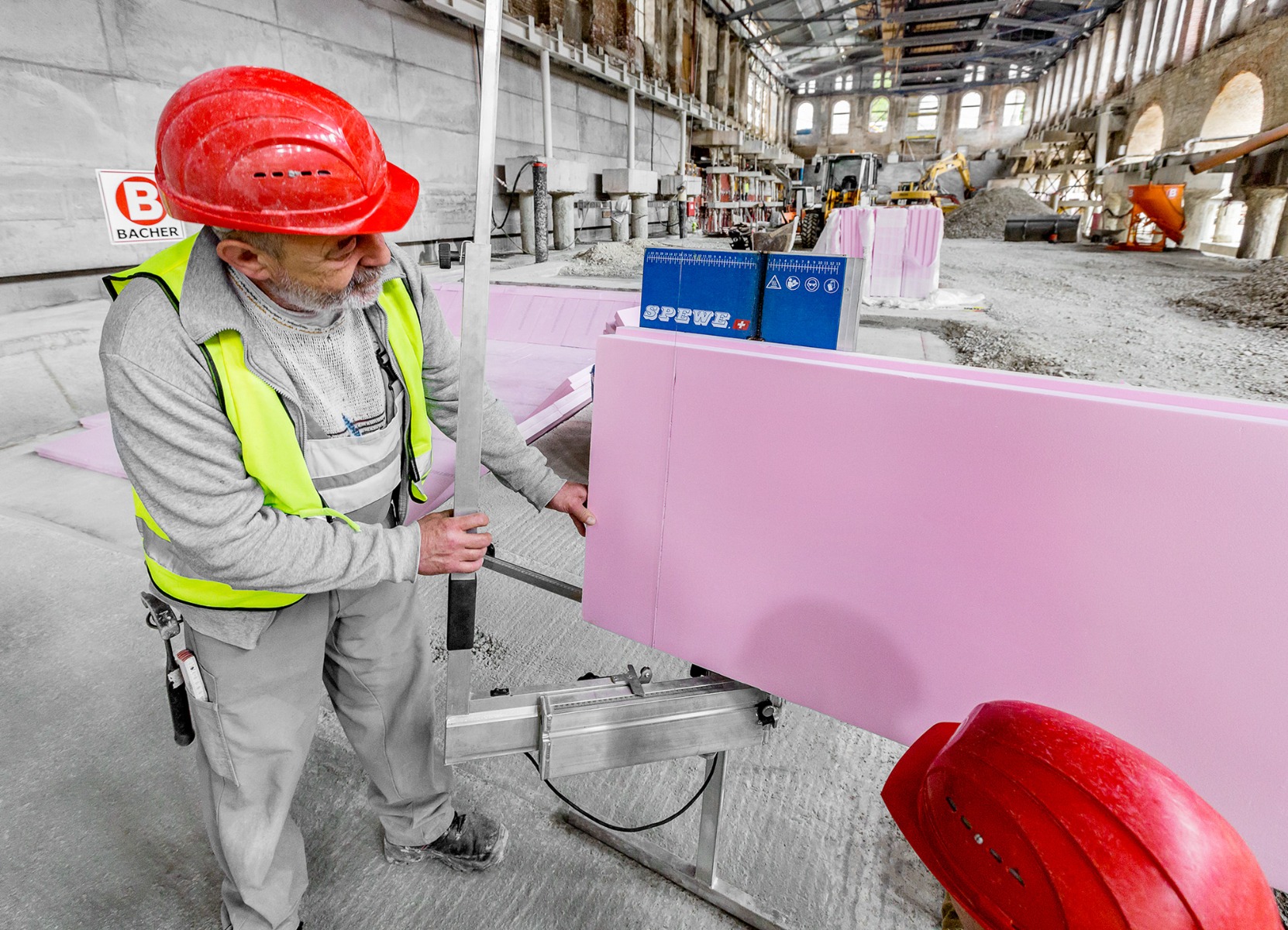

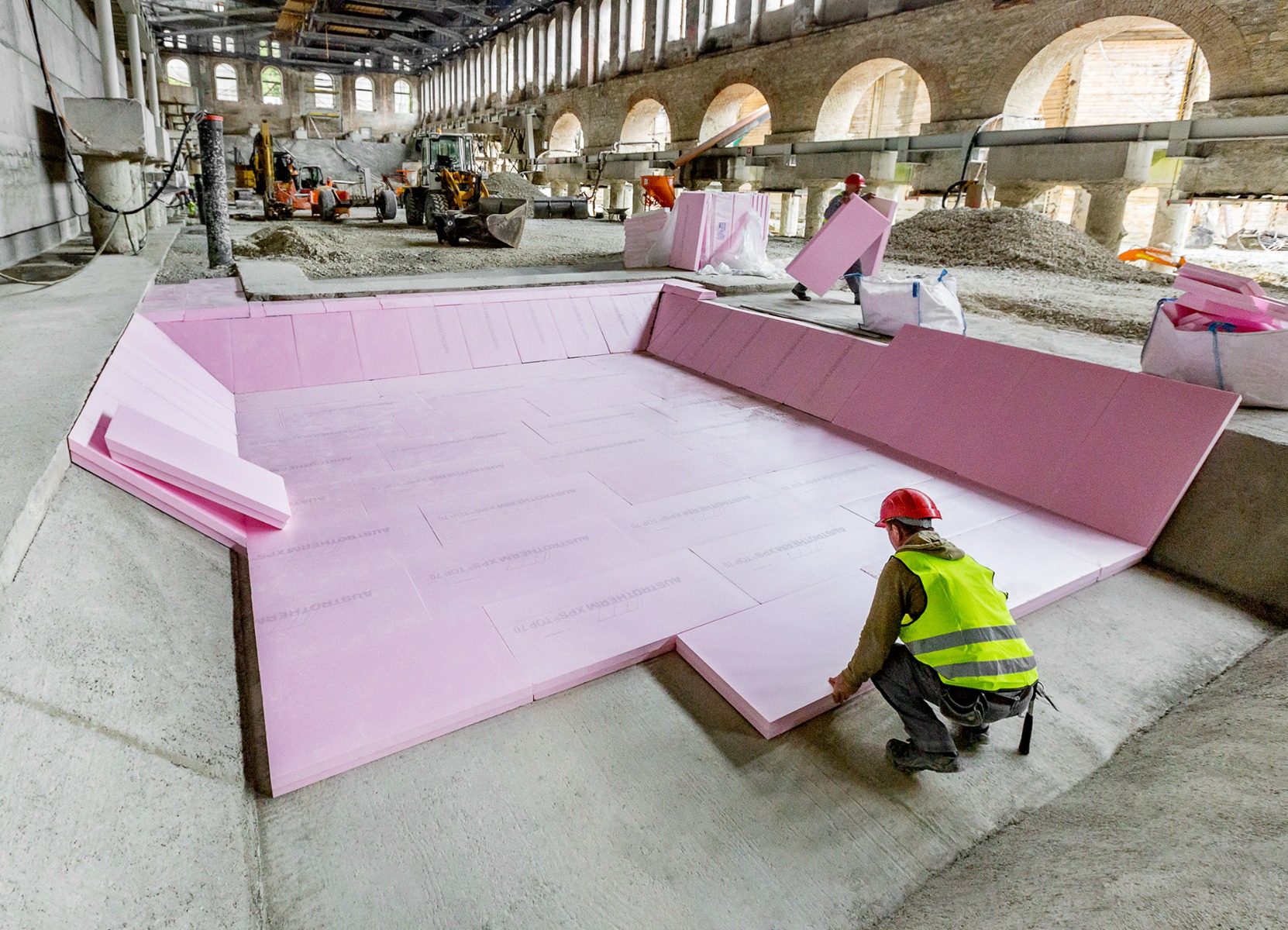

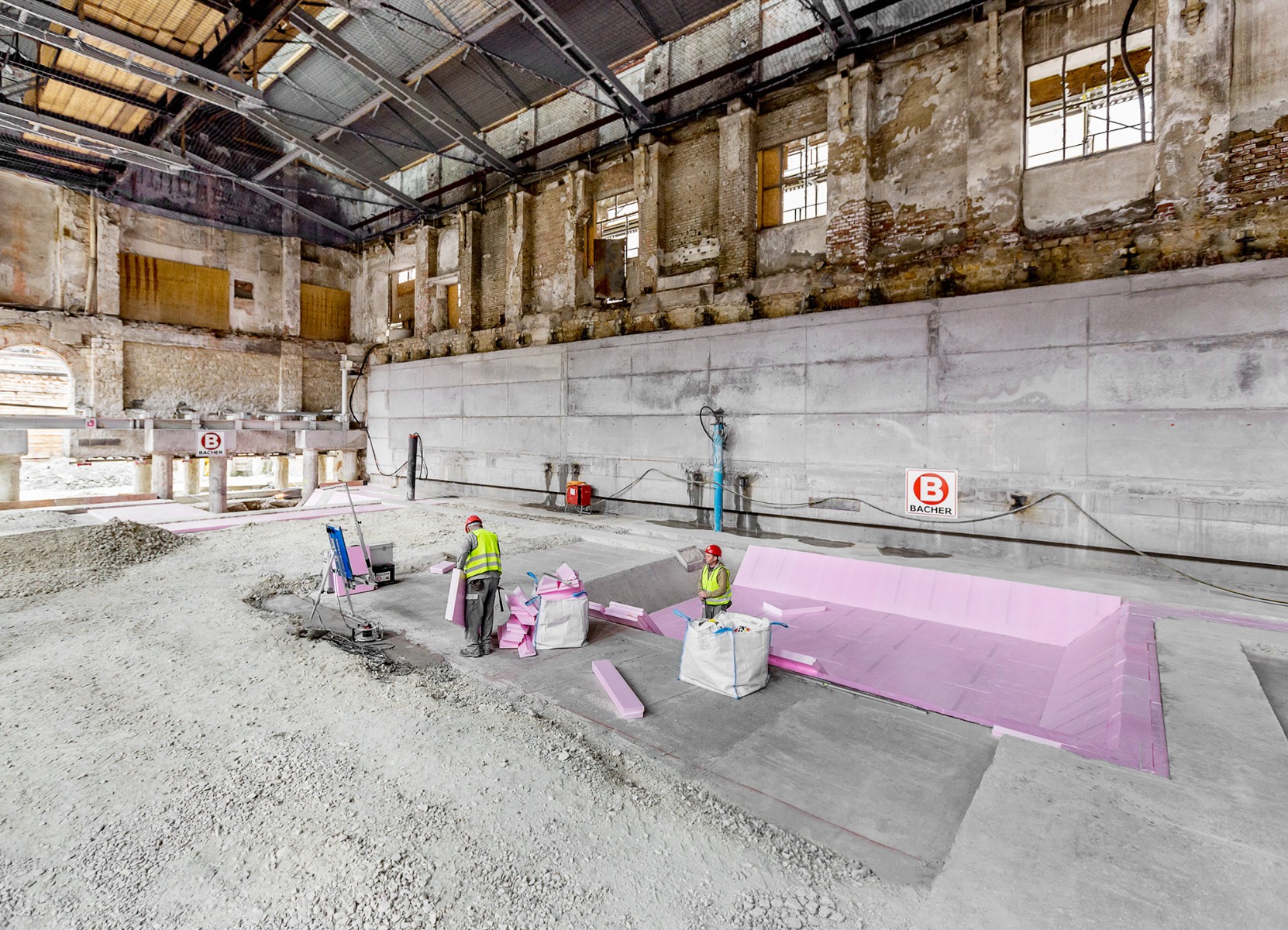

Um die Aufzugsunterfahrten zu dämmen, nutzen Querkraft Architekten XPS-Dämmstoffplatten von Austrotherm, die auch bei einer Einbautiefe von bis zu 5 m im drückenden Wasser ihre Funktionsfähigkeit nicht einbüßen. Gemäß der allgemeinen Bauartgenehmigungen und entsprechenden Verarbeitungsrichtlinien Z-23.33-1293, Z-23.34-1552 sowie Z-23.33-2091 und Z-23.34-2107 ist eine Verlegung der Dämmstoffplatten XPS TOP 70 SF in einer Stärke von 10 cm bis zu einer Eintauchtiefe von 3,50 m zugelassen. Vom Hersteller erhielten die Architekten die Gewährleistungszusage, die XPS Dämmstoffplatten entgegen der oben genannten allgemeinen Bauartgenehmigungen sogar bis zu einer Eintauchtiefe von 7 m einsetzen zu können. Vorgesetzt sind die Einhaltung der zulässigen Dauerdruckspannungen, der Verarbeitungsrichtlinien sowie der Anwendungsbedingungen gemäß der genannten allgemeinen Bauartgenehmigungen. HK
Bauherr: Stadt Ingolstadt
Architektur/Umbau: Querkraft Architekten, Wien (AT)
Standort: Ingolstadt (DE)
Projektsteuerung: Meixner + Partner, Augsburg (DE)
Bauphysik: P. Jung Ingenieure, Wien (AT)
Statik: Werkraum Ingenieure, Wien (AT)
Produktkategorie: Bauphysik
Hersteller: Austrotherm
Produkt: XPS TOP 70 SF Platten
