Akustik und Kühlung in einem Bauteil

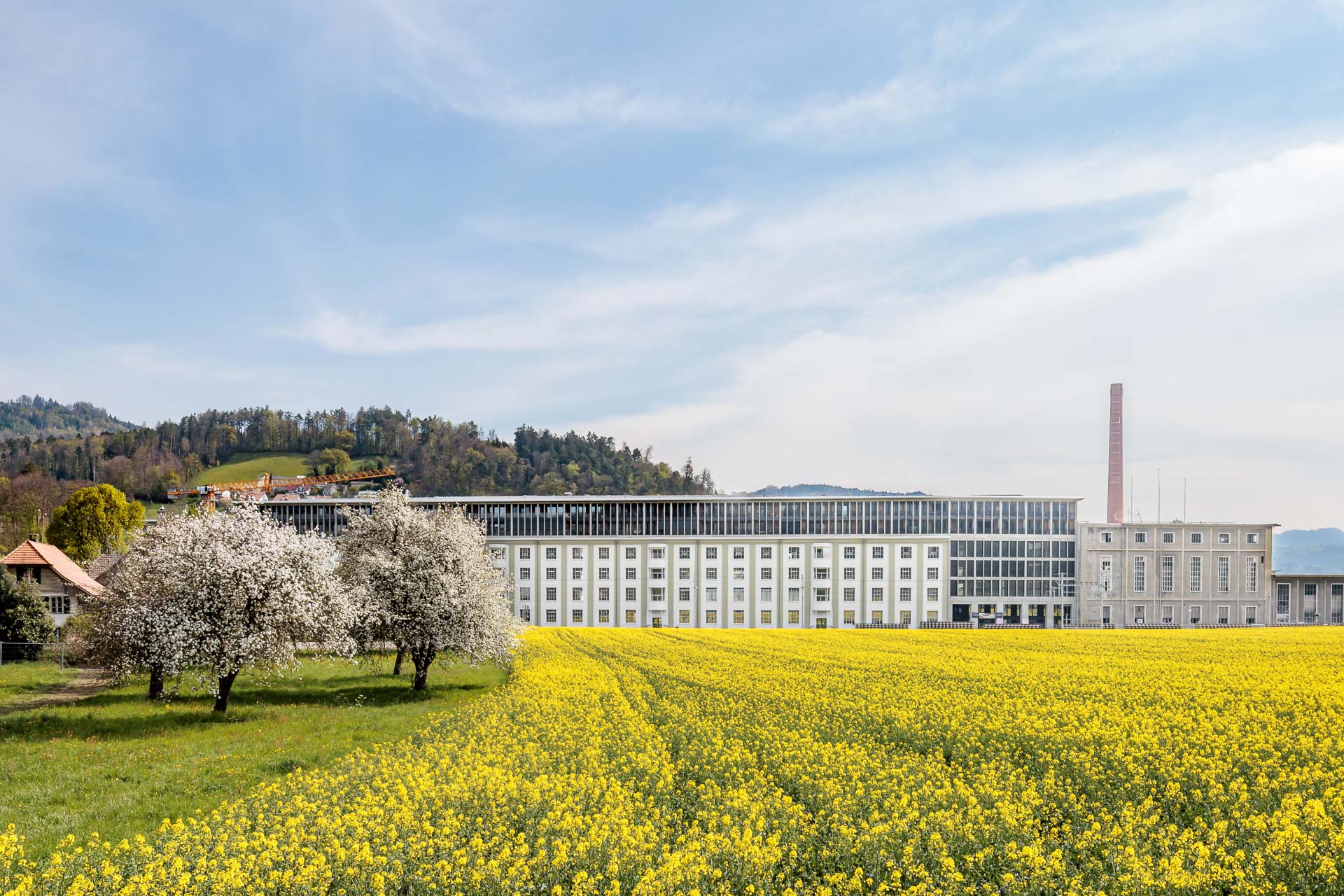

Im Zentrum für Innovation und Digitalisierung (ZID) im Bernapark bei Bern setzten die Planenden vom Institut Bau + Energie auf eine Kühldecke mit Deckenstrahlplattendes von Zehnder. Die Sanierung der ehemaligen Kartonfabrik erforderte ein System, das sich konstruktiv und gestalterisch in den Bestand integriert. Die werkseitig vorgefertigten Module mit Breiten von 450 bis 1200 mm ließen sich modular kombinieren und direkt an die Bestandsdecken abhängen.

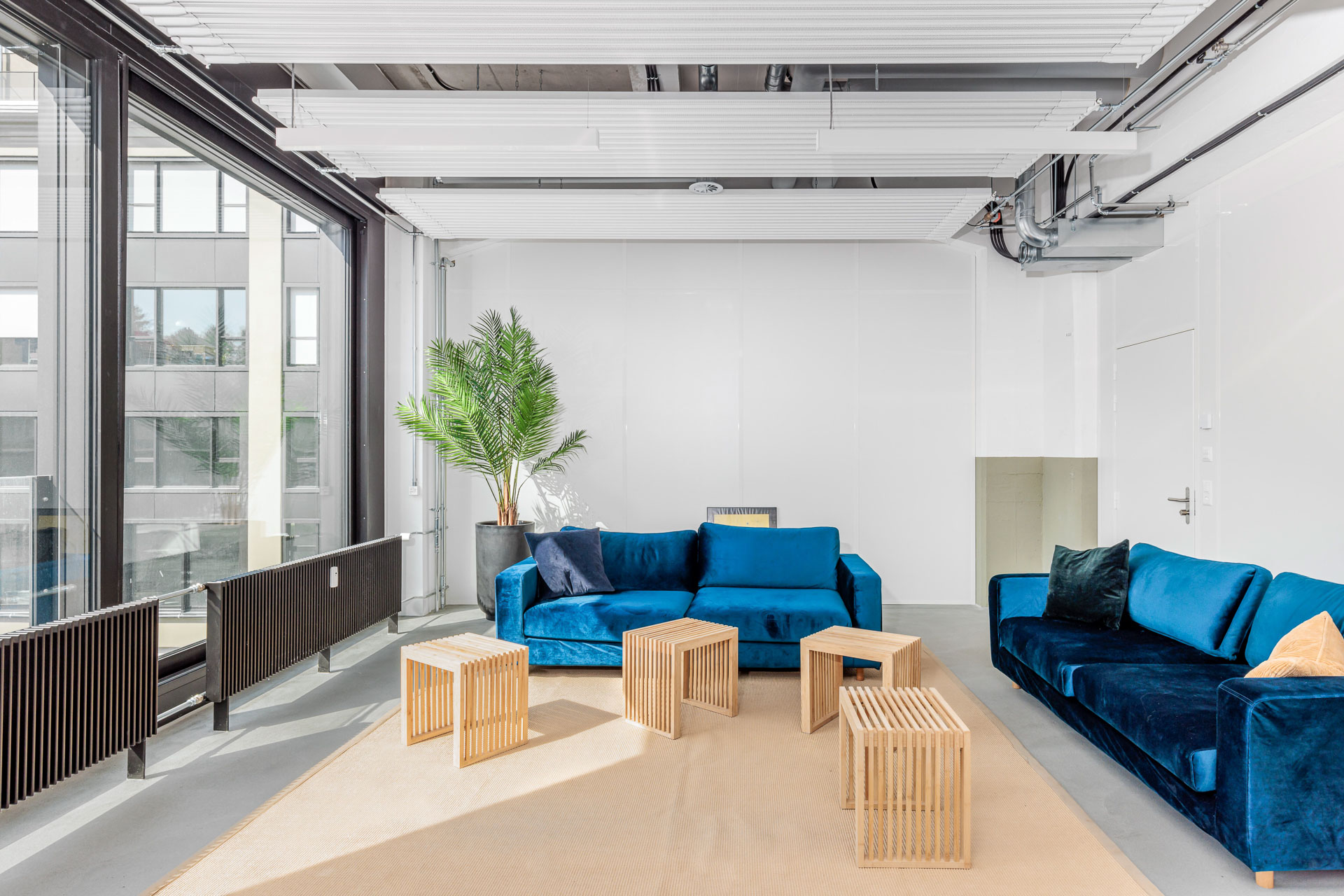

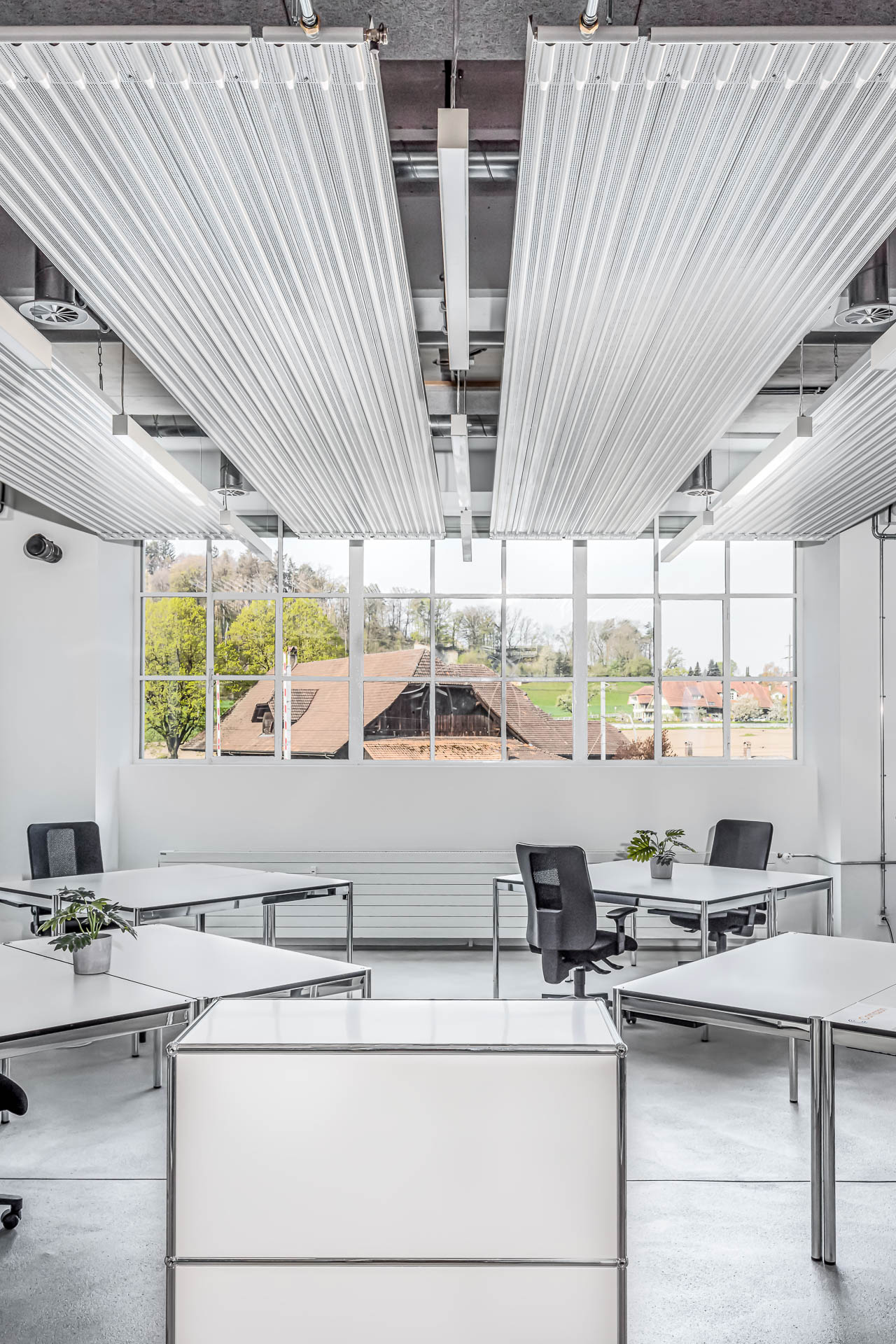

Gleichmäßige Kühlung ohne Zugluft: Die Deckenstrahlplatten temperieren die Räume leise und flächig – auch bei großen Fensterflächen. © Zehnder

Hydraulisch sind die Platten auf einen Betrieb mit 17 °C Vorlauf und 21 °C Rücklauf bei einer Raumtemperatur von 26 °C ausgelegt. Damit erreichen sie eine Gesamtleistung von rund 40 kW. Die Kühlenergieversorgung erfolgt über die Energiezentrale des Quartiers. Perforierte Oberflächen mit hinterlegter Dämmung verbessern die Raumakustik zusätzlich.
