Modulare Raumstücke
Elektrik für serielle Räume

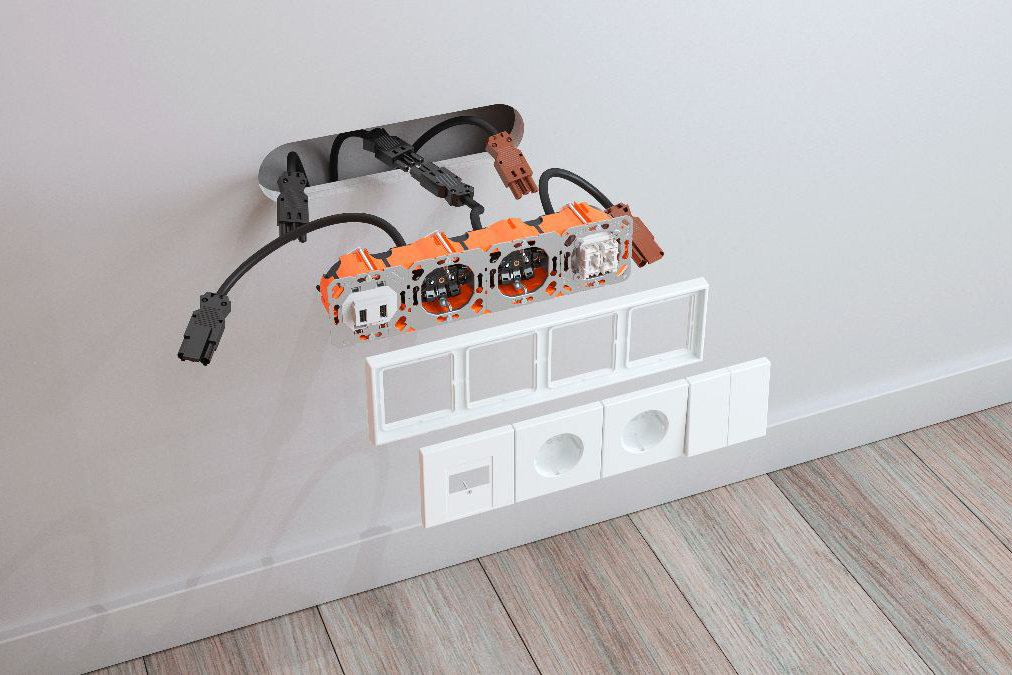

Steckfertige Elektroinstallation Plug + Go © Jung
Lorem Ipsum: Zwischenüberschrift
Badia ist ein Modulbausystem für Bäder. Es umfasst sämtliche Gewerke und Produktsegmente von der Fliese bis zur Möblierung, von der Sanitär- bis zur Elektroausstattung. Laut der beteiligten Hersteller, darunter Jung, Wieland und Wago, sind sämtliche Prozesse – von der Designauswahl über die TGA-, Sanitär- und Elektroplanung, von der Vorfabrikation und Logistik bis zum Einbau der Badmodule vor Ort – integriert.

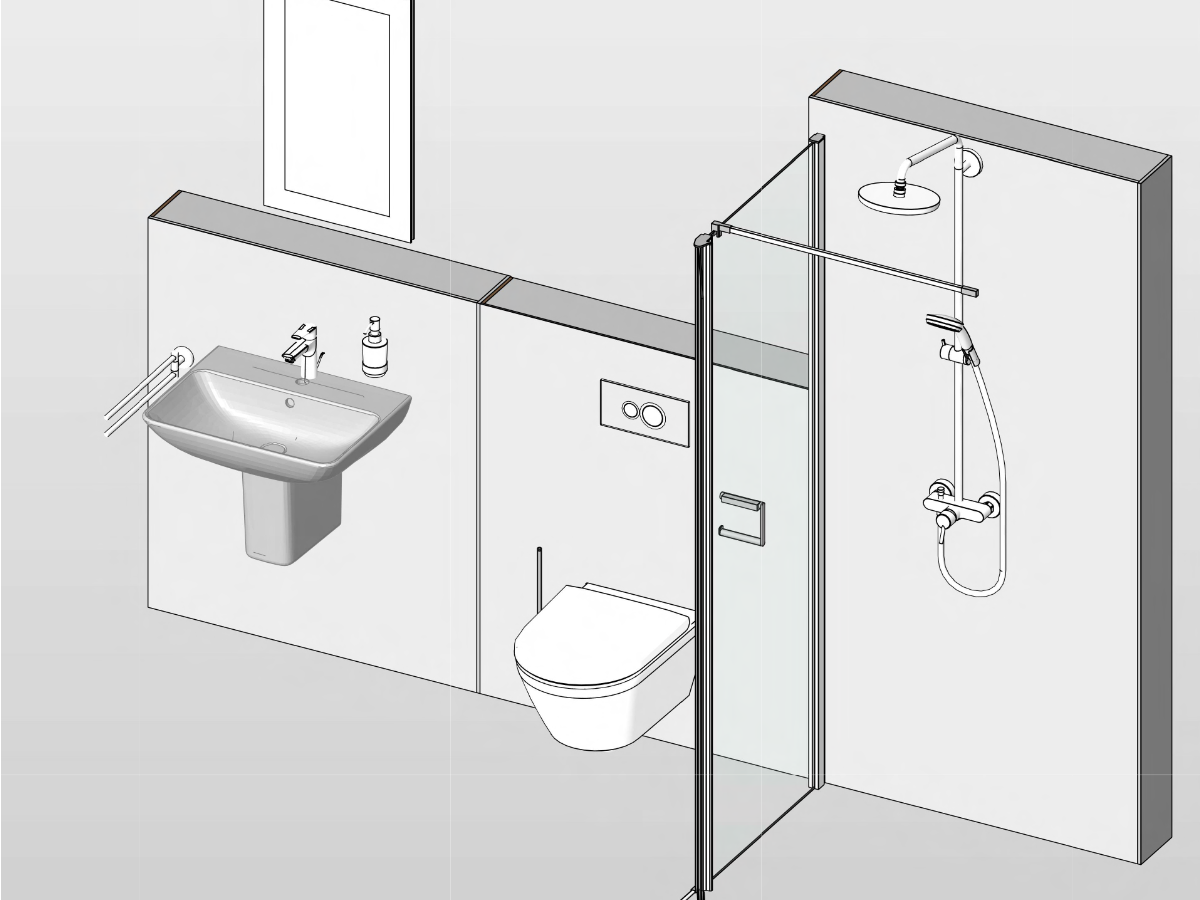

3D Planungsansicht eines Badia Moduls zur Planung der Sanitäreinrichtung. Die Elektro- und TGA-Planung sowie die Kostenkalkulation laufen automatisch im Hintergrund © Bergmann + Badia
Damit können Kosten und Realisierungszeiten für den Prozess der Badplanung bis zur Installation um bis zu 50 % reduziert werden. Die Module werden anhand von Badia Daten als Vorwand-, Modul- und Raumfamilien konfiguriert. Planende können sie als BIM Objekte in Autodesk Revit übernehmen. Zur Auswahl stehen 3500 Badvarianten, die sich einfach durch Anklicken aus dem digitalen Produktkatalog auswählen lassen. Die Sanitär- und Elektroinstallation wird gleich mitgeplant und weitgehend vorgefertigt.
Vorkonfektioniert: Plug + Go
Die einfache Installation der Elektrik in Hohlwänden wird unter anderem durch das vorkonfektionierte System Plug + Go möglich, das Jung in Kooperation mit Wieland und Wago entwickelt hat. Die Installationseinheit besteht aus Gerätedose, Gerät und Anschlussleitung und beinhaltet die komplette Zusammensetzung, Verdrahtung und Fixierung der Einsätze. Der Installateur muss die Einheiten vor Ort nur noch zusammenstecken.

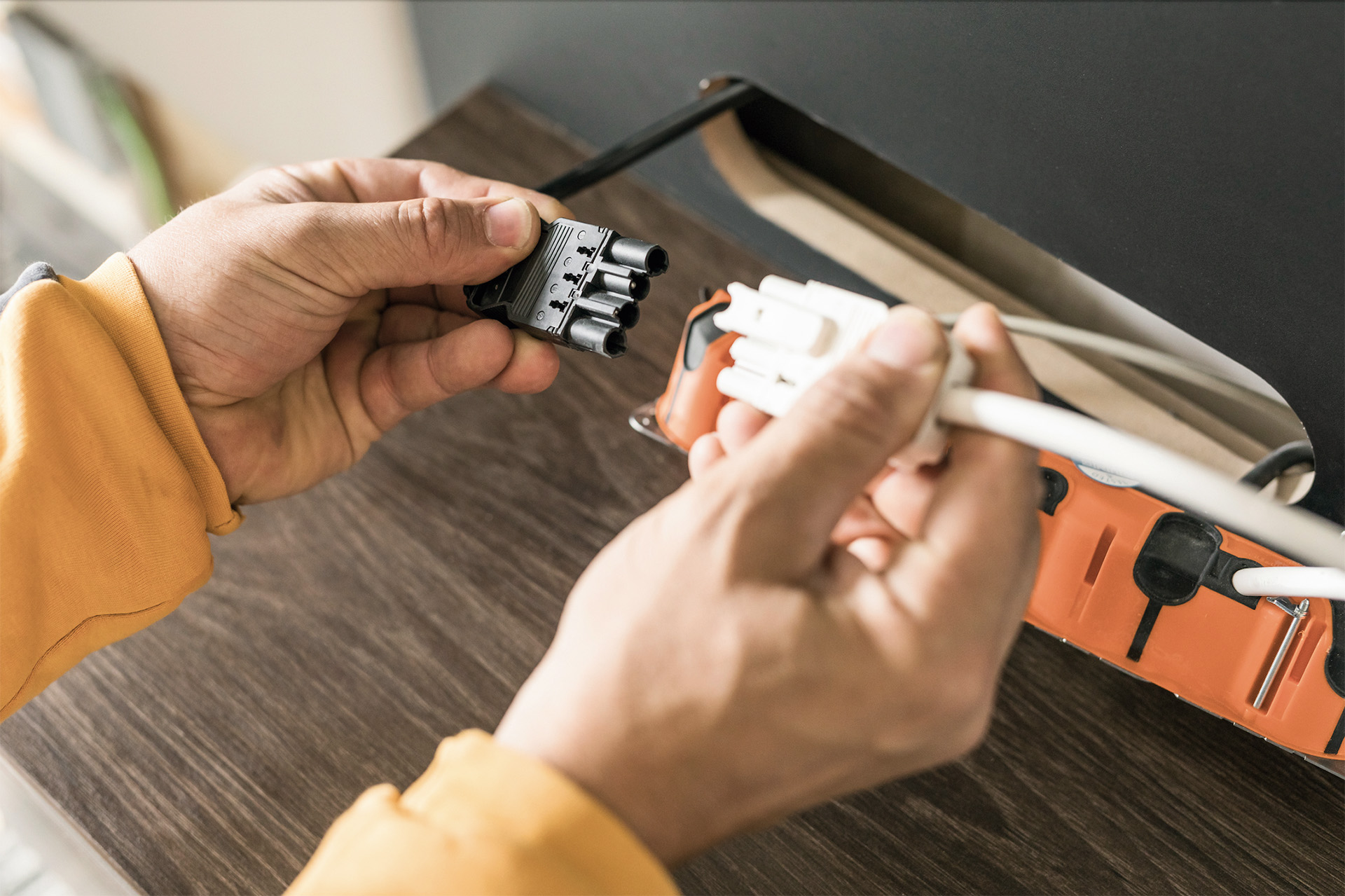

Steckfertige Elektroinstallation Plug + Go ist einfach und schnell installiert © Henrik Schipper © Jung
Lorem Ipsum: Zwischenüberschrift
Die einfache Installation der Elektrik in Hohlwänden wird unter anderem durch das vorkonfektionierte System Plug + Go möglich, das Jung in Kooperation mit Wieland und Wago entwickelt hat. Die Installationseinheit besteht aus Gerätedose, Gerät und Anschlussleitung und beinhaltet die komplette Zusammensetzung, Verdrahtung und Fixierung der Einsätze. Der Installateur muss die Einheiten vor Ort nur noch zusammenstecken.

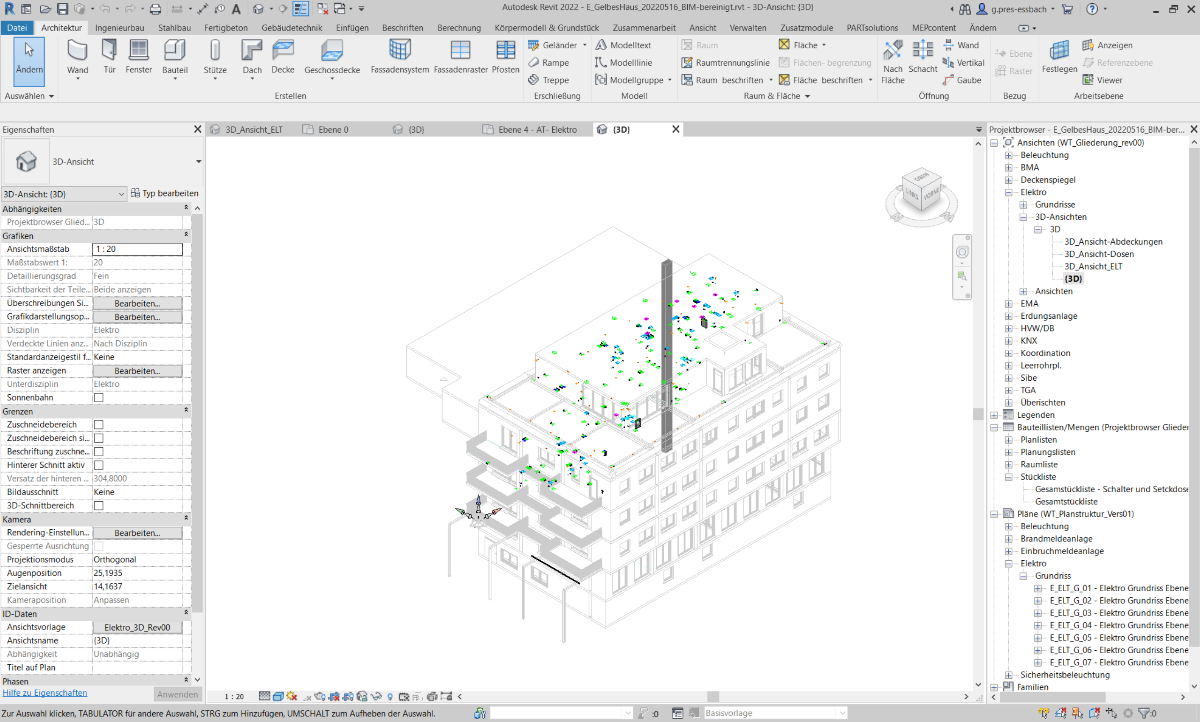

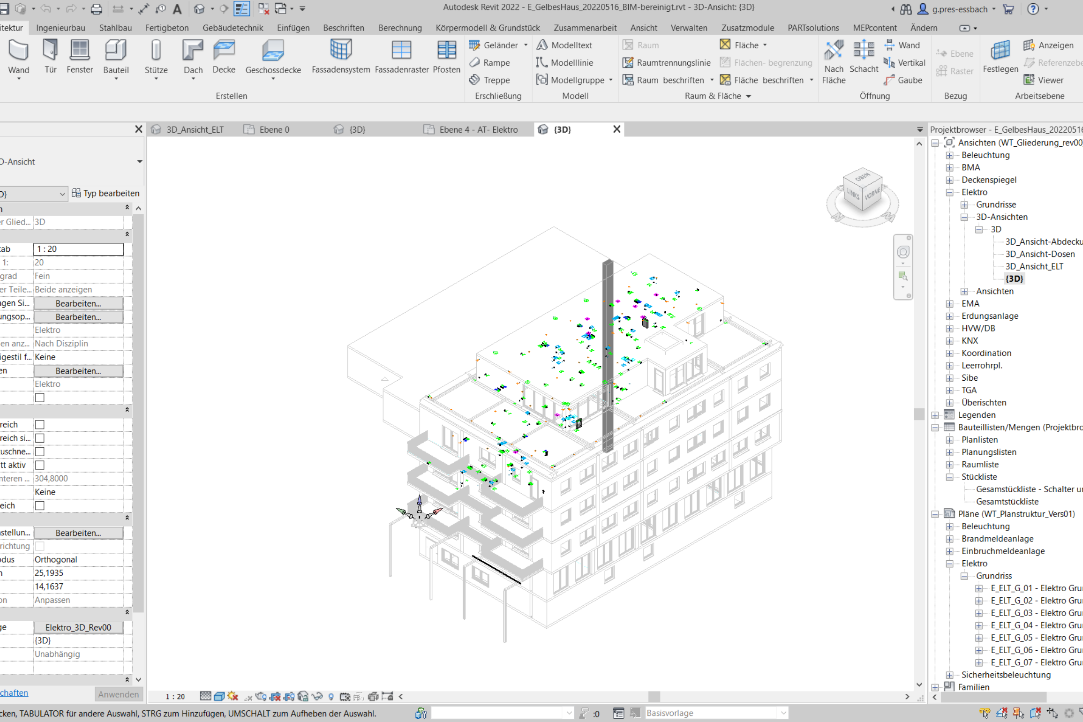

BIM Modell mit Elektroplanung für einen Umbau und Aufstockung in Mosbach © Bergmann
„Gelbes Haus“ in Mosbach

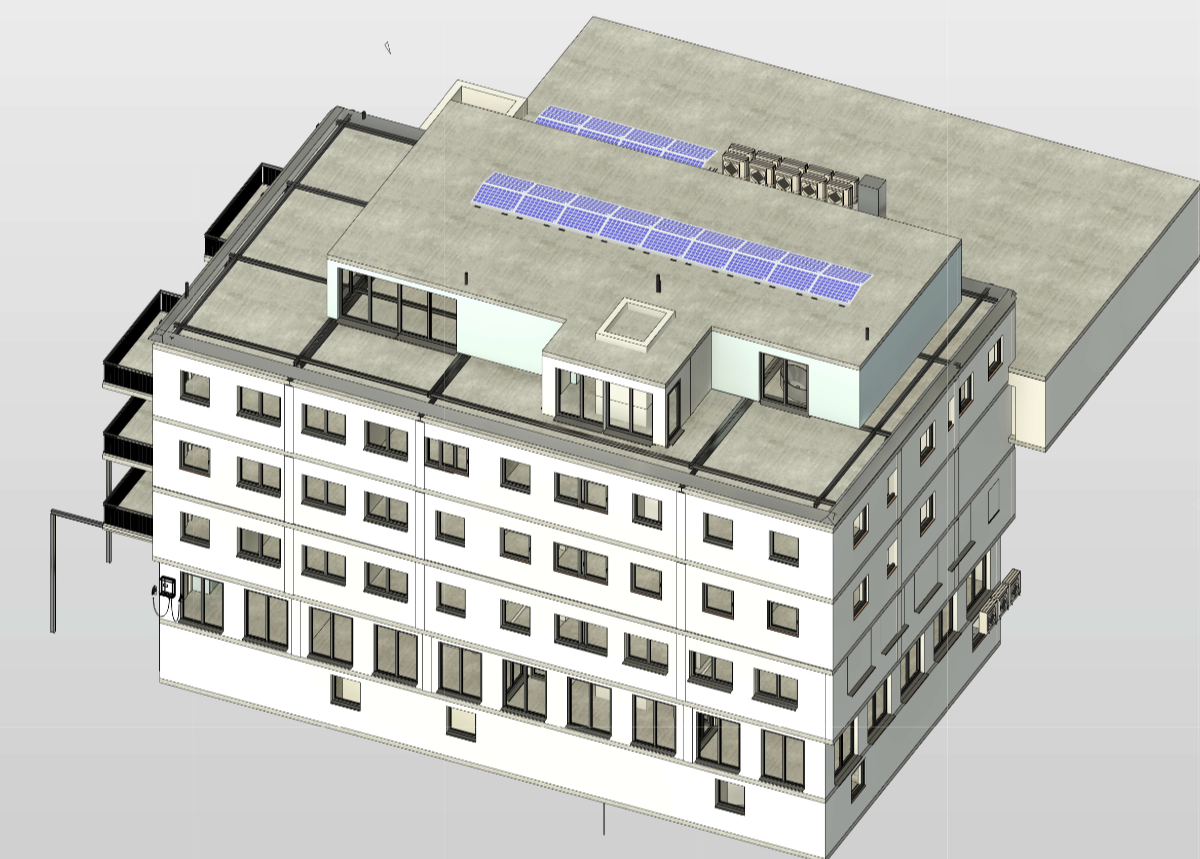

Wie ein Bürobau aus den 1990er-Jahren in einen Wohnbau schnell umgenutzt werden kann, zeigt das sogenannte Gelbe Haus in Mosbach. Hier erleichtern BIM Daten die Umbauplanung inklusive der Aufstockung um ein Geschoss sowie den TGA-Anschluss an den Bestand. Alle elf Wohnungen werden mit modularen und digital geplanten und gefertigten Badia Badmodulen mit integrierter Jung plug + go Elektroausstattung ausgerüstet. Das neue Penthouse wird in Holzständerbauweise errichtet, die beiden neuen Bäder sowie der Heizraum werden als vorgefertigte Komplettmodule angeliefert. Alle 13 Bäder wurden in sechs verschiedenen Bad-Typen als Badia Daten aufbereitet und vom Planungsbüro Wenninger in Revit integriert. Das Fachmodell kann ohne Medienbruch mit dem Architektur- und anderen Fachplaner-Modellen zusammengeführt werden. Auf dieser Basis können computergestützte Massenermittlungen, Kostenplanungen und Kollisionsprüfungen durchgeführt werden. Und die Montage der fertigen Raummodule im aufgestockten Penthouse dauert letztlich nur rund drei Tage. HK
Bauherr/GU Sanierung, Aufstockung: Sanitär Bergmann
Architektur: Huber Architektur architekten + ingenieure
Standort: Aufstockung Gelbes Haus, Mosbach (DE)
TGA / HLS Planung: Viega
Modulares Bad: Badia
Elektroplanung: Wenninger
Steckbare Installation: Albrecht Jung
