Gläserne Aufzüge für Hamburgs U-Bahnhof Rathaus

Der U-Bahnhof Rathaus im Hamburger Stadtteil Altstadt unterhalb des Rathausmarktes ist seit Februar 1912 in Betrieb. Dank der beiden neuen Glasaufzüge von Lutz, Aufzugsspezialist aus Reinbek in Schleswig-Holstein, ist die Station seit 2022 auch barrierefrei zugänglich.

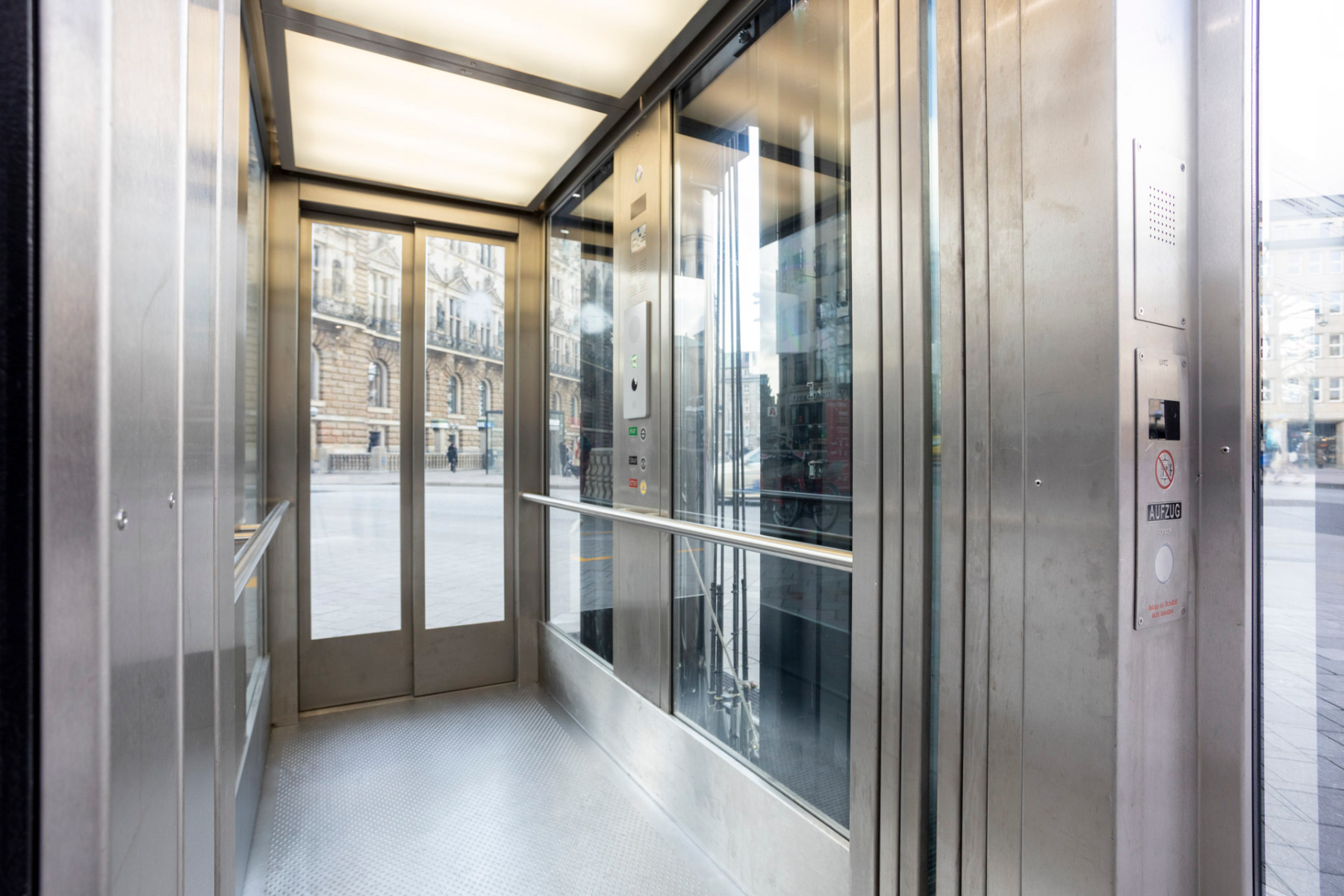

Die Kabine des Aufzugs ist betont schlicht gehalten © Lutz Aufzüge

Barrierefreie Durchlader-Kabine

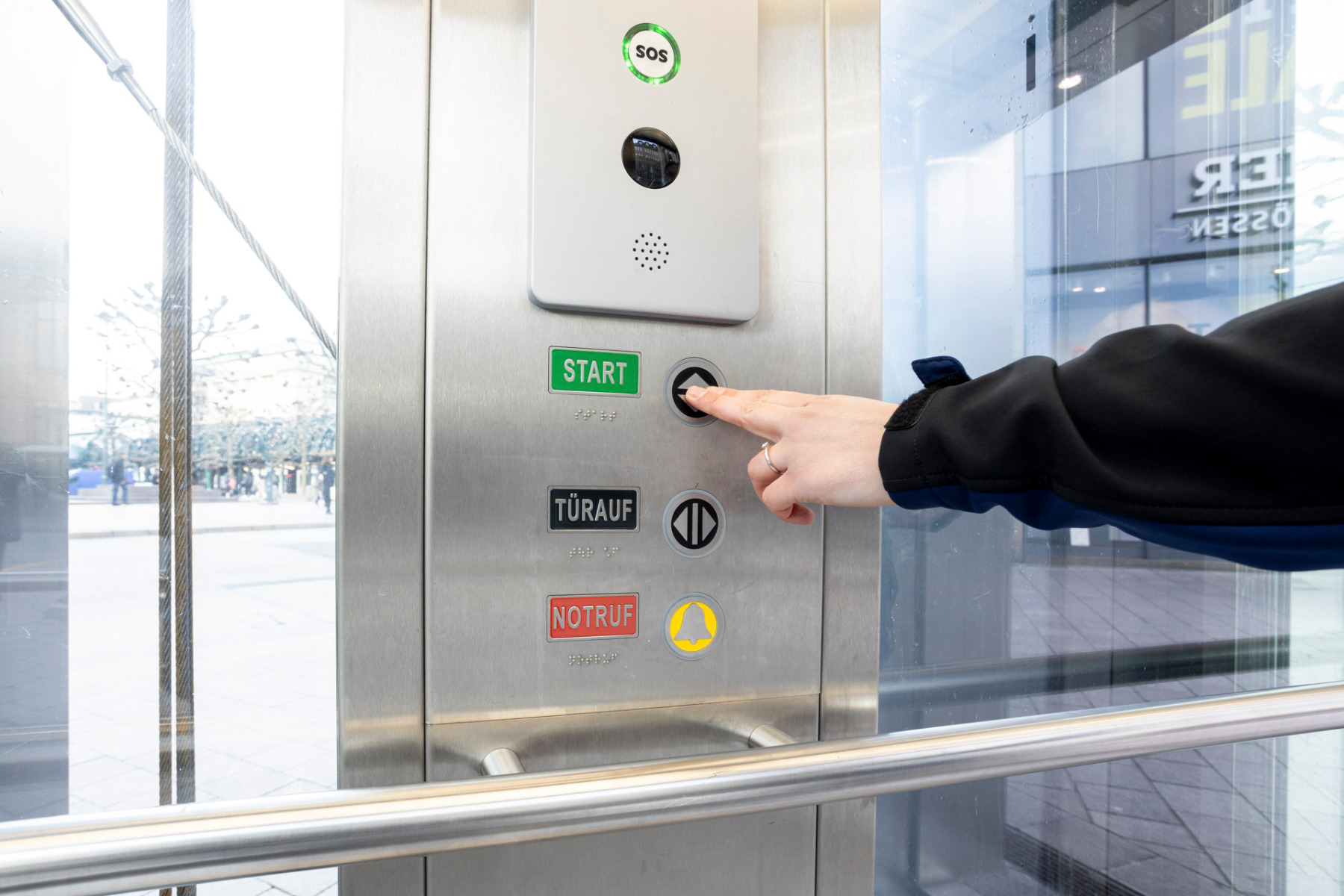

Sowohl die Tableaus im Aufzug, als auch die Kabinen selbst sind betont schlicht gehalten. Die Tableaus sind zusätzlich mit Brailleschrift versehen, um auch sehbehinderten und blinden Passagieren ein einfaches Zurechtfinden zu ermöglichen. Die Türanordnung der Durchlader-Kabinen erlaubt den unkomplizierten Ein- und Ausstieg sowie einfaches Rangieren für Rollstuhlfahrer oder Eltern mit Kinderwagen. Neben der Barrierefreiheit hat der Schutz vor Vandalismus und Sicherheit im Konzept der Hamburger Hochbahn eine hohe Priorität.

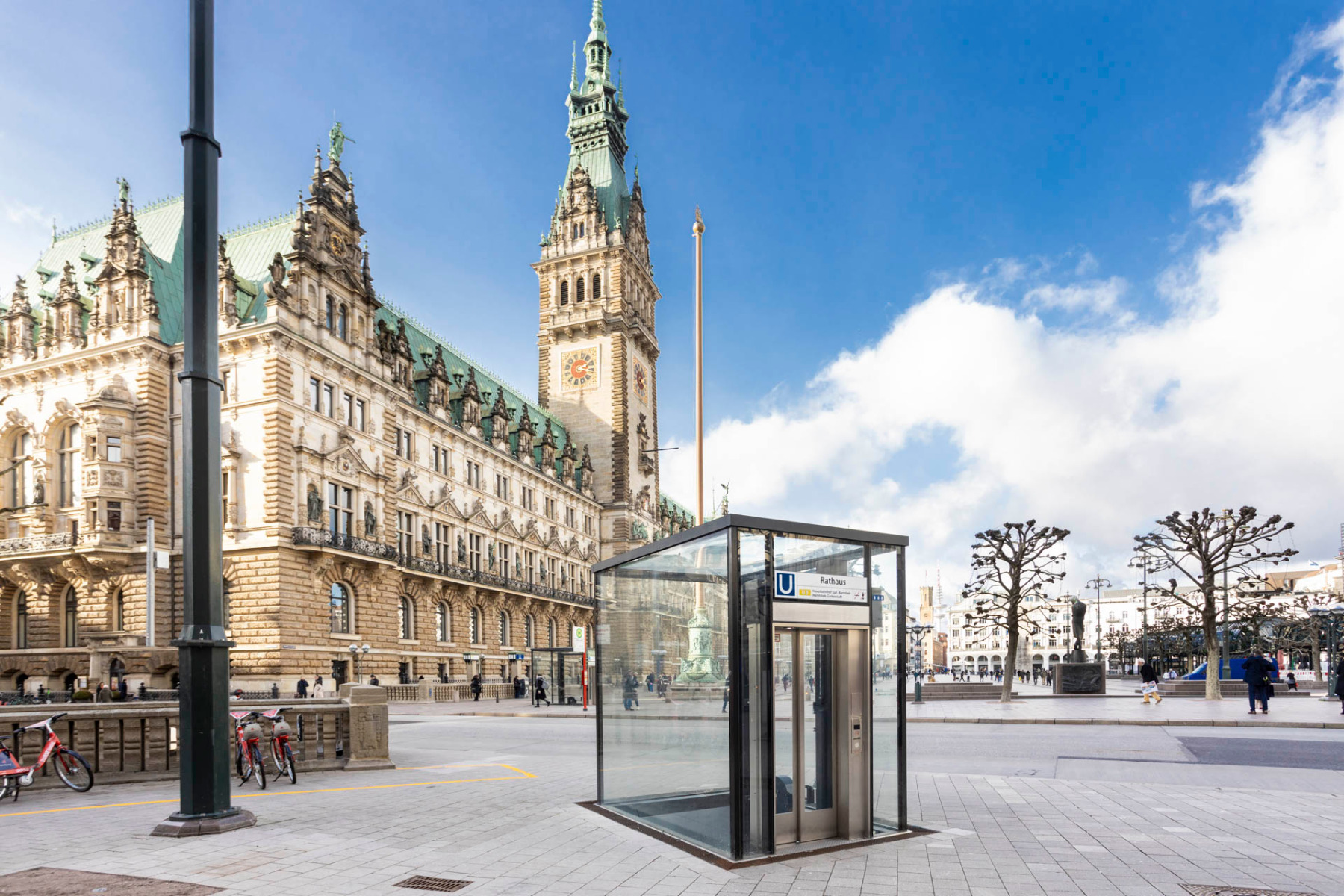

Die verglaste Kabine und der Glasschacht sind Teil des Vandalismuskonzeptes © Lutz Aufzüge

Maximale Transparenz

Für maximale Einsehbarkeit und Transparenz sind die 1,10 x 2,10 x 2,20 m großen Kabinen in Glas ausgeführt. Ein schöner Nebeneffekt: Das Panoramaglas und die gläsernen Türen erlauben oberirdisch die ungestörte Sicht auf das Rathaus, das mit seiner Turmhöhe von 112 m zu den Wahrzeichen der Stadt Hamburg gehört. Die indirekt hydraulischen Aufzüge mit Seilumlenkung halten auf zwei Etagen. Sie bewegen sich mit einer Geschwindigkeit von 0,6 m/s. Bei einer Förderhöhe von 4,3 m hat jede Kabine eine Traglast von 1050 kg, die maximal zulässige Personenzahl liegt bei 14 Personen.

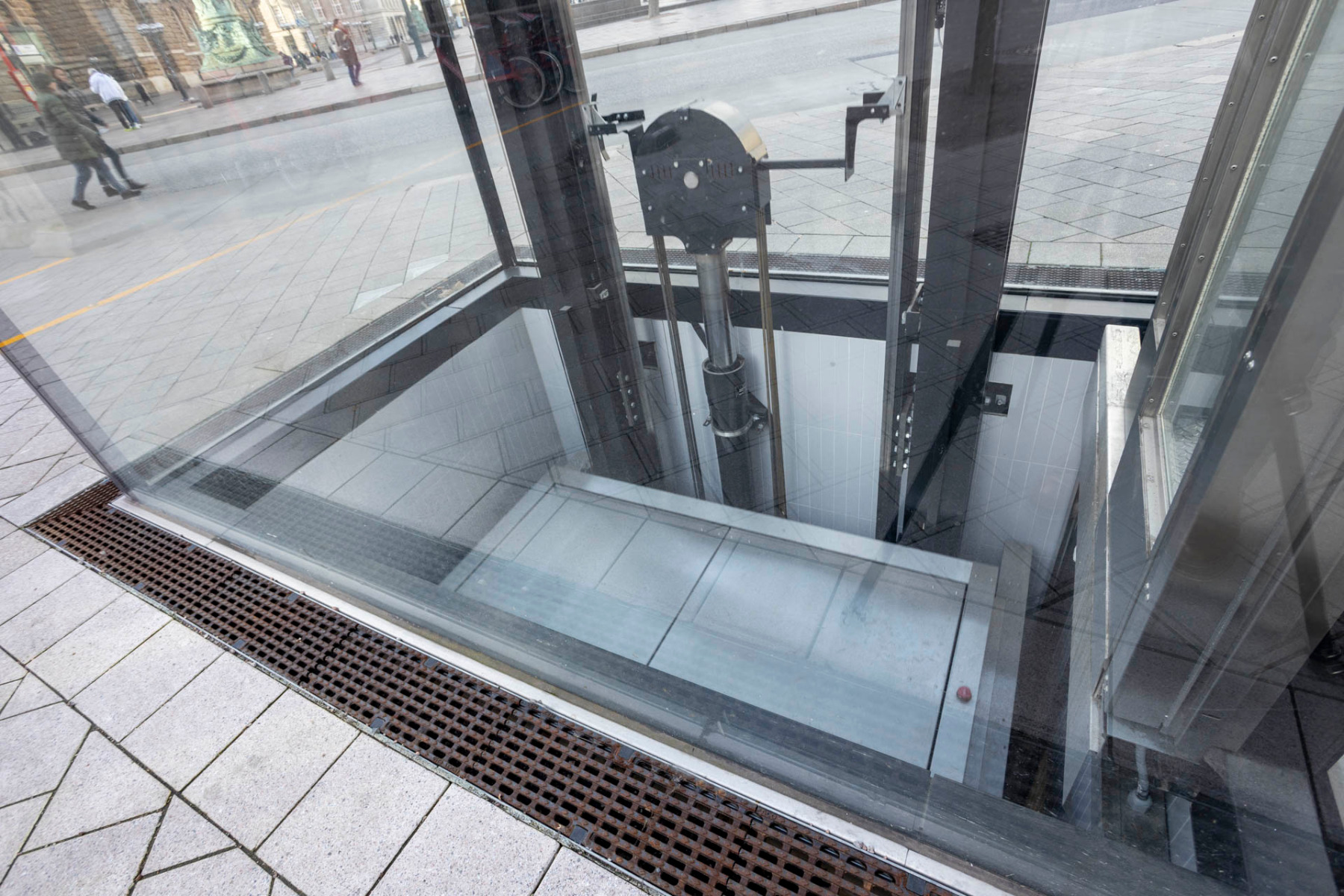

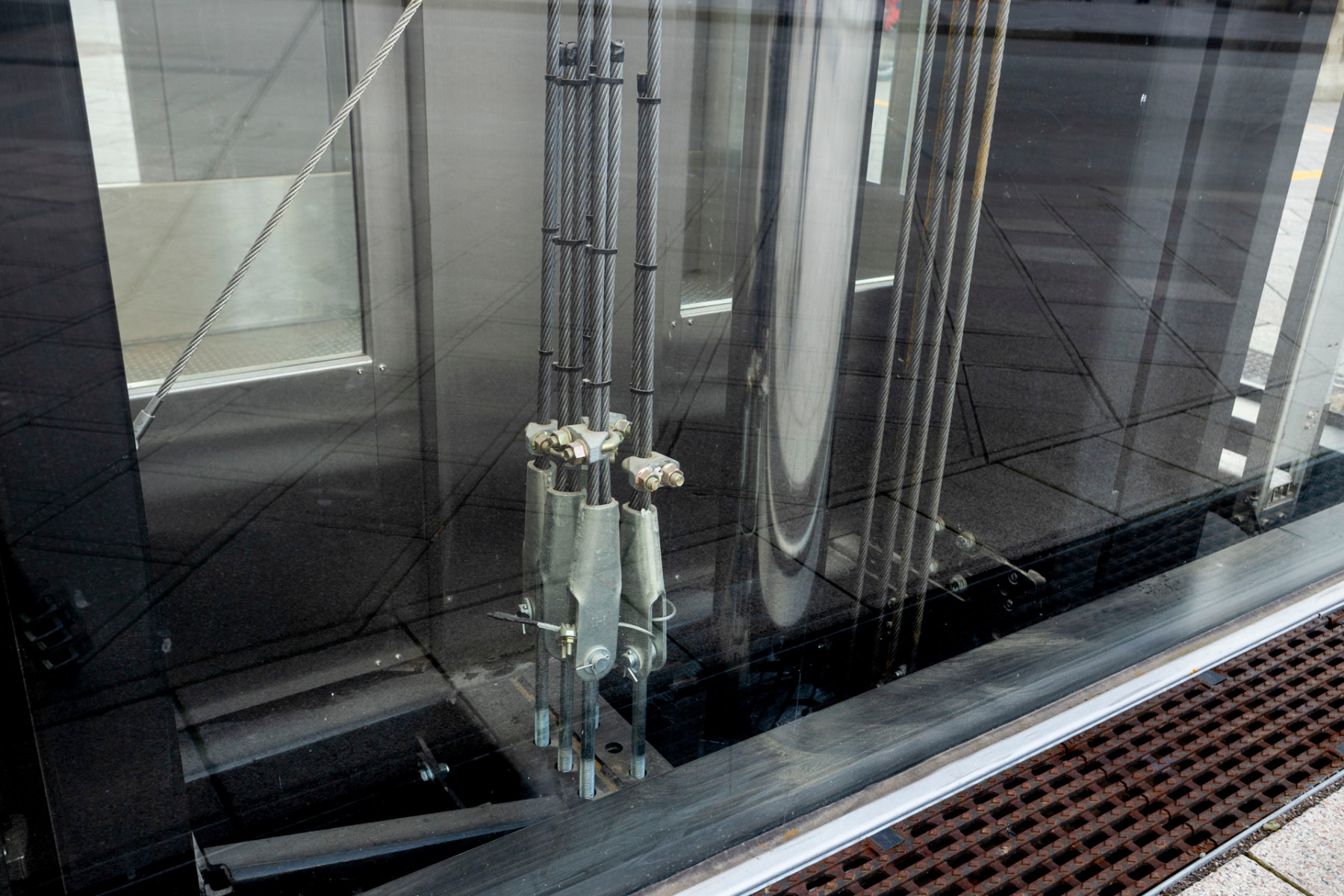

Der Aufzug wird indirekt hydraulisch mit Seilumlenkung betrieben © Lutz Aufzüge

Sonderkonstruktionen

Weil der bauseitig hergestellte, teilverglaste Schacht nur 2,20 m breit ist, hat Lutz beim Einbau mit Sonderkonstruktionen gearbeitet. Die Kabelkanäle sind in Edelstahl gefertigt. Aus optischen Gründen und wegen des filigranen Schachtgerüstes hat der Aufzugsbauer die Schacht- und Effektbeleuchtung als Sonderbeleuchtung ausgeführt: Anstelle eines LED-Schachtlichtbandes sind hochwertige LED-Lichter verbaut. HK
