20.01.2023 Heike Kappelt

Marktdach aus Folienkissen in Posen

© Jacek Bułat, Poznań (PL)

Lorem Ipsum: Zwischenüberschrift

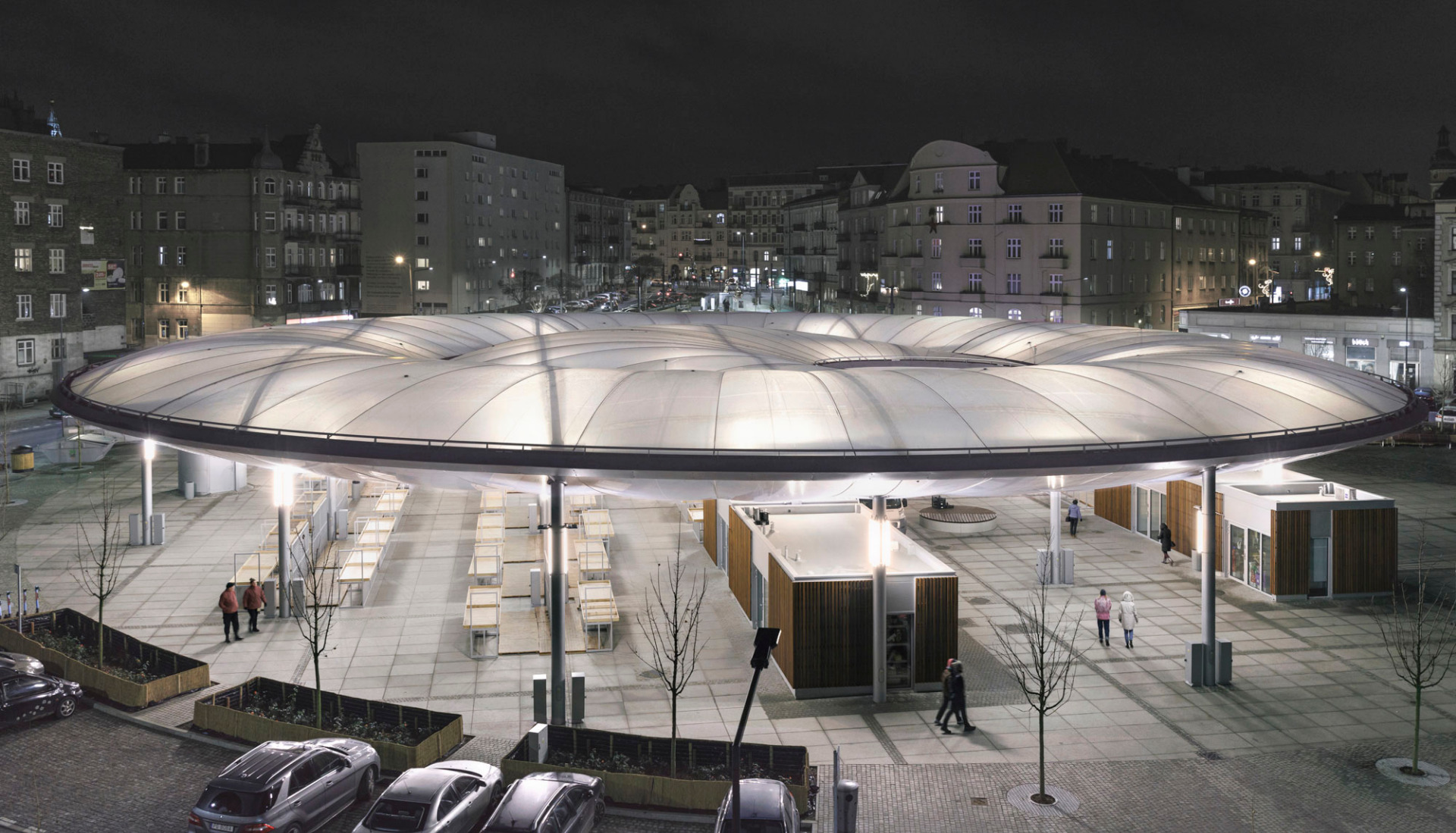

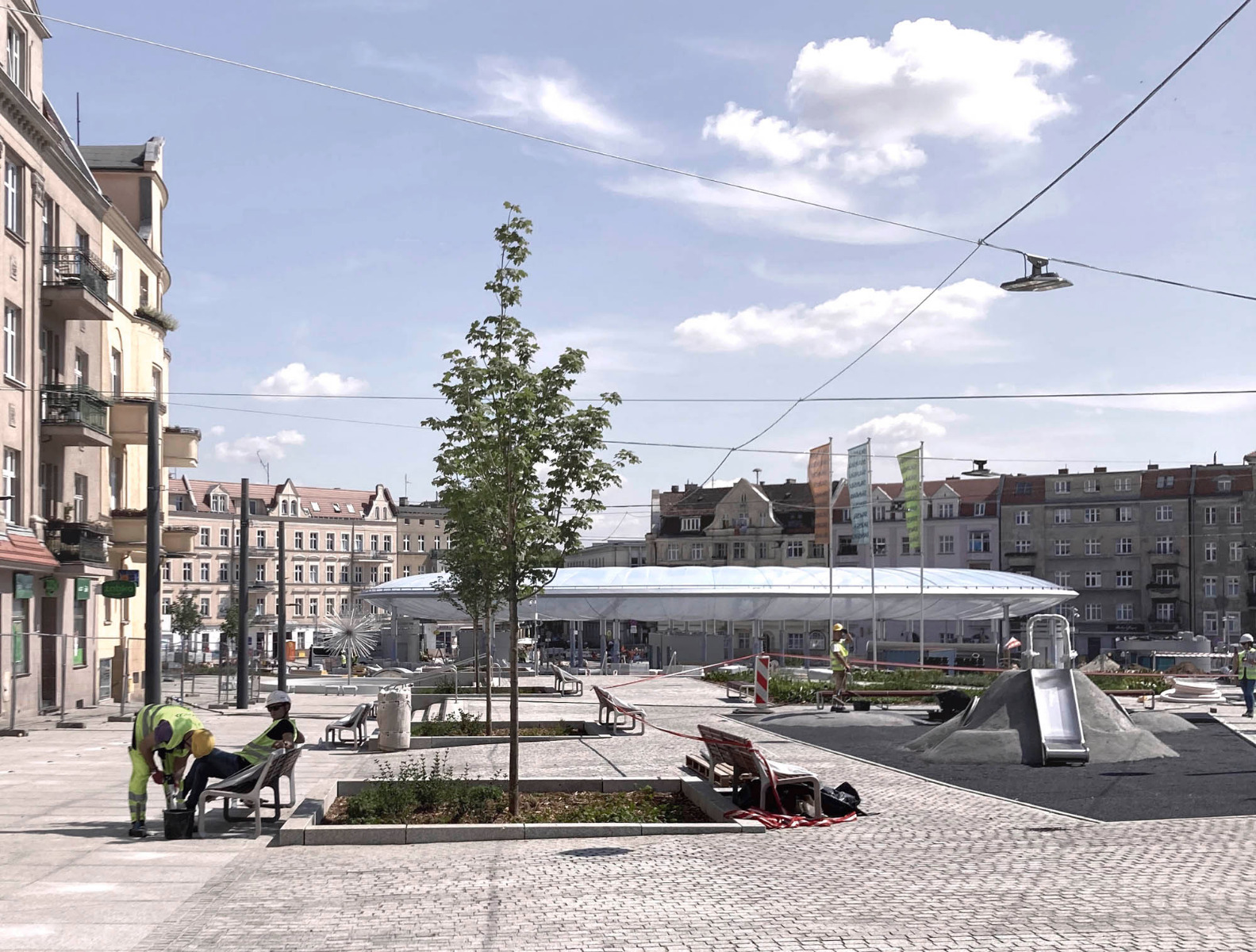

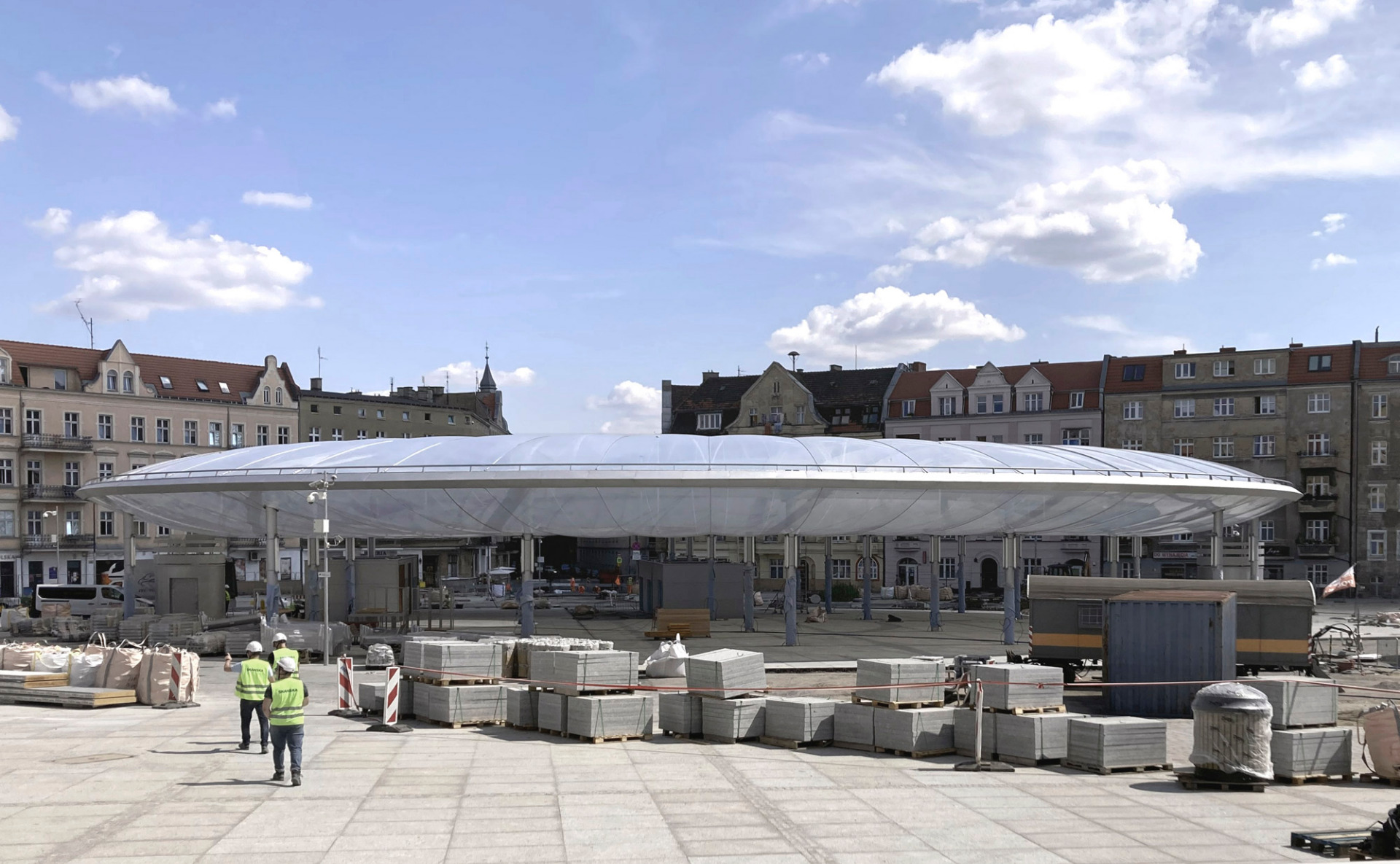

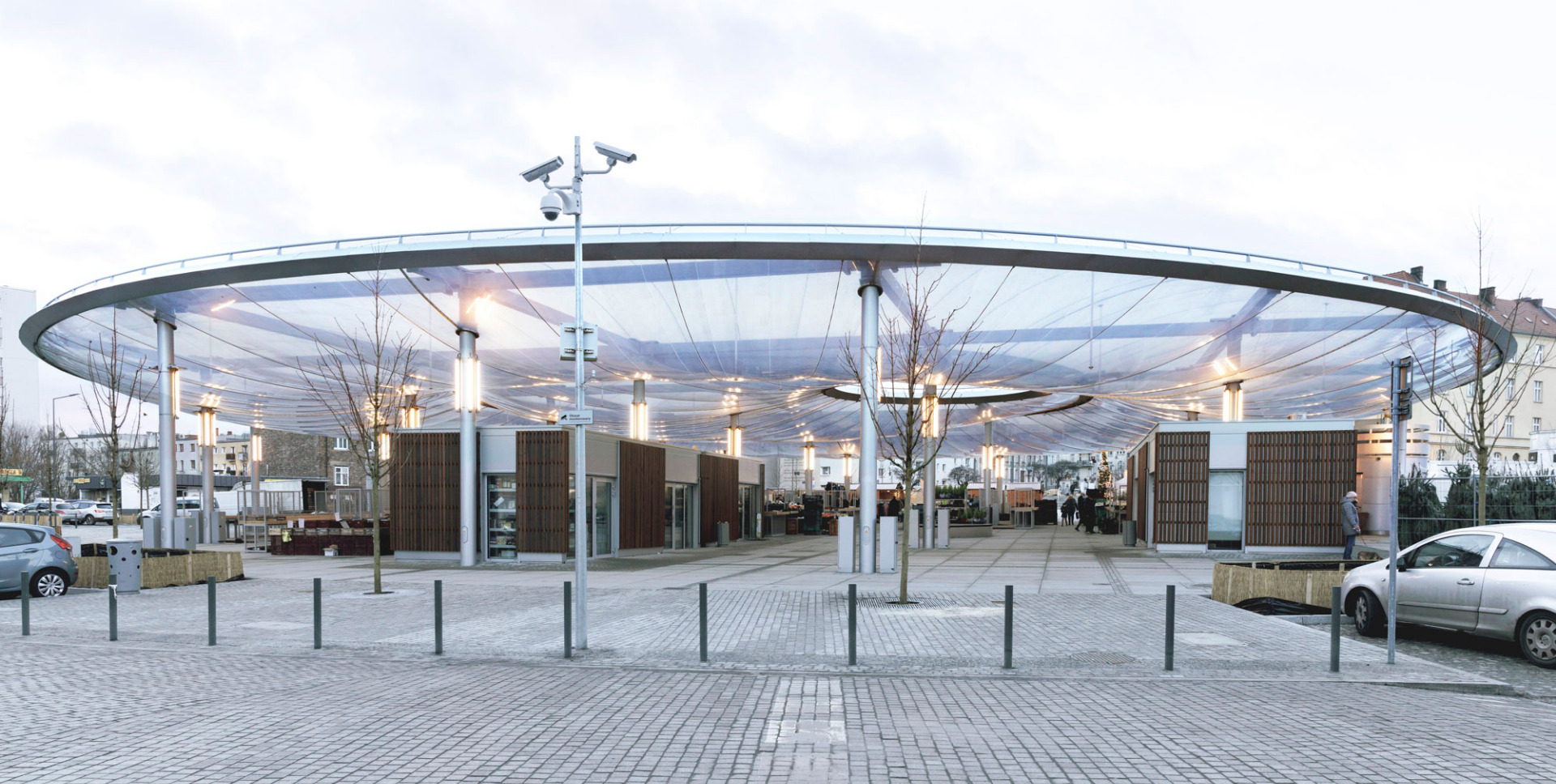

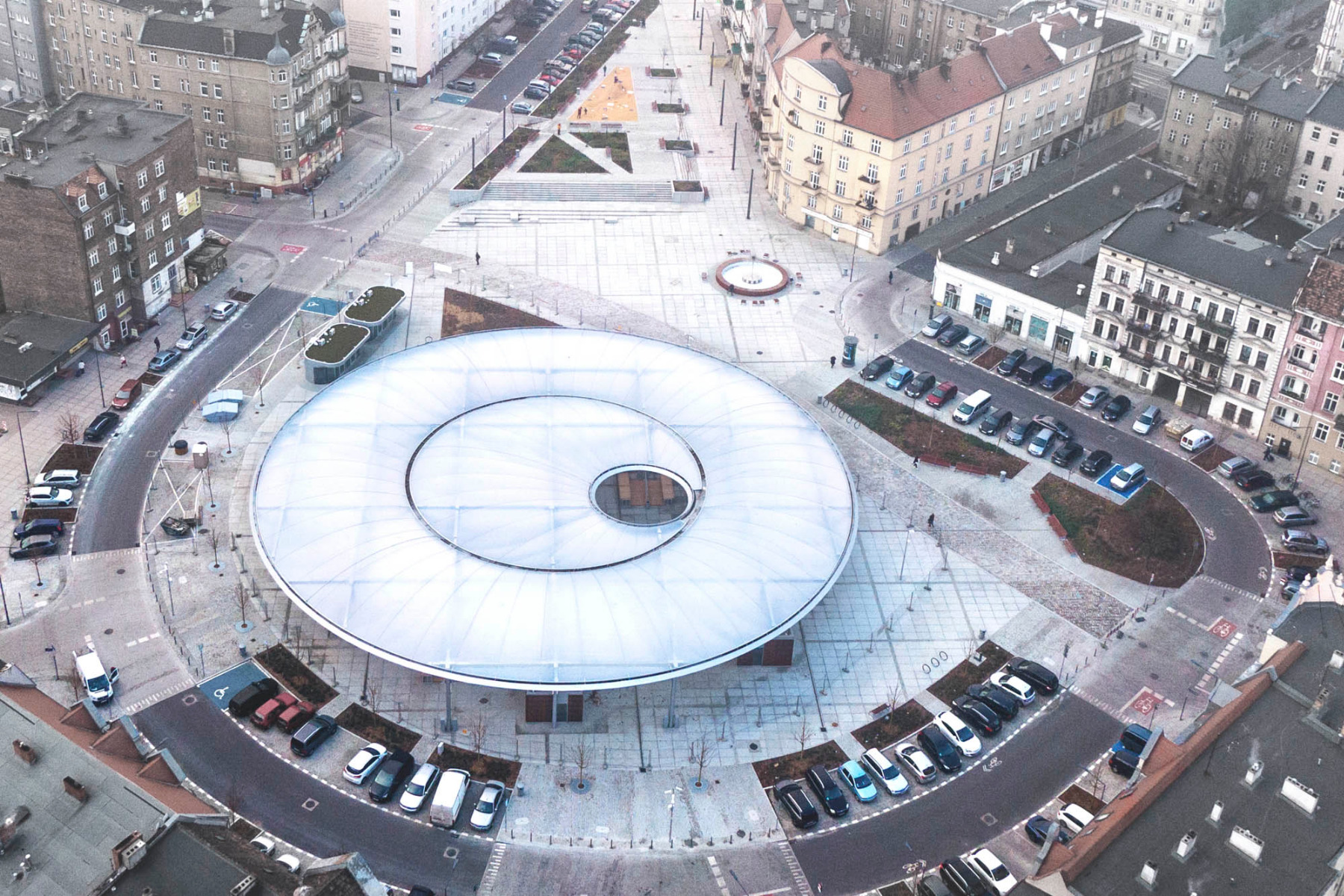

Im Jahr 2020 hat sich die polnische Stadt Posen entschlossen, ihren Marktplatz Rynek Łazarski, zu deutsch Lazarusmarkt, neu zu gestalten. Seit 2021 schützt ein kreisrundes Dach  aus ETFE-Folienkissen mit einem Durchmesser von 55 m Markttreibende und Passanten vor der Witterung. Die Konstruktion ist ein Hingucker. Sie verleiht dem Ort eine neue Identität und neues Leben; in den Jahren zuvor waren die Stände mit wenig Bezug zum Platz unter einem Zelt versteckt.

© Jacek Bułat, Poznań (PL)

2400 m² überdachte Fläche

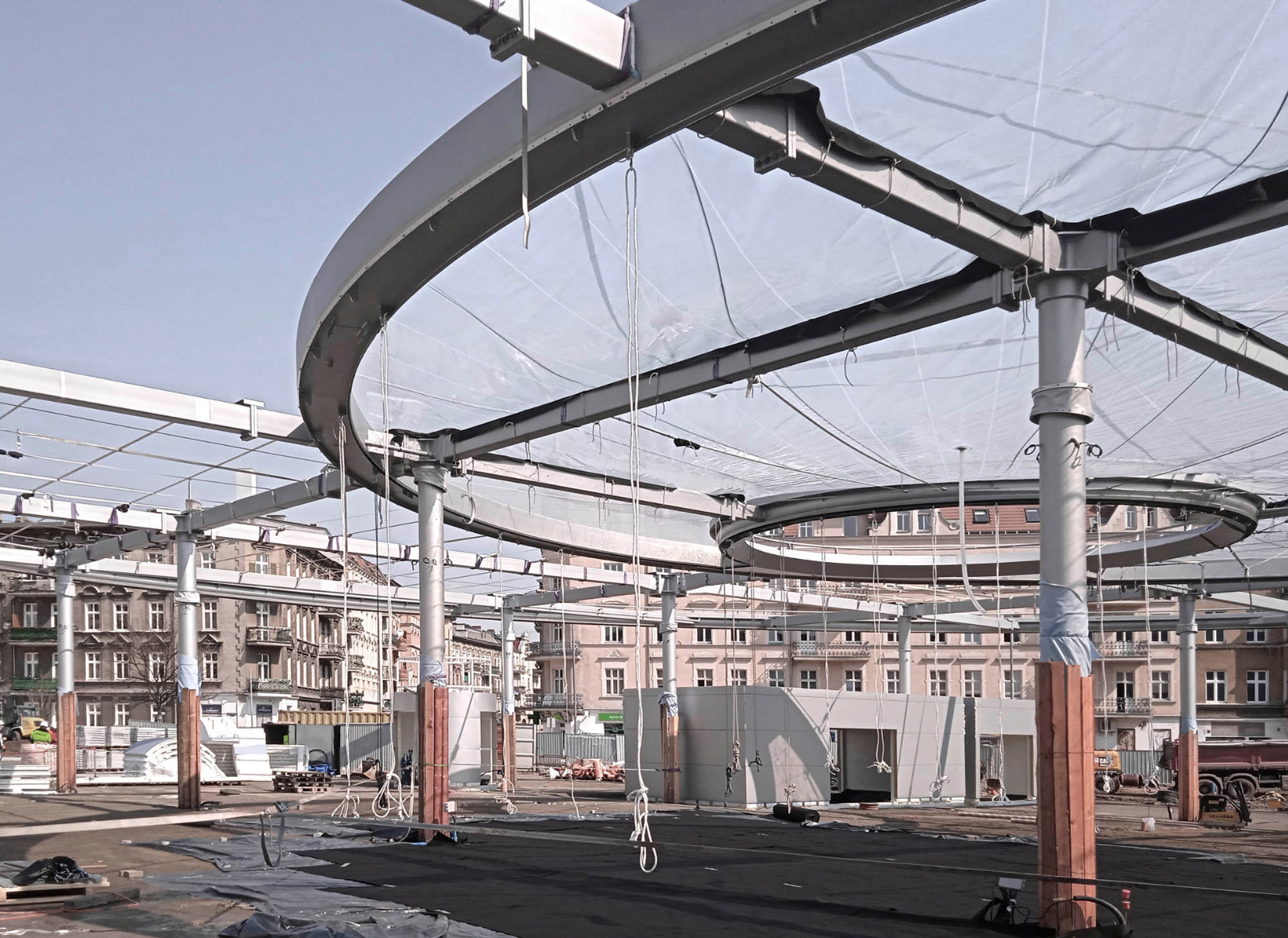

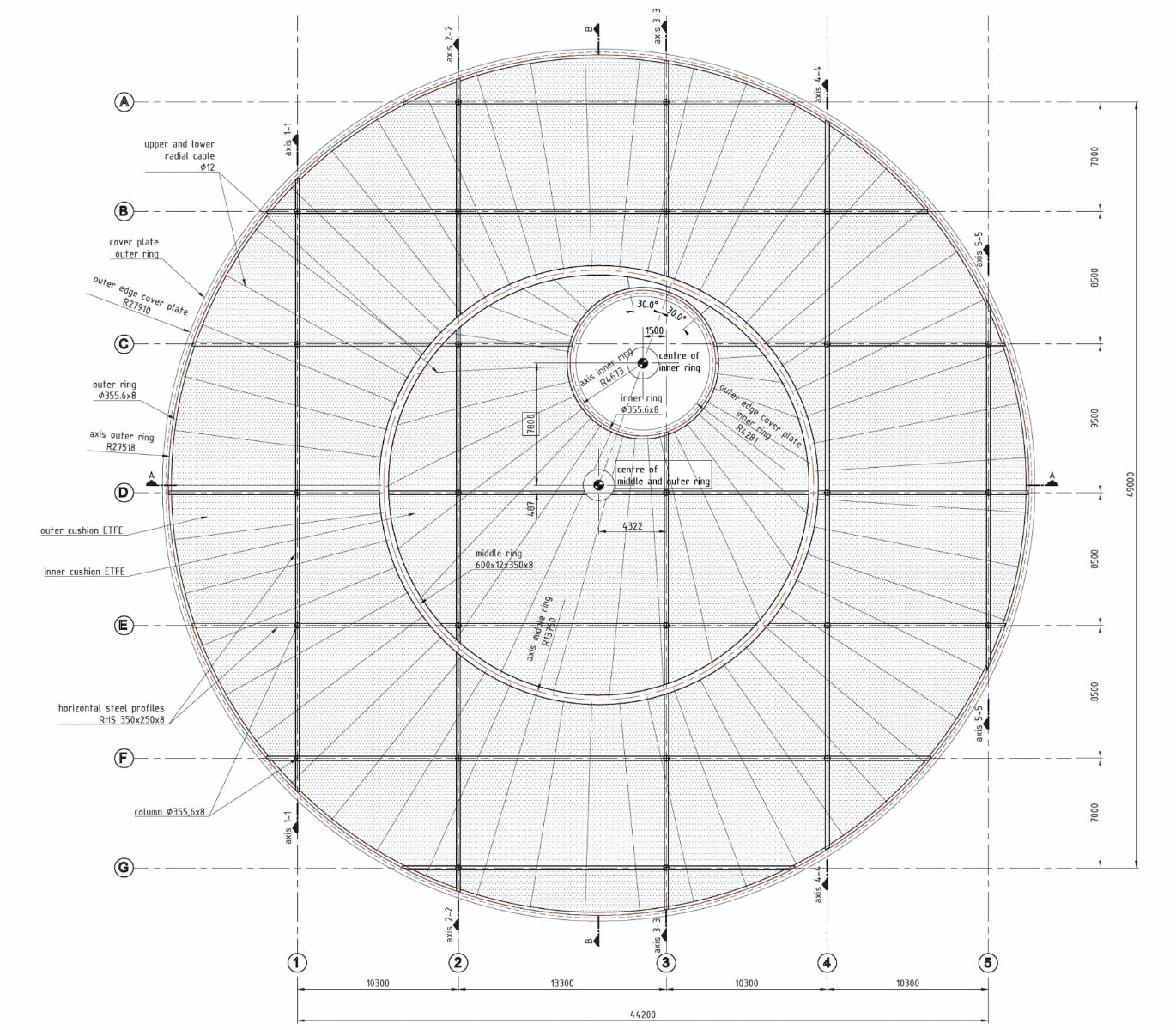

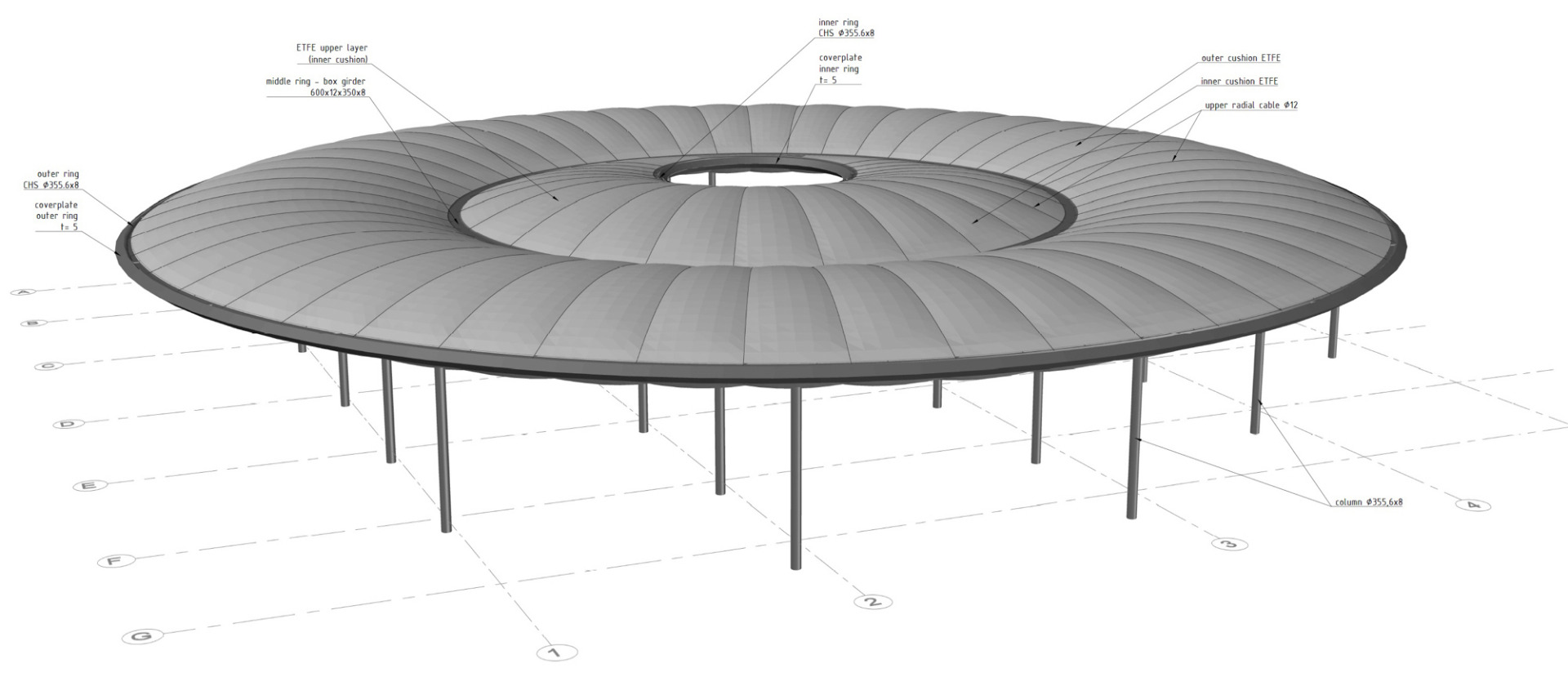

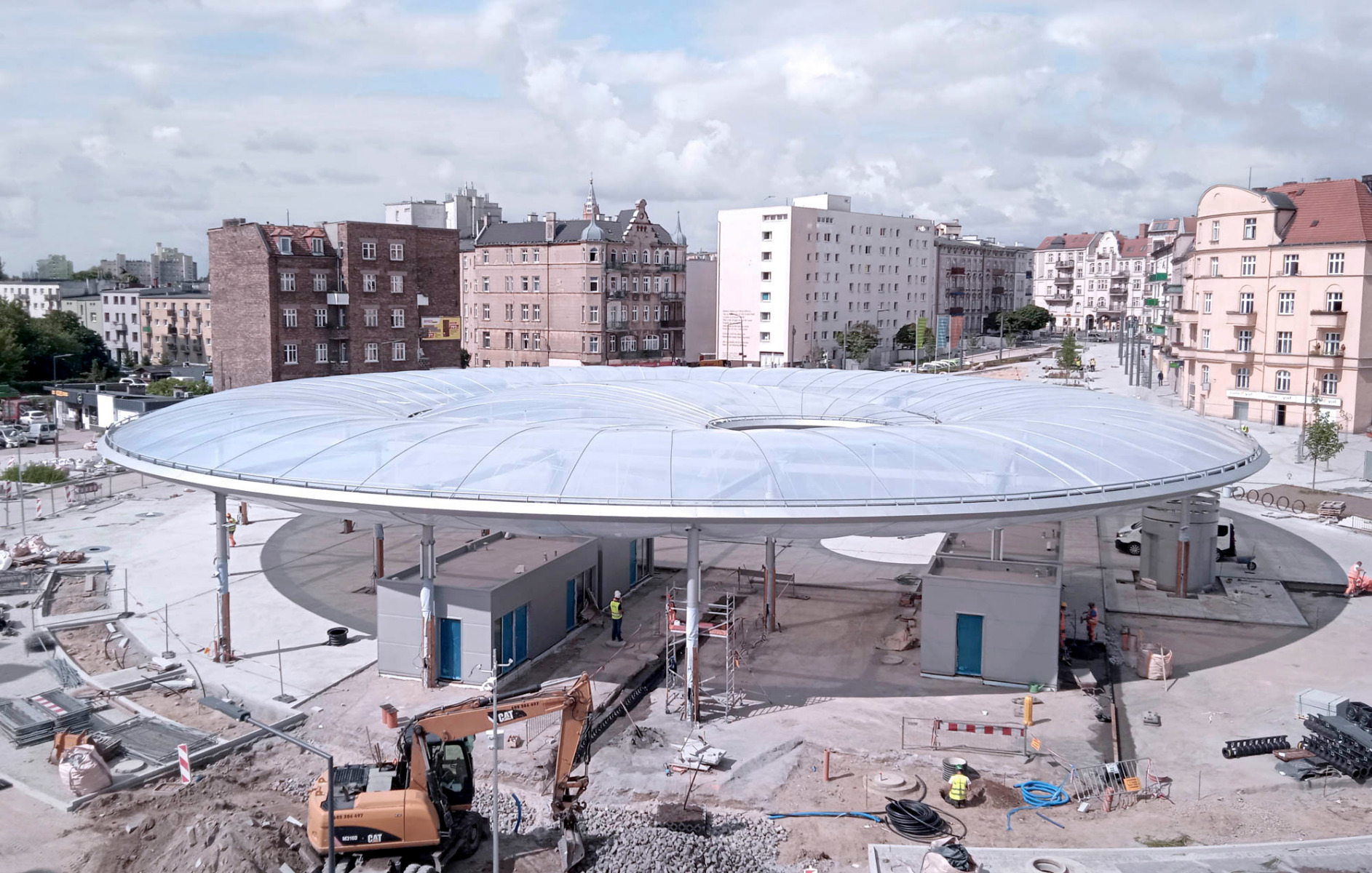

Der Sanierungsentwurf des ortsansässigen Architekten Jacek Bułat und des Breslauer Tragwerksplaners Andrzej Kowal für den Platz war bereits im Jahr 2016 in einem Architekturwettbewerb ausgewählt worden. Zusammen entwickelten beide ein helles und offenes, gleichzeitig witterungsgeschütztes Areal mit rund 2400 m² überdachter Fläche. Das Dach, in das ein äußerer, ein mittlerer und ein innerer Ring eingebettet sind, wird von einem rund 6,3 m hohen Stahl-Trägerrost getragen. Dieser wird aus orthogonal verlaufenden Kastenprofilen mit biegesteifen Anschlüssen an Rundrohr-Stützen gebildet. An den drei Ringen schließen mittig die pneumatischen, zweilagigen ETFE-Folienkissen an.

Tragwerk aus Kissenringen

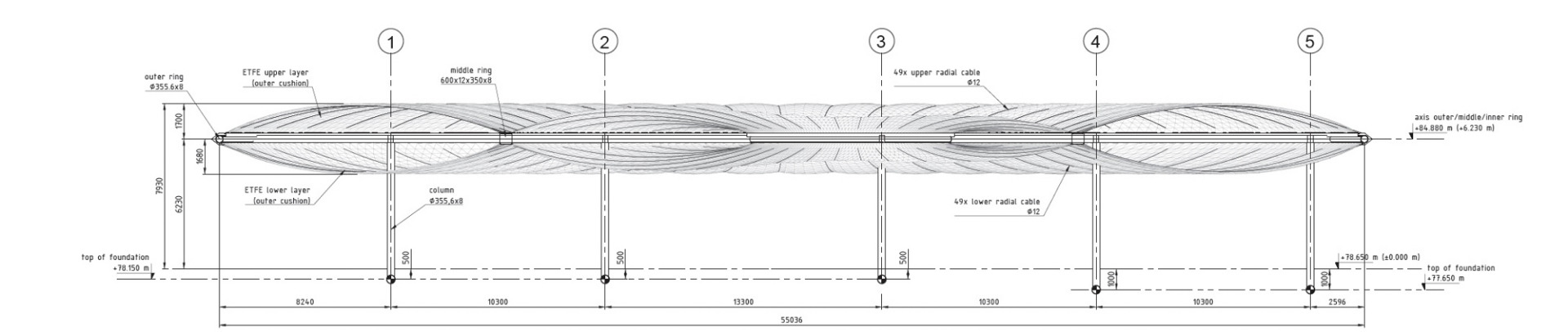

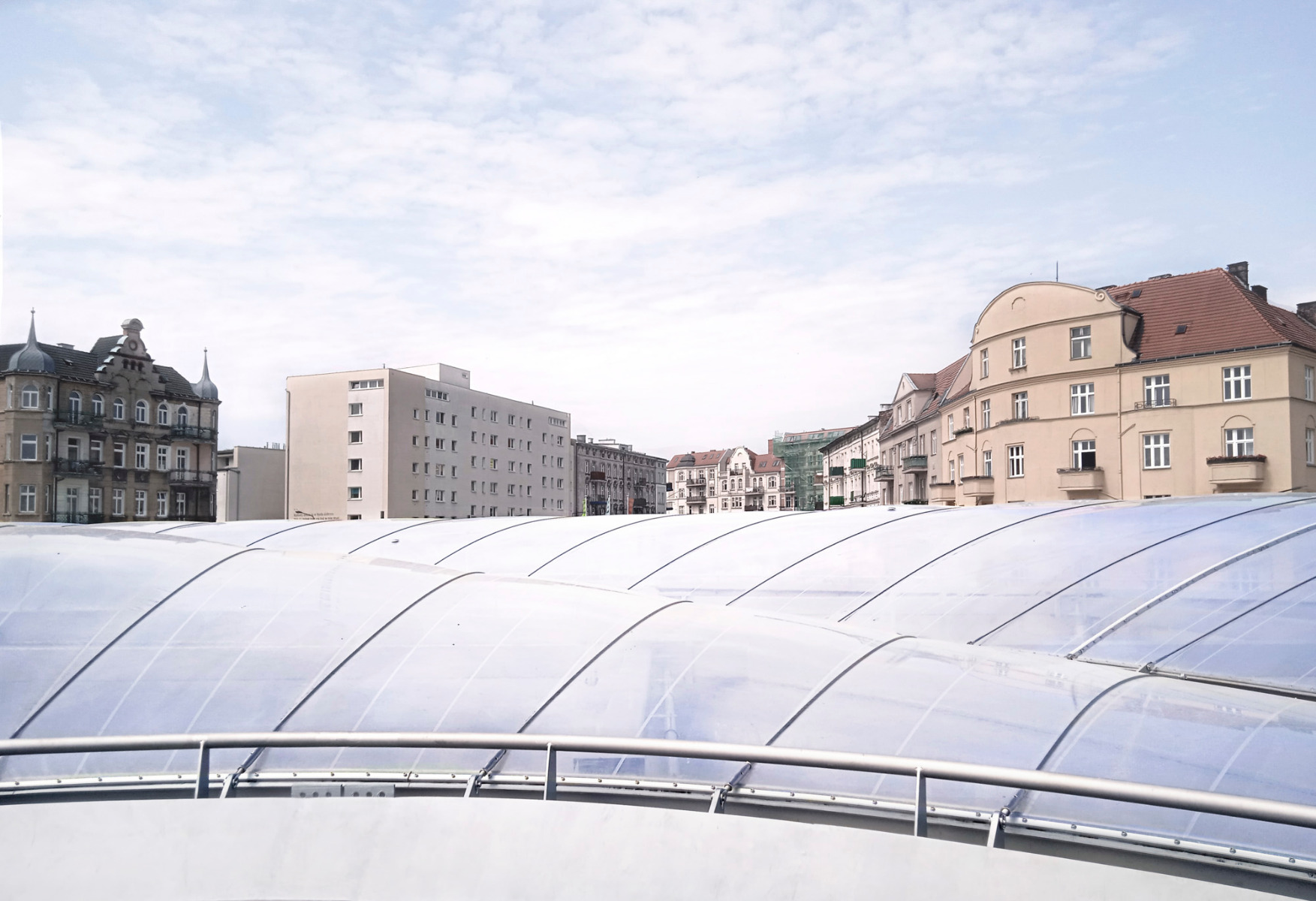

Laut FormTL, dem Büro, das die Tragwerks- und Werkstattplanung der transparenten Bauteile sowie der Schnittstellendetails verantwortete, ist ein Kissendach in dieser Größe als Ein-Kammer-System bis dahin noch nie gebaut worden. Es gibt ein äußeres umlaufendes rund 1780 m² großes Kissen mit einer Spannweite von etwa 13,5 m und ein inneres, zirka 500 m² großes Kissen mit einer maximalen Spannweite von etwa 17 m. Zu den Besonderheiten dieses Kissens gehört, dass es sich wegen der außerzentrischen Anordnung des inneren Rings an zwei Enden auf weniger als 1 m verjüngt.

© Jacek Bułat, Poznań (PL)

Tragwerk aus Kissenringen

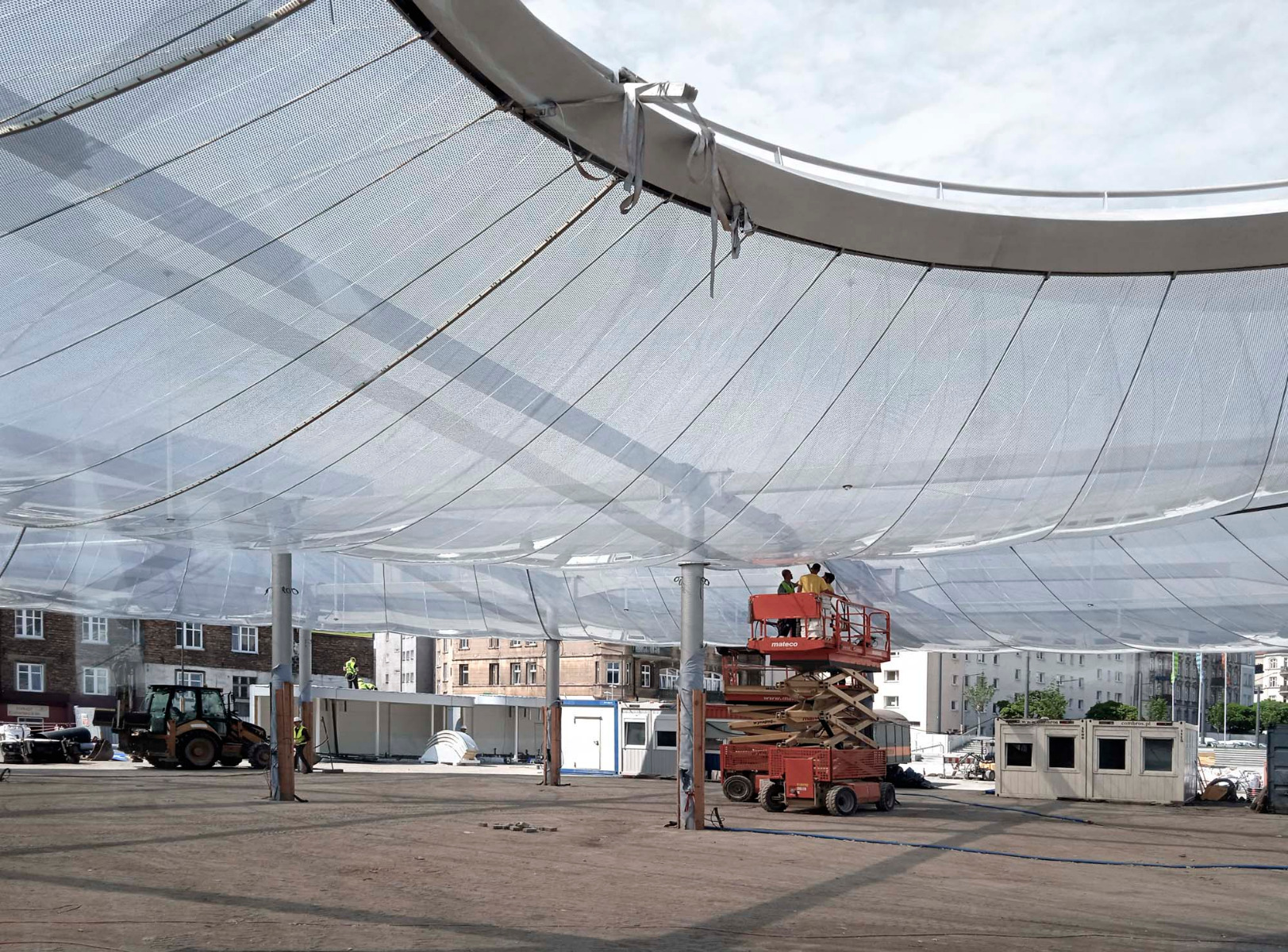

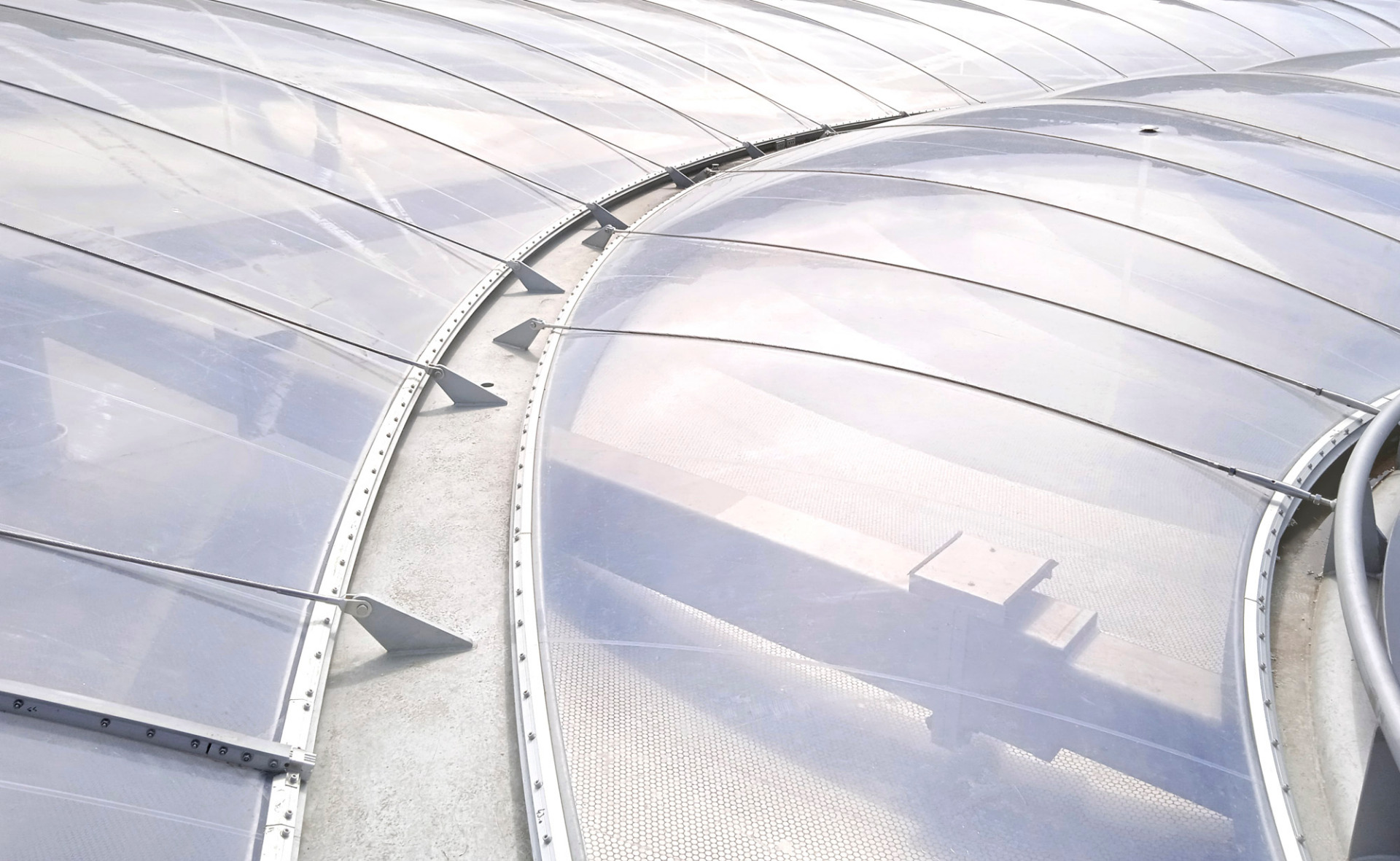

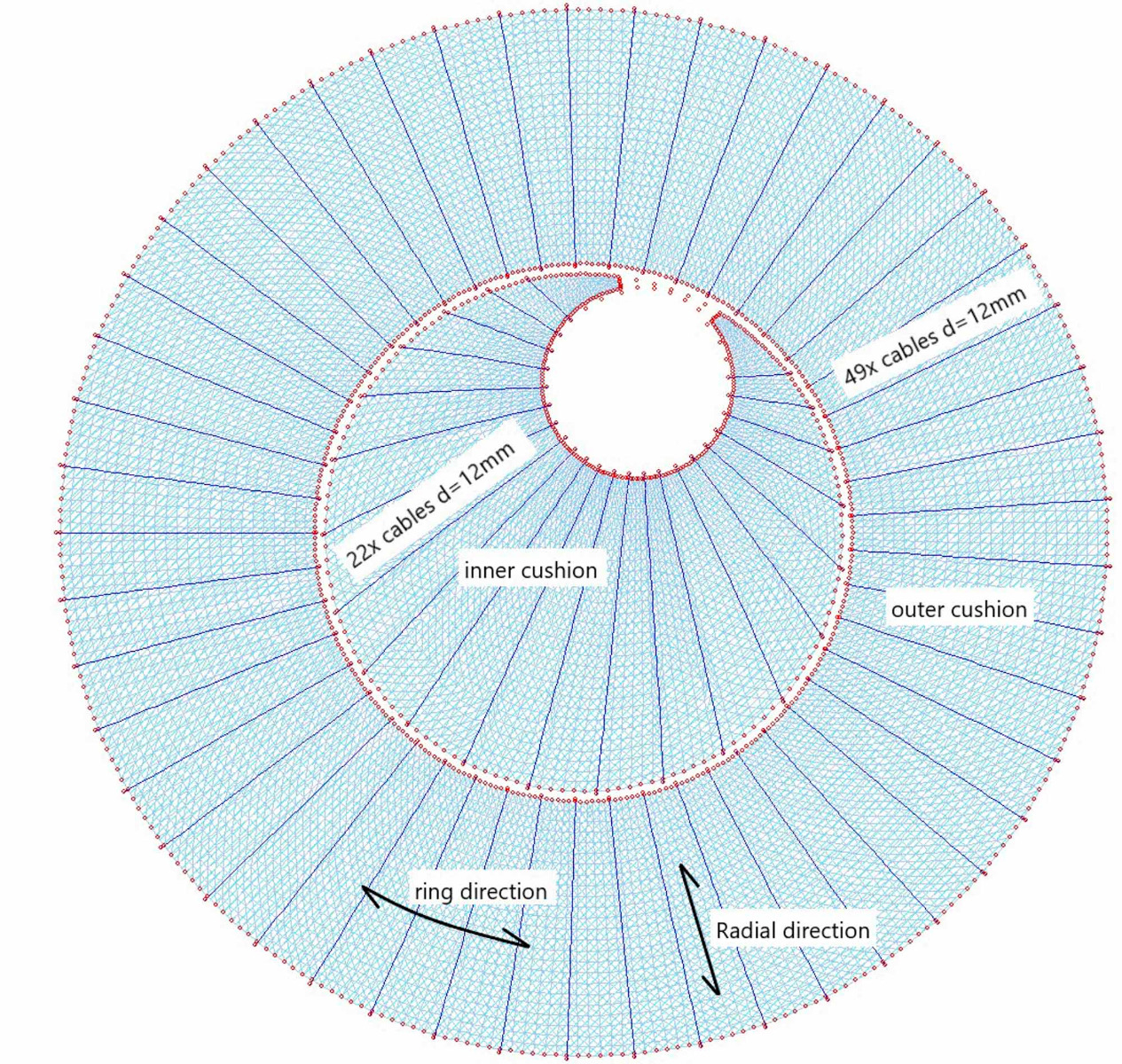

Weil ETFE-Folien nur eine gewisse Spannweite zulassen, werden Großkissen durch Seilscharen aus Edelstahl gestützt, die die äußeren Lasten sicher in die Randträger ableiten. In der Überdachung am Rynek Łazarski haben die Seile einen Durchmesser von 12 mm sowie untereinander einen Mindestabstand von zirka 1,8 m im äußeren und 77 cm im inneren Kissenring. Radial angeordnet, vergrößert sich der Abstand auf maximal 3,5 m am jeweiligen äußeren Rand. Das äußere Kissen besteht aus vier mit Klemmprofilen gestoßenen Einzelfeldern. Die Folien selbst sind, parallel zu den Folienseilen, radial zugeschnitten. Weil die Stützen des Trägerrosts die Kissenunterseiten durchdringen, wurden die Folien an diesen Stellen ausgespart.

© Jacek Bułat, Poznań (PL)
© Jacek Bułat, Poznań (PL)

Lorem Ipsum: Zwischenüberschrift

Drei Gebläsestationen versorgen die Kissen mit einem Gesamtvolumen von 5150 m³ permanent mit Stützluft. Die Luftleitung verläuft innerhalb eines Trägers und durch die Stege des mittleren Rings. Verschiedene Szenarien, die sich neben der Stützluftversorgung auch auf den Abtrag von Schneemengen und Regenwasser bezogen, sind dazu im Vorfeld untersucht worden. So könnte Wasser im Havariefall über Notüberläufe ablaufen.

© Jacek Bułat, Poznań (PL)

Verschattung und freier Blick

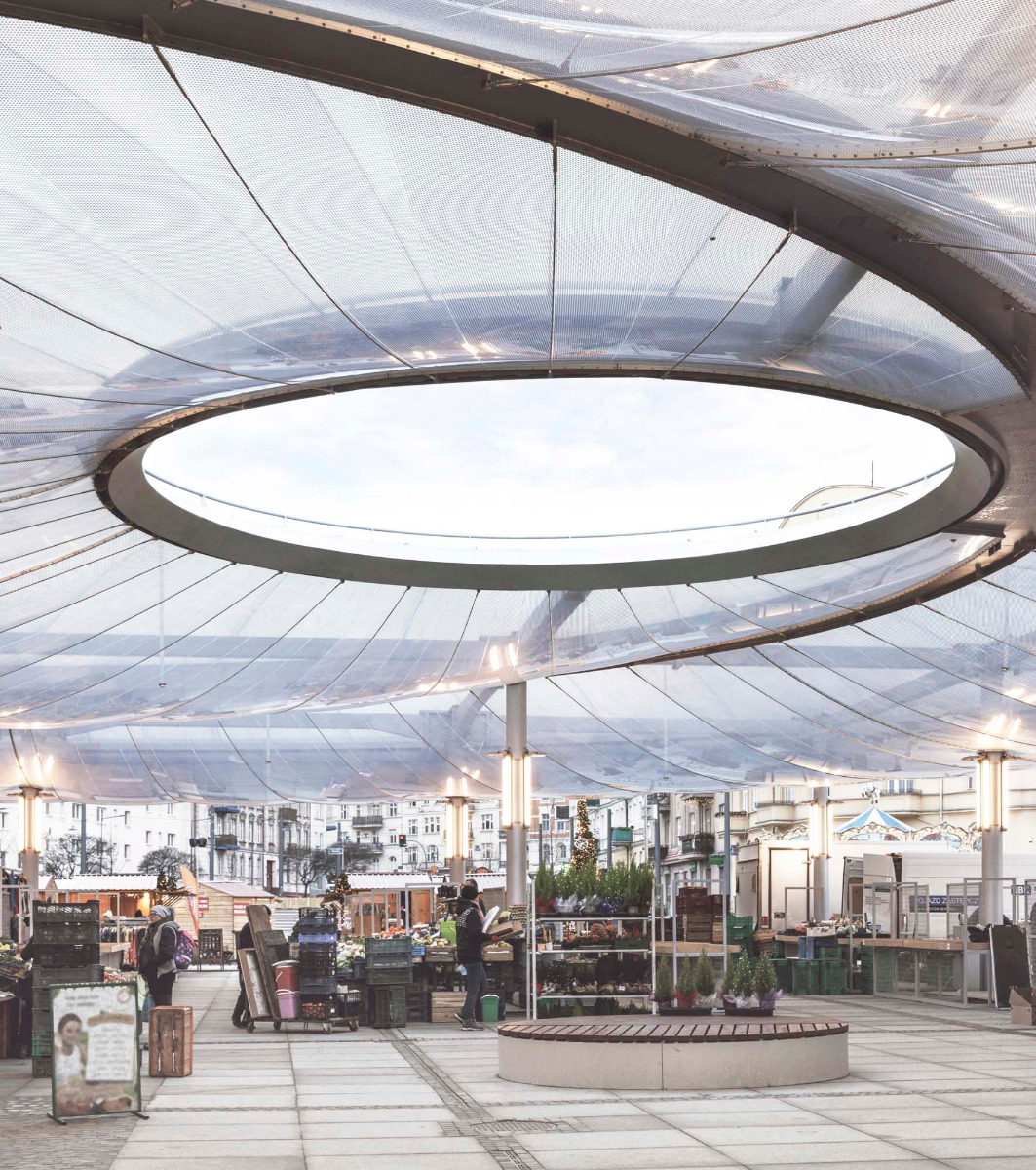

Die an einem Mockup getestete Bedruckung auf der unteren Kissenlage sorgt für ausreichende Verschattung. Gleichzeitig gewährt das Dach den Menschen darunter den freien Blick in den Himmel. Für die Umgestaltung des Marktes erhielt Jacek Bułat, der Architekt des Daches, im Rahmen der 16. Ausgabe des Wettbewerbs für hervorragende ausgebaute öffentliche Räume den ersten Preis in der Kategorie revitalisierter öffentlicher Stadtraum. Der Wettbewerb wird seit 2007 von der Gesellschaft Polnischer Stadtplaner organisiert.


Architektur: Jacek Bułat
Bauherr: Stadt Posen
Standort: Rynek Łazarski 7, 61-001 Posen (PL)


Entwurfsplanung Tragwerk und Folie: P.P.H.U. Andrzej Kowal
Tragwerks- und Werkstattplanung: Seilumspannte Kissen und Schnittstellendetails: FormTL Ingenieure für Tragwerk und Leichtbau
Gesamtausführung Folienkissen: Temme / Obermeier GmbH
