Gezielte Nachverdichtung: Stair Case Study Houses (01/02)

Unter dem Motto "Einbreiten statt Ausbreiten" entwickelt der Hamburger Architekt Gerd Streng individuelle Lösungsansätze für die "Nachverdichtung" bestehender Wohnsituationen. Ausgehend von der Tatsache steigender Mietpreise in deutschen Metropolregionen, sucht er nach räumlichen Ressourcen in den eigenen vier Wänden und schafft Platz "durch geringfügige aber gezielte Reorganisation der vorhandenen Grundstruktur". In enger Absprache mit den Nutzern entstehen überraschende und funktional ausgeklügelte Konzepte rund um das Thema Treppe, die aufgrund gezielter Licht- und Farbgestaltung auch dramturgisch überzeugen. Bislang wurden sechs dieser sogenannten "Stair Case Study Houses" realisiert. Wir zeigen die Projekte SCSH 01 und SCSH 02. Weitere Lösungen finden Sie unter nachfolgenden Links: SCSH 03, SCSH 04, SCSH 05, SCSH 06

Stair Case Study Houses, Gerd Streng
Fotos: Uwe Scholz


Stair Case Study House 01

Situation:
Den Bauherren wurde die 3-Zimmer-Wohnung im ersten Obergeschoss einer malerischen Hinterhofbebauung in HH-Eimsbüttel zu klein. Nach Zukauf der darunterliegenden Erdgeschosswohnung entstand eine Maisonettewohnung.

Stair Case Study House 01, Gerd Streng Architekt, U-förmiges Sitzmöbel
Stair Case Study House 01, U-förmiges Sitzmöbel, Fotos: Uwe Scholz

Maßnahme:
Beide Etagen werden über eine neu eingefügte Treppenskulptur verbunden, die im Erdgeschoss in ein U-förmiges Sitzmöbel übergeht. Im privaten Obergeschoss (ca. 80 m²) befinden sich nun alle Schlaf- und Kinderzimmer sowie das Hauptbadezimmer. Das Erdgeschoss wurde komplett entkernt und saniert und wird als Wohnraum mit neuer Küche und Essbereich genutzt. Das Möbel ist zugleich Sideboard, Stauraum und Wohnzimmercouch. Sämtliche Einbauten inklusive der Podeststufen sind mit Schubladenelementen ausgestattet.

Die Trittstufen sind weiß lackiert und führen auf dem Weg nach unten zum weißen Wohnzimmermöbel. Die gelben Setzstufen bilden auf dem Weg nach oben eine Einheit mit dem monochrom gelben Treppenraum. Tagsüber wird das Treppeninnere durch eine Öffnung mit einem laminierten Polyesterrost (GFK) beleuchtet. Abends wird der Rost zum leuchtenden Fenster.

Stair Case Study House 01, Gerd Streng Architekt, Treppenraum
Stair Case Study House 01, Treppenraum
Stair Case Study House 01, Gerd Streng Architekt, Treppenraum
Fotos: Uwe Scholz
Stair Case Study House 01, Gerd Streng Architekt, Treppenraum
Stair Case Study House 01, Treppenraum
Stair Case Study House 01, Gerd Streng Architekt, Treppenraum
Fotos: Uwe Scholz

Nutzer: privat (5 köpfige Familie)
Architekt / Innenarchitekt: Gerd Streng
Bauleitung: Eigenleistung Bauherr
Tragwerksplanung: assmann beraten und planen

Projektdaten:
Standort: 20253 Hamburg
Grundstücksgröße: ca. 911 m²
Nutzflächen: EG: ca. 37,0 m², OG: ca.78,5 m², gesamt ca. 115,5 m²
Brutto-Rauminhalt: ca. 346 m³
Baukosten:
Gesamt brutto ca. 45.000 € ohne Eigenleistung

Hersteller:
Glasfaserverstärkte Polyesterplatten: CTS GmbH, www.ctscom.de
Beleuchtung EG: "Puk Wing Twin", www.top-light.de
Beleuchtung Treppenraum: Philips ‚Ledino’ LED Wandleuchte, www.lighting.philips.de


Stair Case Study House 02

Situation:
Ein klassisches Einfamilienklinkerhaus aus dem Jahre 1939 sollte energetisch saniert und an die Raumbedürfnisse einer vierköpfigen Familie angepasst werden. Die räumlichen Veränderungen beschränken sich auf wenige gezielte Eingriffe, die orange hervorgehoben sind.

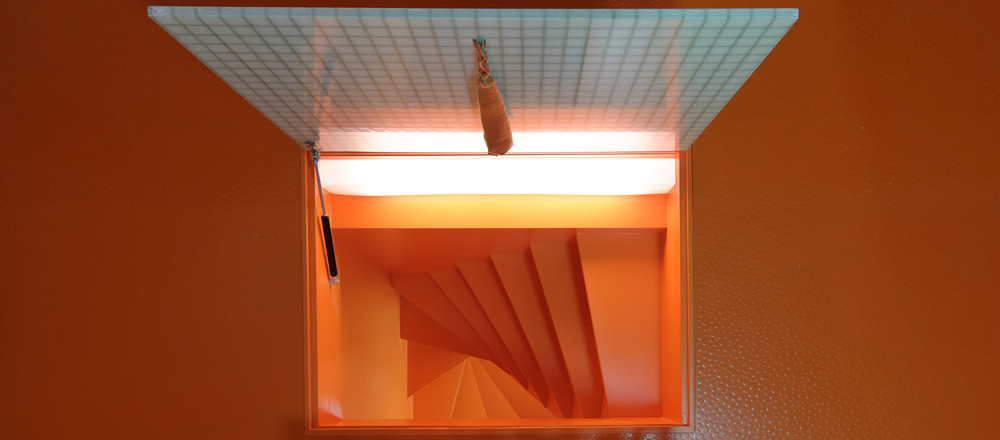

Stair Case Study House 02, Gerd Streng Architekt, Blick auf die Treppe von oben
Stair Case Study House 02, lichtdurchlässige Treppenluke aus einem begehbaren, glasfaserverstärkten Polyesterrost und Sitzradiator aus der Vogelperspektive, Foto: Uwe Scholz

Maßnahme:
Ein neues Treppenobjekt erschließt den bislang ungenutzten Spitzboden. Die hierfür benötigte Fläche wurde aus einem der beiden Kinderzimmer ausgespart. Ursprünglich lediglich über eine Leiter erschlossen, beherbergt der Speicher nun ein vollwertiges Schlafzimmer mit einem hochwertigen Einbaumöbel. Die Wohnfläche konnte von ca. 98 m² auf ca. 115 m² erhöht werden.

Stair Case Study House 02, Gerd Streng Architekt, Grundrisse OG und DG
Stair Case Study House 02, Grundrisse OG und DG, Grafik: Gerd Streng

Platzmangel sowie die bestehenden Zugbalken der Dach- und Deckenkonstruktion erforderten eine Neuinterpretation der klassischen Wendeltreppe. Die neue imaginäre Spindel verläuft diagonal durch den Raum. Der Nutzer bewegt sich in einem Korridor um sie herum. Es entsteht eine Treppenskulptur, die sich bei gleicher Ein- und Austrittsbreite lediglich mit einem Viertel der Grundfläche einer vergleichbaren traditionellen Spindeltreppe begnügt. Die orange lackierte Holztreppe verbindet sich mit dem ebenfalls orangefarbenen Kautschukbelag des Spitzbodens.

Stair Case Study House 02, Gerd Streng Architekt, orange lackierte Holztreppe
Stair Case Study House 02, Treppenelement
Stair Case Study House 02, Gerd Streng Architekt, orange lackierte Holztreppe
Fotos: Uwe Scholz
Stair Case Study House 02, Gerd Streng Architekt, Grafik Treppenelement
Stair Case Study House 02, Treppenelement<br>Grafik: Gerd Streng
Stair Case Study House 02, Gerd Streng Architekt, Grafik Perspektive
Stair Case Study House 02, Perspektive<br>Grafik: Gerd Streng

Ein begehbarer, glasfaserverstärkter Polyesterrost (GFK) fungiert in geöffnetem Zustand zusammen mit dem gegenüberliegenden Sitzradiator als Absturzsicherung, in geschlossenem Zustand dient er als lichtdurchlässige Zimmertür und ist dabei leichter und günstiger als Glas. Ein Schlips als Grifflasche erleichtert - zusammen mit einer Gasdruckfeder - das Öffnen und Schließen. Die flexibel nutzbaren Beleuchtungselemente können je nach gewünschter Atmosphäre positioniert, gestellt oder umgehängt werden.

Stair Case Study House 02, Gerd Streng Architekt, Blick in den Spitzboden
Stair Case Study House 02, Spitzboden
Fotos: Uwe Scholz

Das Einbaumöbel im Spitzboden ist passgenau in den Giebel eingefügt. Das Eulenfenster ist konisch ausgespart mit reflektierenden hochglanzlackierten Laibungen. Faltschiebetüren und Schublade-in-Schublade-Elemente bieten optimalen Stauraum.

Stair Case Study House 02, Gerd Streng Architekt, Einbaumöbel im Spitzboden
Stair Case Study House 02, Einbaumöbel im Spitzboden, Fotos: Uwe Scholz

Nutzer: privat (4 köpfige Familie)
Architekt / Innenarchitekt / Bauleitung: Gerd Streng
Beratung Tragwerk: Mark Lyczynski, Lüneburg
Lichtberatung: Marc Nelson Lichtdesign, www.marc-nelson.de

Projektdaten:
Standort: 22525 Hamburg
Grundstücksgröße: ca. 662 m²
Nutzflächen: EG: ca. 59,5 m², OG: ca.37,9 m², Spitzboden: ca. 15 m², gesamt ca. 112,4 m²
Bruttogeschossfläche: ca. 156 m²
Brutto-Rauminhalt: ca.560 m³ (inkl. Kellergeschoss)
Baukosten: Sanierungs- und Renovierungskosten Gesamt brutto ca. 140.000 € ohne Eigenleistung; Gesamt netto ca. 1.245 €/m² NF

Hersteller:
Glasfaserverstärkte Polyesterplatten: CTS GmbH, www.ctscom.de
Treppe (Ausführung und Beratung): Tischlerei Suhm, www.tischlerei-suhm.de
Beleuchtung Spitzboden: Flos "Mayday", www.flos.com
Innendämmung Spitzboden: Xella ‚Multipor’
Kautschukboden Spitzboden: Kautschukfliesen Objektfloor, 'artigo ZERO.4', orange, www.objectflor.de
Elektro: GIRA, Flächenschalter weiss, www.gira.de
