04.04.2022

Treppenskulpturen

© Moritz Bernoully

Lichtdurchflutete Atrien prägen die sechs Mehrfamilienhäuser, die das Berliner Architekturbüro Zanderrotharchitekten in Pankow-Süd entwarf. Offene halbgewendelte Treppen, die mit Tronsolen von Schöck entkoppelt sind, schaffen ein dreidimensionales Erlebnis.

Die Gebäude sind neuer Teil eines Wohn-Quartiers am Prenzlauer Berg; einer Mischung aus Gründerzeitgebäuden und moderner Architektur die überwiegend in Blockrandbebauung erstellt sind. Umgeben sind Sie von einem historischen Baumbestand. Das Projekt Immergrün mit den sechs freistehenden Wohnhäusern setzt auf einen fließenden Übergang zwischen Wohnraum und Außenraum. Großzügige, raumhohe Holzfenster sorgen für hohen Tageslichteinfall in die Wohnungen und Sichtbezüge. Zwischen den Gebäuden sind grüne Aufenthaltsbereiche gestaltet, in denen auch unterschiedliche Kinderspielflächen angelegt sind.

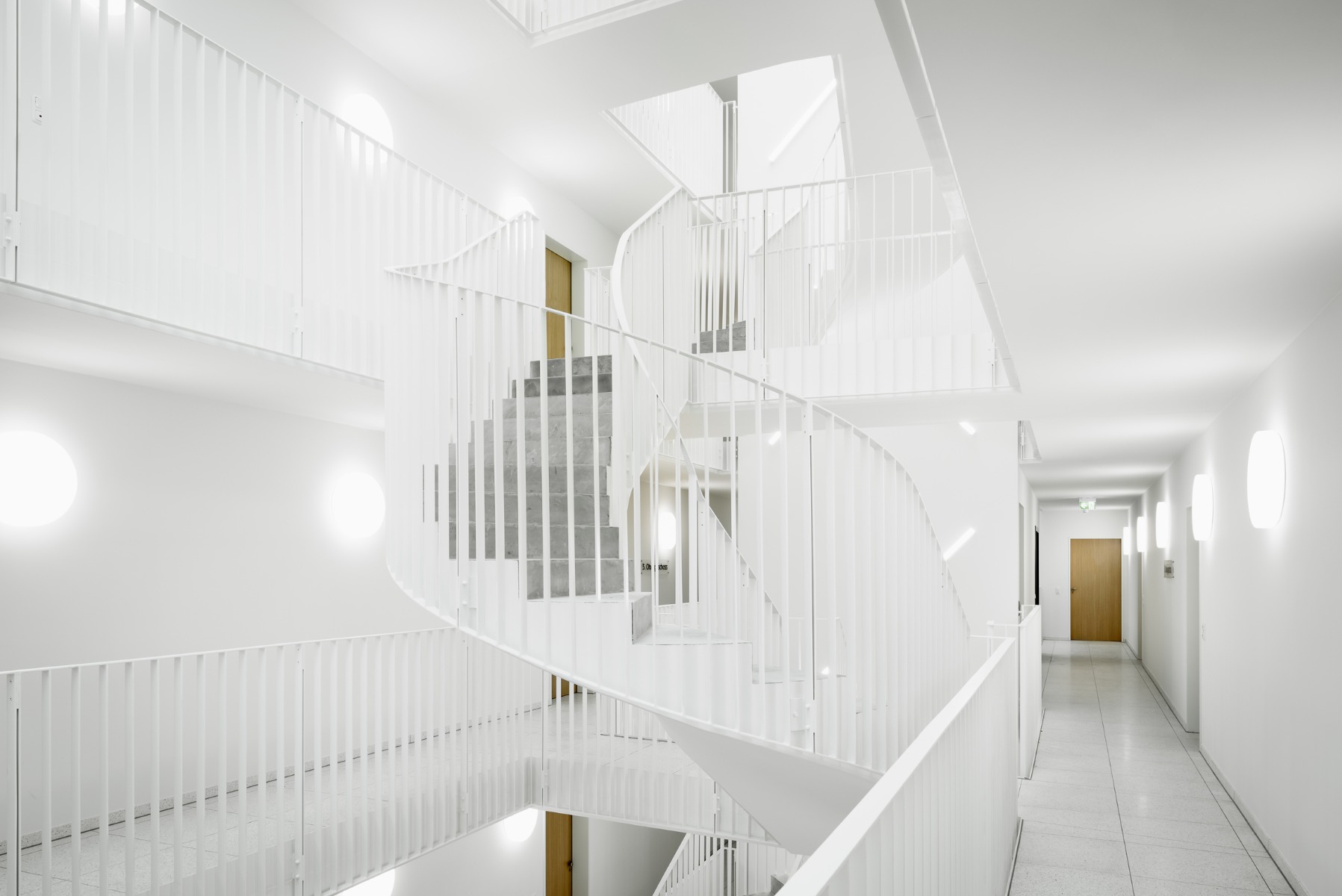

Jedes der sechs Gebäude erschließt ein großzügiges, von oben natürlich belichtetes Atrium mit einer offenen, halbgewendelten Treppe. Von den Außenwänden dieses Lichtraums spannen leicht schräg angeordnete Stege, die über eine umlaufende Galerie erreichbar sind. Von ihnen schwingt sich die Stahlbetontreppe nach oben und unten. Die exponierte Lage und die wenigen vertikalen Auflagern der Treppe machten es herausfordernd, die statisch erforderliche Bewehrung zu erreichen. Hinzu kam die Anforderung, die Treppe vom restlichen Gebäude akustisch zu entkoppeln. Um dies zu gewährleisten, nutzten die Planer das Trittschalldämmelement Schöck Tronsole. Normalerweise erfolgen Schallentkopplung sowie Lastabtragung über Auflager an Decken und Podesten.

Da die Treppe hier allerdings frei im Raum hängt, ist die Schöck Tronsole ausschließlich am Antritt des Treppenlaufs im Erdgeschoss sowie an den Auflagerpunkten der Stege eingebaut. Damit sind Treppenfuß und Stege akustisch vom Gebäude entkoppelt. Die Konstruktion erschließt die Galerien des Atriums über sechs Geschosse hinweg. Das notwendige zusammenhängende Tragwerk schaffen unter anderem die Stege in Ortbeton und die halbgewendeten Treppenläufe, die als Stahlbetonfertigteile geliefert wurden. Mit einer speziellen eingeschraubten Anschlussbewehrung sind die Treppenteile mit der Armierung der Stege verbunden, die alle mit der Sonder-Tronsole Typ B linienförmig entkoppelt sind.

Über die Galerien der einzelnen Häuser sind die jeweils 66 Wohneinheiten, mit Größen zwischen 43 und 125 m², erreichbar. Die großzügigen Wohnungsgrundrisse sind modular flexibel kombinierbar. Je nach Zusammenlegung können Wohnungen mit bis zu fünf Zimmern entstehen. Alle Gebäude sind an das Fernwärmenetz angeschlossen und erfüllen den KfW 55 Energiestandard gemäß EnEV 2016. us

Dies ist eine Bildunterschrift
Dies ist eine Bildunterschrift
Dies ist eine Bildunterschrift
Dies ist eine Bildunterschrift
Dies ist eine Bildunterschrift

CV

Donec sodales sagittis magna. Sed consequat, leo eget bibendum sodales, augue velit cursus nunc, quis gravida magna mi a libero. Fusce vulputate eleifend sapien. Vestibulum purus quam, scelerisque ut, mollis sed, nonummy id, metus. Nullam accumsan lorem in dui. Cras ultricies mi eu turpis hendrerit fringilla. Vestibulum ante ipsum primis in faucibus orci luctus et ultrices posuere cubilia Curae; In ac dui quis mi consectetuer lacinia. Nam pretium turpis et arcu.

KONTAKTFORMULAR / DATEN - NUR ADVERTORIAL - Wird noch hinzugefügt @ Daniel


Hersteller: Schöck Bauteile GmbH
Produkt: Tronsole Typ B


Produktkategorie: Bauphysik
